5 Pneumatik 5.7 Sicherheitsventil für die Schneidgeräte tauschen (Stellplatz 1) Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 95 Ausbau ► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz …
5 Pneumatik
5.7 Sicherheitsventil für die Schneidgeräte tauschen (Stellplatz 1)
94 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
5.7 Sicherheitsventil für die Schneidgeräte tauschen
(Stellplatz 1)
Teile

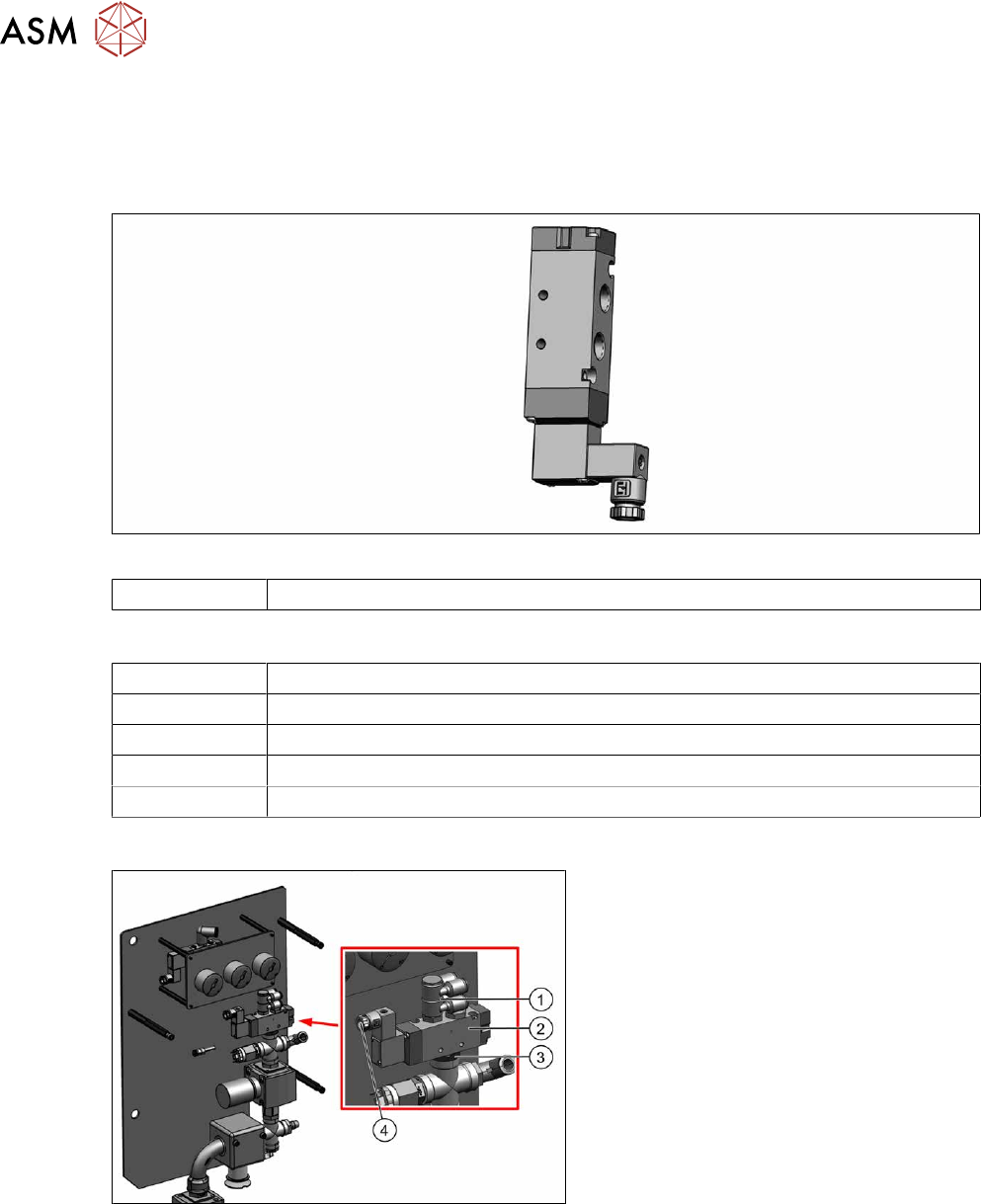

Abb.107: Sicherheitsventil für die Schneidgeräte
00344974-xx Magnetventil 5/2 G1/4 ohne Handhilfsbetrieb
Hilfsmittel und Werkzeug
00353832-xx Inbusschlüsselsatz
00096290-xx Gabelschlüsselsatz
Seitenschneider
Kabelbinder
Dichtmasse (siehe 5.4 "Abdichten von Pneumatik-Schraubverbindungen" [}91])
Übersicht
Abb.108: Ventil ausbauen
1. Verteiler
2. Ventil
3. Verschraubung
4. Elektrische Verbindung
5 Pneumatik
5.7 Sicherheitsventil für die Schneidgeräte tauschen (Stellplatz 1)
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 95
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Stellen Sie die Druckluftversorgung ab und trennen Sie die Maschine von der Druckluftzufuhr.
5.2 "Druckluftzufuhr sperren" [}90]
► Entfernen Sie die Befestigungsschrauben der Seitenverkleidung und nehmen Sie diese ab.
5.5 "Untere Seitenverkleidung demontieren" [}92]

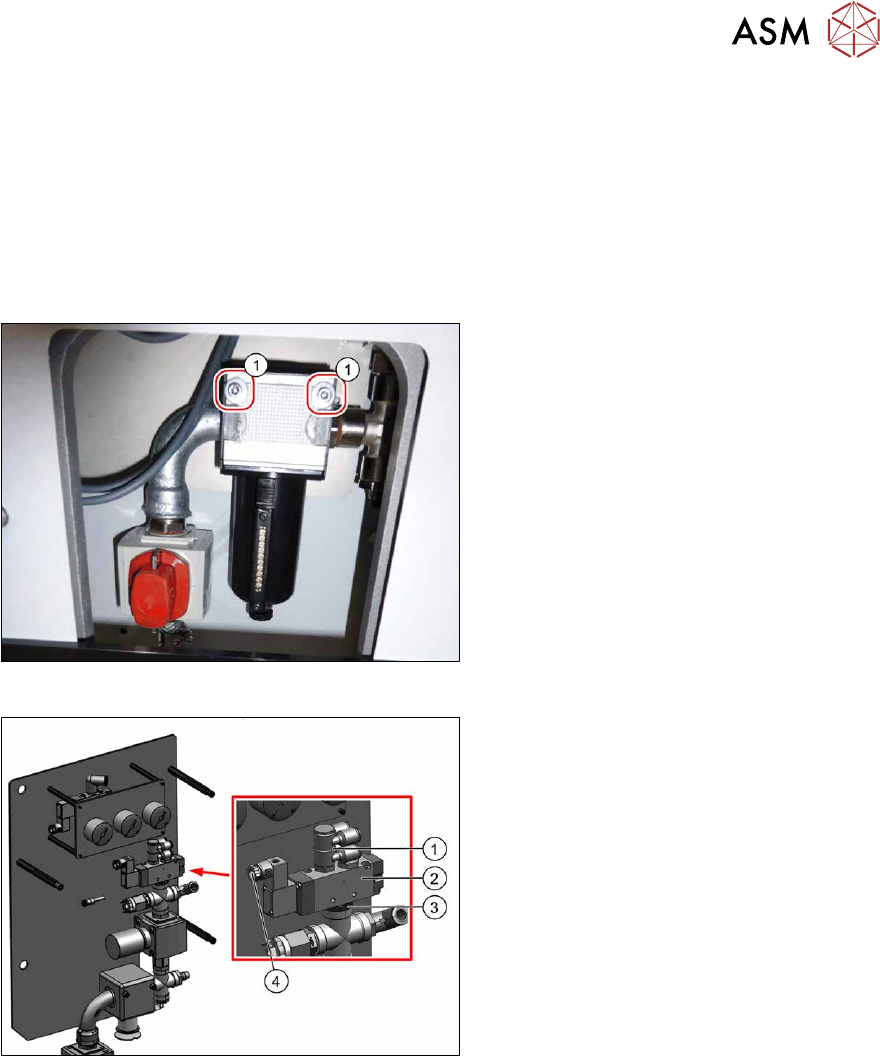

Abb.109: Befestigungsschrauben Eingangsfilter
► Entfernen Sie die beiden Befestigungs-
schrauben(1)
des Eingangsfilters. So
können Sie die ganze Einheit etwas
nach unten ziehen und diese wird bes-
ser zugänglich.
Abb.110: Ventil ausbauen
► Stecken Sie die elektrische Verbin-
dung(4)
vom Ventil(2) ab.
► Stecken Sie die pneumatischen Verbin-
dungen am Verteiler(1)
ab.
► Entfernen Sie die Verschraubung(3)
an der Unterseite des Ventils.
► Nehmen Sie das Ventil zusammen mit
dem Verteiler vorsichtig heraus.
► Demontieren Sie den Verteiler vom
Ventil.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem folgende
Hinweise:
► Dichten Sie das Druckluftsystem mit Dichtmasse ab. Beachten Sie dazu den Abschnitt 5.4
"Abdichten von Pneumatik-Schraubverbindungen" [}91].
5 Pneumatik
5.8 Pneumatik an Stellplatz 1 komplett tauschen
96 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
5.8 Pneumatik an Stellplatz 1 komplett tauschen
Teile, Hilfsmittel und Werkzeug
Abb.111: Pneumatik Baugruppe X-Serie komplett
[03089643‑xx]
●
Pneumatik Baugruppe X-Serie komplett
[03089643‑xx]
●
Dichtmasse (siehe 5.4 "Abdichten von
Pneumatik-Schraubverbindun-
gen" [}91])
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Stellen Sie die Druckluftversorgung ab und trennen Sie die Maschine von der Druckluftzufuhr.
5.2 "Druckluftzufuhr sperren" [}90]
► Entfernen Sie die Befestigungsschrauben der Seitenverkleidung und nehmen Sie diese ab.
5.5 "Untere Seitenverkleidung demontieren" [}92]
Abb.112: Druckregler
► Entfernen Sie die drei Befestigungs-
schrauben(2)
der Pneumatik-Baugrup-
pe(1)
.
► Stecken Sie alle elektrischen und pneu-
matischen Verbindungen zur Pneuma-
tik-Baugruppe ab. Markieren Sie sich
ggf. die Positionen, so dass Sie diese
später wieder eindeutig zuordnen kön-
nen.
► Nehmen Sie die Pneumatik-Baugruppe
vorsichtig heraus.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Dichten Sie das Druckluftsystem mit Dichtmasse ab. Beachten Sie dazu auch die Hinweise im
Abschnitt 5.4
"Abdichten von Pneumatik-Schraubverbindungen" [}91].
