Abb.131: Breite der Schieber messen
► Messen Sie die Breite der Schieber.
Hat ein Schieber nicht eine Mindest-
breite von 28mm
, dann tauschen Sie
ihn aus.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
5 Pneumatik
5.12 Vakuumpumpe
108 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
6 Portale
6.1 Übersicht Portale
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 109
6 Portale
GEFAHR
Betriebsanleitung beachten
► Beachten Sie bei allen Arbeiten die Sicherheitshinweise aus der Betriebsanleitung!
VORSICHT
Passende Blindstopfen verwenden
► Verwenden Sie in der gesamten Maschine nur Blindstopfen, welche auch zum Her-
steller des Druckluftanschlusses passen. Andernfalls kann ein fester Sitz der Stopfen
nicht gewährleistet werden.
► Wir empfehlen die Verwendung von Blindstopfen der Firma Festo.
6.1 Übersicht Portale

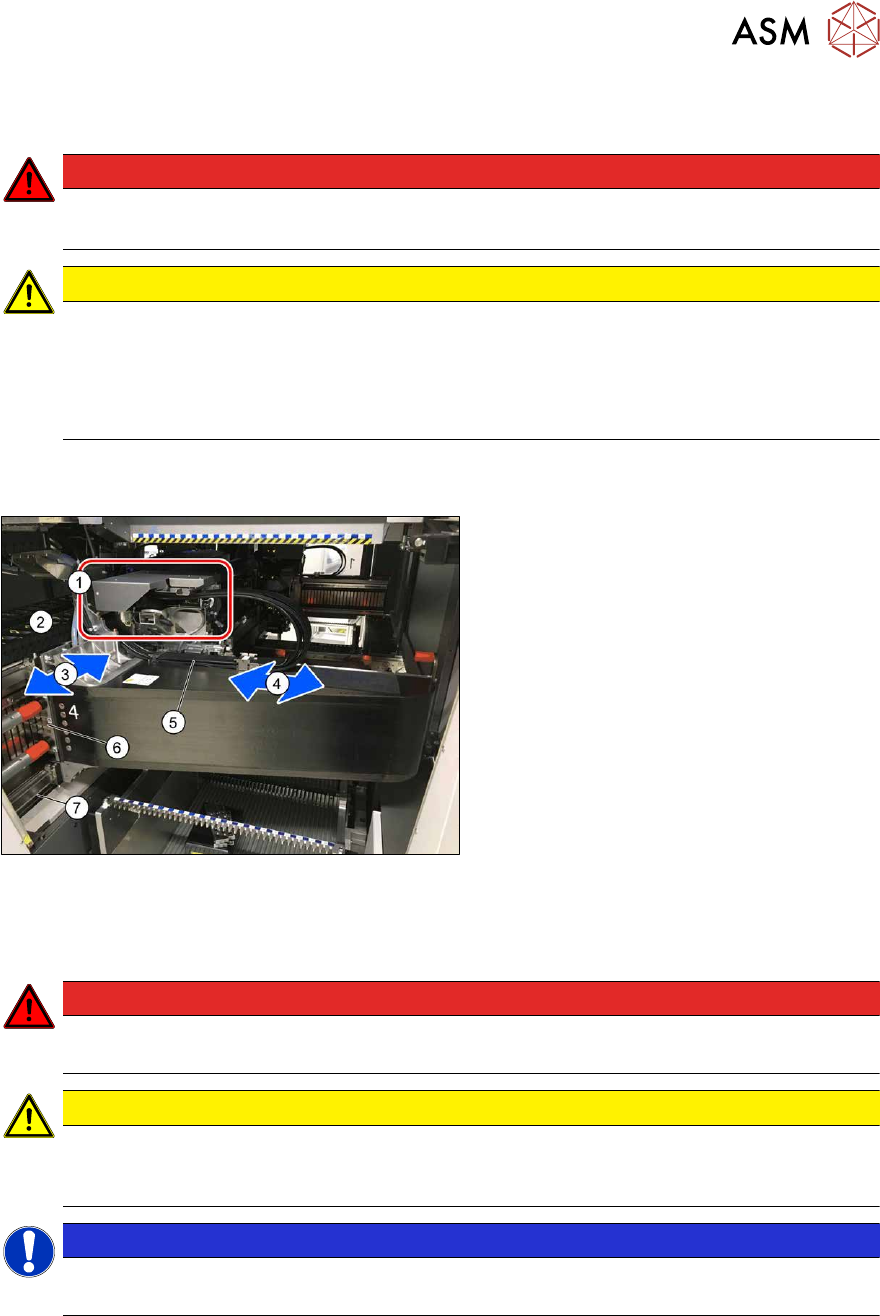

Abb.132: Übersicht Portal
1. Kopf-Interface und Vision-Head-Inter-
face (unter der Abdeckung)
Das Vision-Head-Interface ist auf dem
Kopf-Interface montiert.
2. Kabelschlepp Y-Achse
3. Y-Achse
4. X-Achse
5. Kabelschlepp X-Achse
6. Y-Antrieb (Primär)
7. Y-Maßstab
6.2 Portal tauschen
GEFAHR
Quetschgefahr
Die Anzugskraft der Magnete beträgt 400 Nm.
VORSICHT
Schrauben nicht lockern oder entfernen
Das Lockern oder Entfernen der Befestigungsschrauben führt zu Verspannungen. Diese
wirken sich negativ auf die Lebensdauer aus.
HINWEIS
SIPLACE-Service
Diese Tätigkeit darf nur durch den SIPLACE-Service ausgeführt werden.
