9 Bauelemente-Zuführung
9.6 Smart Pin Support
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 377
9.6.4 Linearführung tauschen
Teile, Hilfsmittel und Werkzeug
●
SPS Linearführung [03084323Sxx]
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
Übersicht

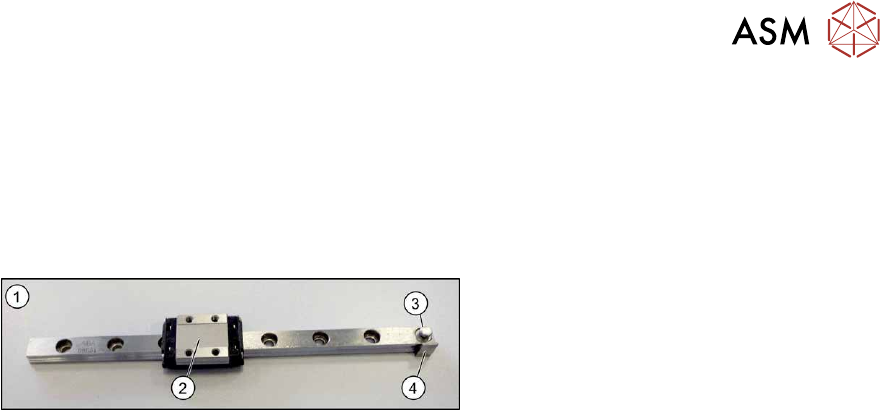

Abb.519: Linearführung
1. Linearführung
2. Wagen
3. Öse zum Einhaken der Zugfeder
4. Schaltfahne
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Bauen Sie den Pin-Picker aus.
9.6.1 "Pin-Picker komplett tauschen" [}373]
► Bauen Sie den Zylinder-Vorderteil ab. Lesen Sie dazu den Abschnitt 9.6.2 "Zylinder-Vorderteil
tauschen" [}374].
► Bauen Sie den Zylinder-Rückteil ab. Lesen Sie dazu den Abschnitt 9.6.3 "Zylinder-Rückteil
tauschen" [}376].
► Nehmen Sie die Linearführung ab.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Drücken Sie den Wagen der Linearführung beim Anschrauben nach links gegen die
Anschlagkante, so dass dieser gerade auf der Grundplatte aufliegt.
► Überprüfen Sie den Verfahrweg der Linearführung. Diese muss auf der ganzen Länge frei
beweglich sein.
► Überprüfen Sie, ob die Sensoren korrekt schalten.
Die Schaltfahne der Linearführung muss zwischen 0,7 und 1,4mm Abstand zum Sensor oben
bzw. unten haben.
Der obere Sensor muss bei einem Verfahrweg nach unten nach 2mm schalten.
9 Bauelemente-Zuführung
9.6 Smart Pin Support
378 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
9.6.5 Ansteuerplatine tauschen
Teile, Hilfsmittel und Werkzeug
●
Ansteuerplatine SPS [03089614Sxx]
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
Übersicht

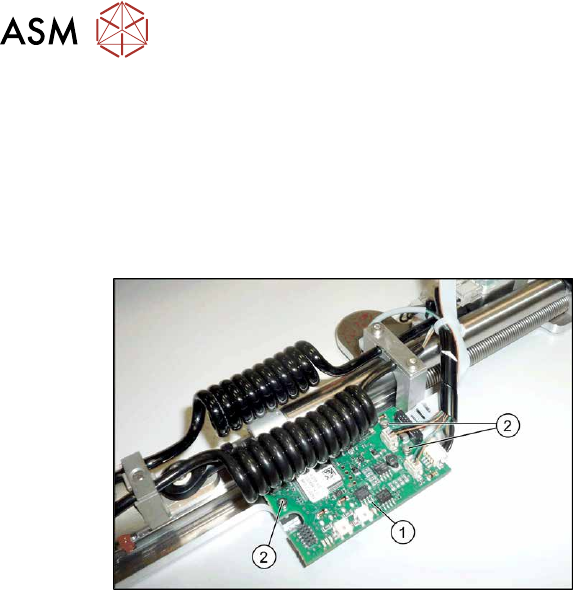

Abb.520: Ansteuerplatine
1. Ansteuerplatine
2. Drei Befestigungsschrauben der
Ansteuerplatine
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Bauen Sie den Pin-Picker aus.
9.6.1 "Pin-Picker komplett tauschen" [}373]
► Stecken Sie alle elektrischen Anschlüsse ab. Markieren Sie sich die Positionen, um diese
später wieder eindeutig zuordnen zu können.
► Entfernen Sie die drei Befestigungsschrauben der Ansteuerplatine. Achten Sie dabei darauf
die zugehörigen Hülsen auf der Rückseite nicht zu verlieren.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Führen Sie eine Funktionsprüfung durch. Kontrollieren Sie dazu, ob der Pin-Picker von der
Software erkannt wird und kontrollieren Sie die LEDs.
► Siehe auch 9.6.5.1 "Ansteuerplatine SPS" [}379]
9 Bauelemente-Zuführung
9.6 Smart Pin Support
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 379
9.6.5.1 Ansteuerplatine SPS
Die Ansteuerplatine SPS ist am Pin-Picker der Option Smart Pin Support verbaut.
Abb.521: Ansteuerplatine – Platinenübersicht
Abb.522: Ansteuerplatine – Anschlüsse [03089614-01]
X1, X2 Diagnose / Teststecker X3, X4 Diagnose / Teststecker (bei FS02 entfallen)
X5 Magnet (Rückseite) X6 Bero unten
X7 Bero oben X8 Anschluss zum Kopfinterface
(FS01: Flachbandkabel auf der Rückseite)
X9 Ventile Hubzylinder und Rei-
nigungsimpuls
Auf der Platinenrückseite:
Anschluss Power Elektromagnet
