7 Transport 7.9 Leiterplatten 252 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 Abb.321: 03087640-02 Ersatz- sicherungen: ● F1: Sicherung T5A 1500A 5x20mm SPT-Serie (0001.2511 Schurter) ● F2: Si che run g T 2A 5…
7 Transport
7.9 Leiterplatten
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 251

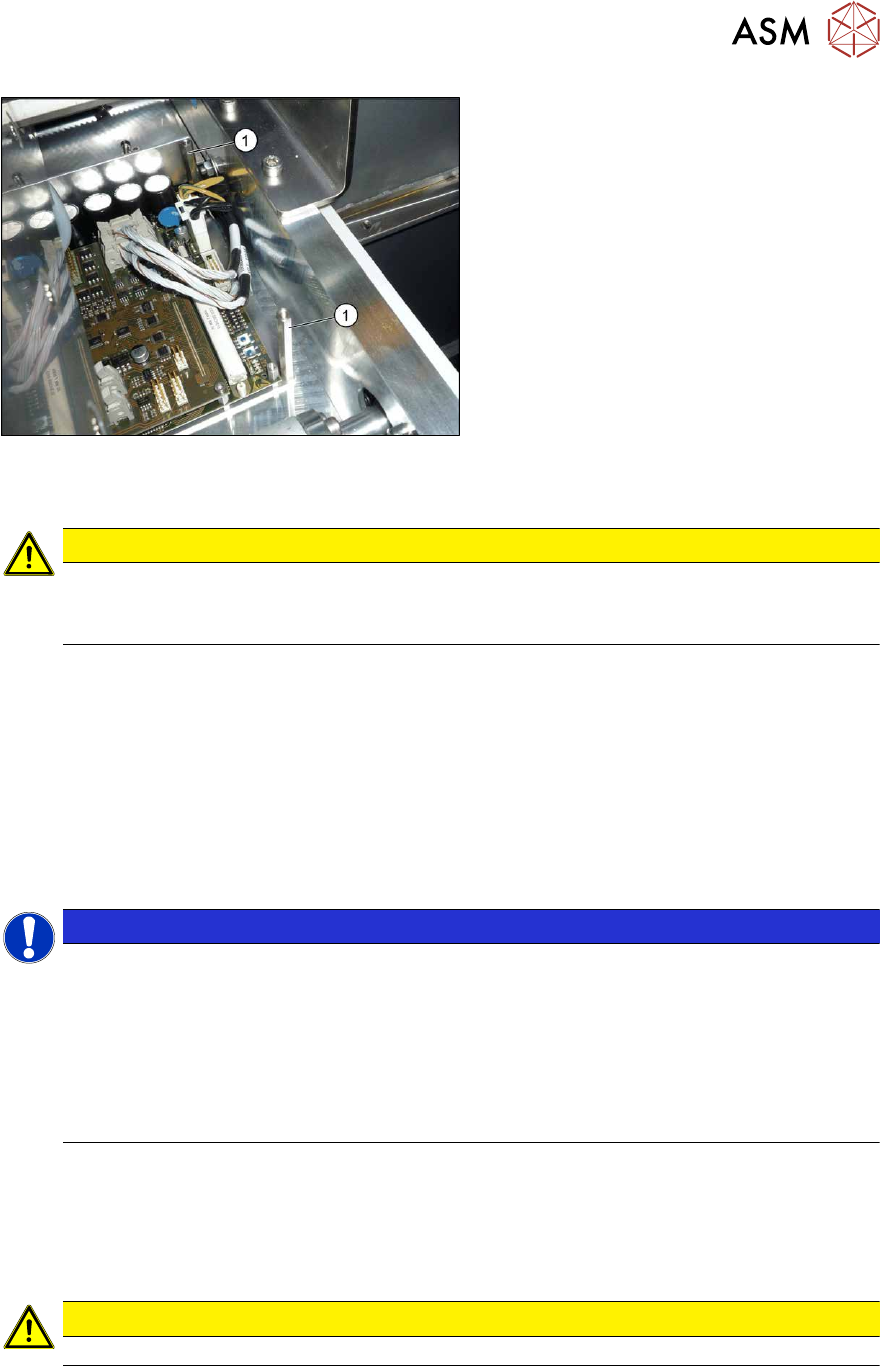

Abb.320: Abstandsbolzen
► Entfernen Sie die vier Abstandsbol-
zen(1)
.
► Nehmen Sie die Transportsteuerung zusammen mit der Montageplatte aus der Maschine.
VORSICHT
Transportsteuerung nicht von Montageplatte abnehmen
Die Transportsteuerung darf nicht von der Montageplatte gelöst werden, da die Montage-
platte als Kühlelement für die Transportsteuerung dient.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Überprüfen die die Jumpereinstellung: Jumper 2 für den internen CAN-Bus muss beim Dop-
peltransport auf beiden TSP420 auf 2-3
eingestellt sein (CAN-Abschlusswiederstand für
Transportinternen CAN-Bus).
► Überprüfen Sie die Firmware und führen Sie ggf. einen Download durch (siehe 10.1 "eSW
Download (SW 70x)" [}395]).
Fehlersuche
HINWEIS
Interner CAN-Bus-Fehler auf der Transportsteuerung bei Doppeltransport
Beim Doppeltransport kann es aufgrund der Mehrfachverwendung der Transportsteuerung
zu einer falschen Jumperstellung kommen die zu einem internen CAN-Busfehler führt.
ü FM35376: Übertragungsfehler interner CAN-Bus
ü FM35345: Kommunikationsproblem mit internem CAN-Bus im Bestückbereich 2
► Lesen Sie die technische Information "Interner CAN-Busfehler auf der Transportsteue-
rung bei Doppeltransport" [DE:TI2014‑07D08] [EN:TI2014‑07E08].
7.9.1.1 Transportsteuerung TSP420
Die Transportsteuerung "TSP420 komplett" [03087642-xx] setzt sich zusammen aus:
●
Main-Board: TSP420-M [03087640-xx]
●
I/O-Board: TSP420-IO [03087641-xx]
VORSICHT
Diese beiden Platinen dürfen nicht getrennt werden!
Je nach Transportversion sind zwei (ET) oder vier (DT) TSP420 an Maschinen der X-Serie S
verbaut.
7 Transport
7.9 Leiterplatten
252 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
Abb.321: 03087640-02
Ersatz-
sicherungen:
●
F1: Sicherung T5A 1500A 5x20mm SPT-Serie (0001.2511 Schurter)
●
F2: Sicherung T2A 5x20mm (0034.3120 Schurter / 0239 002 XP Littelfuse)
7 Transport
7.9 Leiterplatten
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 253
Abb.322: 03087641-02
