5 Pneumatik
5.3 Druck für Maschinenkomponenten einstellen
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 91
Abb.101: Schneidgerät entlüften (am Beispiel SIPLACE SX1V2)
► Ziehen Sie einen der dünneren Pneu-
matikschläuche vom T‑Stück am
Schneidgerät ab.
Sehen Sie dazu auch...
2 1.1.5 "Sicherheitshinweise zu Arbeiten am Schneidgerät" [}15]
2 1.1.4 "Sicherheitshinweise zur Druckluftversorgung" [}15]
5.3 Druck für Maschinenkomponenten einstellen
Abb.102: Druck Maschinenkomponenten
► Stellen Sie sicher dass der Druck für
Maschinenkomponenten auf 5,1bar(1)
eingestellt ist.
► Korrigieren Sie den Druck bei Bedarf
mit dem Druckregelventil(2)
.
5.4 Abdichten von Pneumatik-Schraubverbindungen
HINWEIS
Abdichten von Pneumatik-Schraubverbindungen
Werden Pneumatik-Schraubverbindungen gelöst, dann müssen diese anschließend wieder
abgedichtet werden. Verwenden Sie in jedem Fall dieselbe Dichttechnik wie vor dem Ausbau.
Es gibt folgende Dichttechniken:
► Dichtring (Gummi oder Kunststoff)
Diese werden entweder mitgeliefert oder es werden die zuvor verwendeten Dichtringe
eingebaut. Prüfen Sie gebrauchte Dichtringe auf Beschädigungen.
► Dichtmittel
Hier gibt es mehrere Varianten:
Loctite 567 [03097172-xx] und Loctite 55 [03092492-xx]
Nach dem Öffnen der Pneumatik-Schraubverbindung muss das Gewinde gereinigt
und mit Loctite abgedichtet werden. Der Dichtfaden von Loctite 55 muss in Gewinde-
richtung aufgebracht werden.
Darüber hinaus kann sich bereits ein Dichtmittel auf dem Gewinde befinden.
5 Pneumatik
5.5 Untere Seitenverkleidung demontieren
92 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
5.5 Untere Seitenverkleidung demontieren
Für viele Arbeiten ist es notwendig die untere Seitenverkleidung (Eckverkleidung) am Stellplatz zu
demontieren. Nachfolgend wird dies am Beispiel von Stellplatz 2 gezeigt. Die Vorgehensweise an
anderen Stellplätzen ist analog.
Teile, Hilfsmittel und Werkzeug
●
Ggf. gekürzter Inbusschlüssel
Seitenverkleidung demontieren
Abb.103: Untere Seitenverkleidung demontieren
► Halten Sie die Seitenverkleidung wäh-
rend des Abschraubens fest, so dass
diese nicht herunterfallen kann.
► Entfernen Sie die sechs Befestigungs-
schrauben(1)
an der Innen-(A) und
Außenseite(B)
der Seitenverkleidung.
HINWEIS!
Die drei Befestigungsschrauben(2) an
der Außenseite sind standardmäßig
gelockert. Die Seitenverkleidung kann
hier herausgezogen werden.
.
► Nehmen Sie die Seitenverkleidung ab.
Seitenverkleidung montieren
► Die Montage erfolgt in umgekehrter Reihenfolge.
5.6 Druckregler tauschen (Stellplatz 1)
Teile, Hilfsmittel und Werkzeug
●
Druckregler G1/2 Mod112 (34203054) [03062103-xx]
●
Filterelement M652AE433582001 [03172941‑xx]
●
Dichtmasse (siehe 5.4 "Abdichten von Pneumatik-Schraubverbindungen" [}91])
Übersicht
Abb.104: Übersicht Druckregler
1. Druckregler
2. Eingangsfiltergehäuse
3. Befestigungsschrauben des Eingangs-
filtergehäuses
5 Pneumatik
5.6 Druckregler tauschen (Stellplatz 1)
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 93
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Stellen Sie die Druckluftversorgung ab und trennen Sie die Maschine von der Druckluftzufuhr.
5.2 "Druckluftzufuhr sperren" [}90]
► Entfernen Sie die Befestigungsschrauben der Seitenverkleidung und nehmen Sie diese ab.
5.5 "Untere Seitenverkleidung demontieren" [}92]

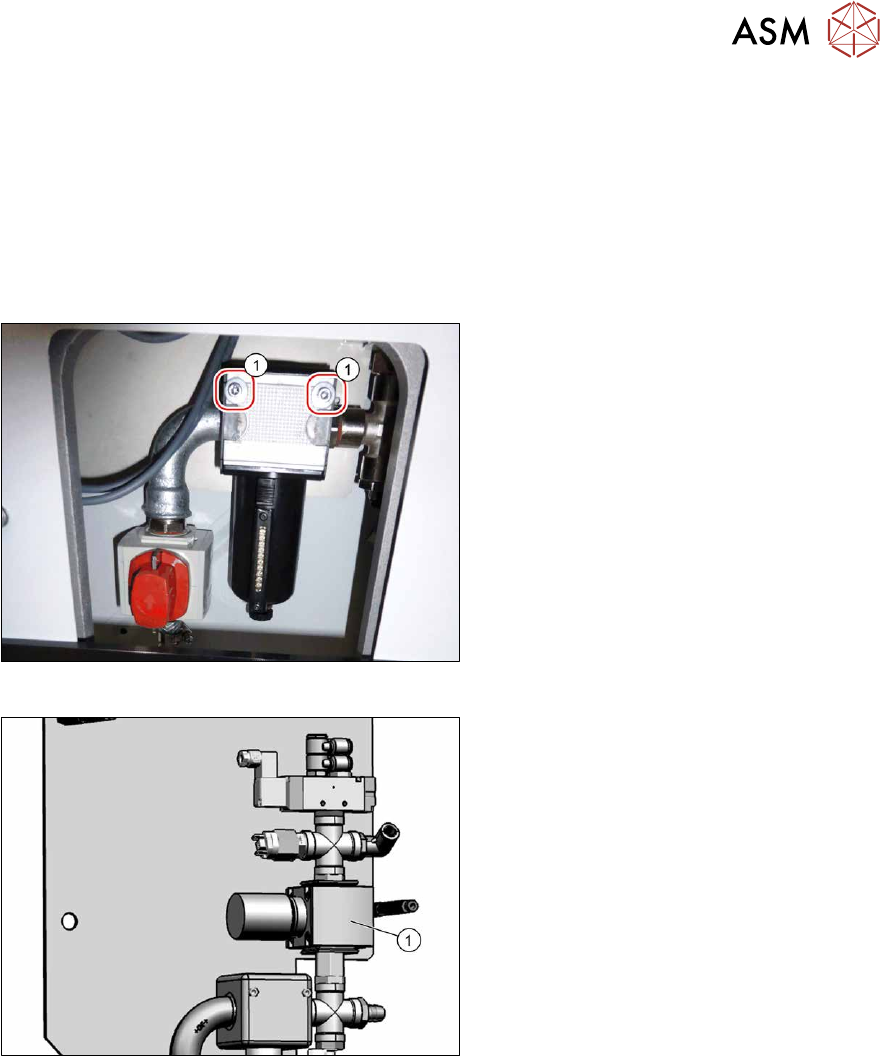

Abb.105: Befestigungsschrauben Eingangsfilter
► Entfernen Sie die beiden Befestigungs-
schrauben(1)
des Eingangsfilters. So
können Sie die ganze Einheit etwas
nach unten ziehen und diese wird bes-
ser zugänglich.
Abb.106: Druckregler
► Lockern Sie die Schraubschelle oben
und unten am Druckregler(1)
.
► Nehmen Sie den Druckregler vorsichtig
ab.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Dichten Sie das Druckluftsystem mit Dichtmasse ab. Beachten Sie dazu auch die Hinweise im
Abschnitt 5.4
"Abdichten von Pneumatik-Schraubverbindungen" [}91].
