4 Elektrik und Steuerung
4.2 BoxPC
70 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
4.2.2 GigE-Ethernet-Adapter tauschen
Teile, Hilfsmittel und Werkzeug
●
GigE-Ethernet-Adapter PCI-E I340-T4 [03105575‑xx]
●
GigE-Ethernet-Adapter PCI-E I350 T2 V2 BLK [03115569‑xx]
HINWEIS
Wird eine ältere Version der Karte [03105575‑xx] durch eine neuere Version [03115569‑xx]
ersetzt, so muss diese über ein Skript konfiguriert werden (siehe entsprechende technische
Information, bei Redaktionsschluss noch in Arbeit).
Übersicht

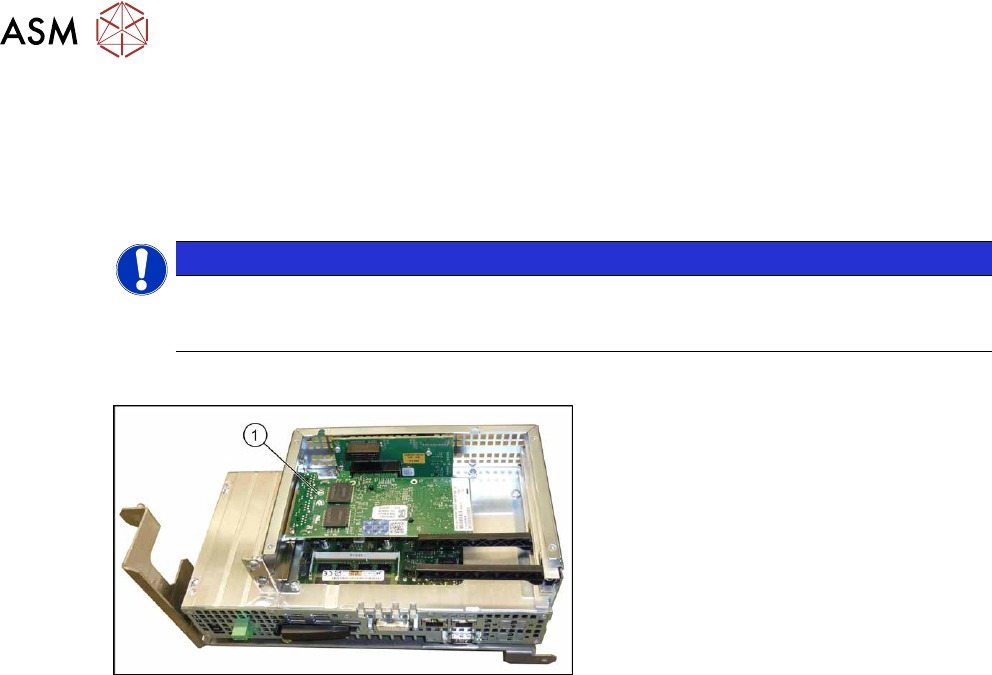

Abb.75: GigE-Ethernet-Adapter im BoxPC 427D
1. GigE-Ethernet-Adapter
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Bauen Sie den BoxPC aus der Maschine aus.
► Entfernen Sie die Befestigungsschrauben der Abdeckung des BoxPC und öffnen Sie diese.
► Entfernen Sie die Befestigungsschraube am Ethernet-Adapter und nehmen Sie den Ethernet-
Adapter heraus.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem folgende
Hinweise:
► Achten Sie darauf, dass die Steckkarte korrekt im Steckplatz sitzt.
4 Elektrik und Steuerung
4.2 BoxPC
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 71
4.2.3 LAN-Karte tauschen
Teile, Hilfsmittel und Werkzeug
●
LAN Karte PCI-Express 2x Gigabit LAN [03198999‑xx] (ersetzt [03118416‑xx])
Übersicht

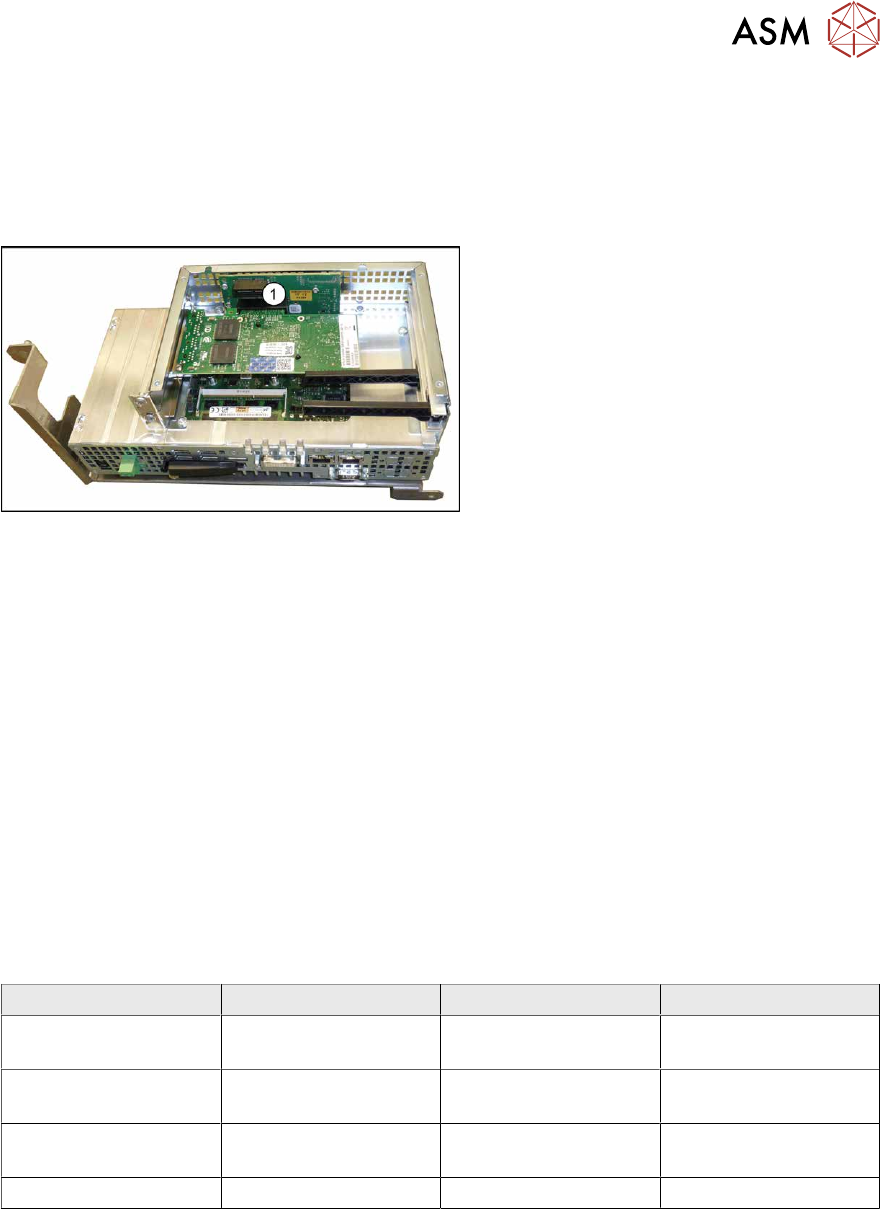

Abb.76: BoxPC 427D
1. Freier Steckplatz für LAN-Karte
Die "LAN-Karte PCI-Express 2x Gigabit
LAN" [03118416-xx] wird bei installiertem
3D-Koplan oder Barcodescanner benötigt.
Ausbau
Die Steckkarte ist im BoxPC eingebaut.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Bauen Sie den BoxPC aus der Maschine aus.
► Öffnen Sie die Abdeckung über den Steckkarten.
► Entfernen Sie die Befestigungsschraube der LAN-Karte und nehmen Sie diese heraus.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Achten Sie darauf, dass die Steckkarte korrekt im Steckplatz sitzt.
► Stellen Sie die IP der LAN-Karte ein (s.u.):
Übersicht IP-Adressen
IP-Adresse Subnetz-Maske Bemerkung
SIPLACE LAN 172.22.xxx.xxx 255.255.0.0 LAN-Anschluss am
Rechner
CIN-Box 192.168.255.239 255.255.255.224 LAN-Anschluss am
Rechner
Stationsrechner 192.168.255.249 255.255.255.240 Zusätzliche LAN-Karte
für Koplanrechner
Koplanrechner 192.168.255.253 255.255.255.240
4 Elektrik und Steuerung
4.2 BoxPC
72 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
4.2.4 Arbeitsspeicher BoxPC tauschen
Teile, Hilfsmittel und Werkzeug
HINWEIS
Speichergröße
Microsoft Windows 10 benötigt 4 GB Arbeitsspeicher.
PC-Typ Speichermodul-Typ
BoxPC 427D [03114177Sxx] 4GB DDR 1333Mhz PC3-10600 SO‑DIMM
Für Koplan:
BoxPC ABP402-A CPU1020E 2xPCI SSD
(iBase) [03120423‑xx]
(ersetzt: BoxPC 627C [03094731‑xx])
2x 2GB DDR3 SO-DIMM
Für weitere Informationen zu den benötigten Speichermodulen und -größen sehen Sie in den Tei-
lekatalog oder wenden Sie sich an die SIPLACE-Hotline.
Übersicht
Abb.77: BoxPC ABP402-A iBase
1. Speichererweiterung
Abb.78: BoxPC 427D
1. Speichererweiterung
2. Vier Befestigungsschrauben der
Abdeckung
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Bauen Sie den BoxPC aus der Maschine aus.
► Entfernen Sie die Befestigungsschrauben der Abdeckung des BoxPC und öffnen Sie diese.
