7 Transport
7.4 Transportantrieb
184 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
Abb.235: Antriebswelle und -halterung
1. Antriebswelle mit Antriebshalterung,
Beilagscheiben, Sprengring und Zahn-
riemen
2. Befestigungsschrauben des Motors
und Schirmanschluss
Ausbau
VORSICHT
Zahnriemen
► Achten Sie darauf den Zahnriemen nicht zu Knicken!
► Bauen Sie den Transportantrieb aus. Lesen Sie dazu den Abschnitt 7.4.1 "Transportantrieb
tauschen" [}178].
HINWEIS
Reihenfolge notieren
Notieren Sie sich ggf. die Reihenfolge der nachfolgenden Teile für den späteren Zusam-
menbau. Die Anzahl der Beilagscheiben kann variieren. Achten Sie darauf genau dieselbe
Anzahl an denselben Stellen wieder einzubauen.
► Öffnen Sie den Sprengring.
► Nehmen Sie die Beilagscheiben ab.
► Ziehen Sie die Antriebswelle aus dem Gehäuse. Beim Herausziehen der Antriebswelle ist ggf.
etwas Kraft nötig.
► Nehmen Sie den Zahnriemen heraus.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Achten Sie darauf den Zahnriemen nicht zu Knicken oder anderweitig zu beschädigen!
► Achten Sie darauf dass der Zahnriemen nirgends schleift.
► Spannen Sie den Zahnriemen mit 10 bis 15Hz.
► Sichern Sie die vier Befestigungsschrauben des Transportantriebs auf der Antriebshalterung
mit Loctite 241
und ziehen Sie diese mit einem Drehmoment von 0,7Nm fest.
► Ersetzen Sie ggf. geöffnete Kabelbinder.
► Beachten Sie auch die Einbauhinweise beim Transportantrieb.
7 Transport
7.5 Breitenverstellung, Klemmung und Zylindereinheit
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 185
7.5 Breitenverstellung, Klemmung und Zylindereinheit
HINWEIS
Beispielhafte Beschreibung
Die Breitenverstellung wird, soweit Gleichteile vorliegen, am Beispiel Doppeltransport
beschrieben.
Die Vorgehensweise für den Einfachtransport ist analog.
Auf relevante Unterschiede wird explizit hingewiesen.
7.5.1 Übersicht Breitenverstellung

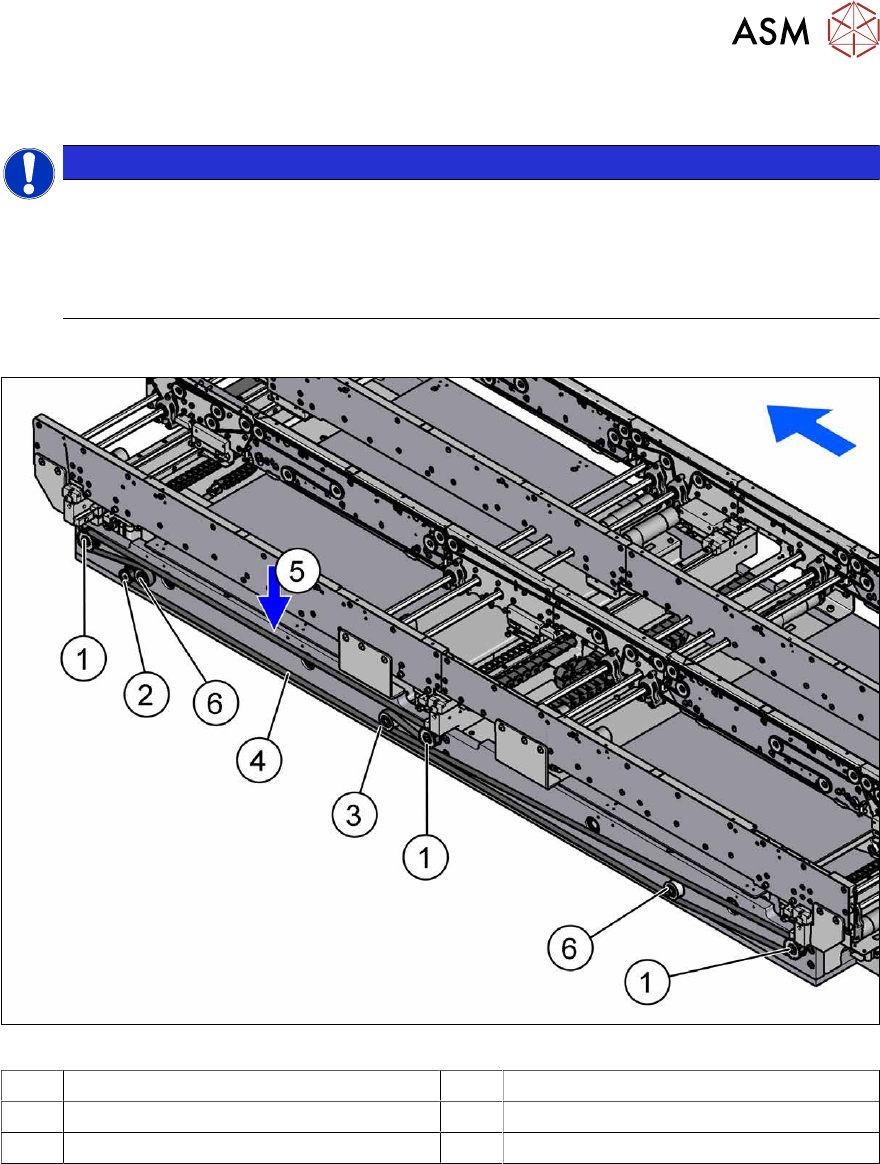

Abb.236: Übersicht Breitenverstellung
1 Zylindereinheiten 2 Antrieb der Breitenverstellung
3 Spannrolle 4 Zahnriemen der Breitenverstellung
5 Messpunkt für Riemenspannung 6 Umlenkrolle
7 Transport
7.5 Breitenverstellung, Klemmung und Zylindereinheit
186 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
7.5.2 Antrieb (Breitenverstellung) tauschen
Teile, Hilfsmittel und Werkzeug
●
Antriebseinheit Breitenverstellung komplett SXa [03092543-xx]
●
Ggf. Lager Sechskantwelle SXa (Kunststofflager) – 10er‑Pack [03092024‑xx]
Übersicht
Siehe 7.5.1 "Übersicht Breitenverstellung" [}185]
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwangen lösen.
7.2 "Klemmung der Transportwangen lösen" [}166]
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Fahren Sie die Zylindereinheiten ganz bis zum Anschlag auf eine Transportseite. Bewegen
Sie dazu den Zahnriemen der Breitenverstellung.
► Demontieren Sie die Hubtischplatte über dem Breitenverstellungs-Antrieb.
7.3.1 "Hubtischplatte tauschen" [}172]
► Demontieren Sie die Abdeckung über der Transportsteuerung bei der Spannrolle.
► Lockern Sie die Spannrolle des Breitenverstellungs-Zahnriemens (SW10).

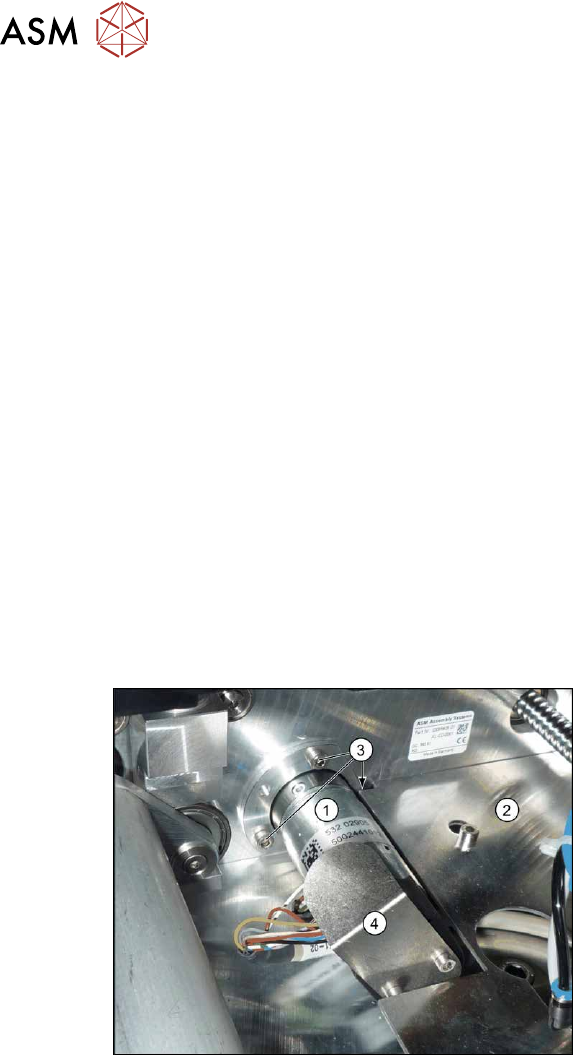

Abb.237: Breitenverstellungs-Antrieb ausbauen
► Demontieren Sie das Abdeckblech(2)
neben dem Breitenverstellungs-
Antrieb(1)
.
► Entfernen Sie die Befestigungsschrau-
ben(3)
des Breitenverstellungs-
Antriebs.
► Entfernen Sie die Befestigungsschrau-
ben des Abdeckblechs(4)
über den
Steckern am Breitenverstellungs-
Antrieb.
► Stecken Sie Stecker am Breitenverstellungs-Antrieb ab. Markieren Sie sich ggf. die Position,
so dass Sie diese später wieder eindeutig zuordnen können.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Fädeln Sie den Zahnriemen vorsichtig ein. Heben Sie den Zahnriemen dabei vorsichtig
(z.B.mit der kurzen Seite eines Inbusschlüssels) an.
► Achten Sie auf die Parallelität der Zylindereinheiten.
7.10.2 "Parallelität der Transportwangen und Verstelleinheiten einstellen" [}257]
► Stellen Sie die korrekte Riemenspannung ein.
7.5.3.1 "Riemenspannung (Breitenverstellung) einstellen" [}187]
