2 Grundmaschine
2.8 Pipettenwechsler und Abwurfbehälter
38 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021

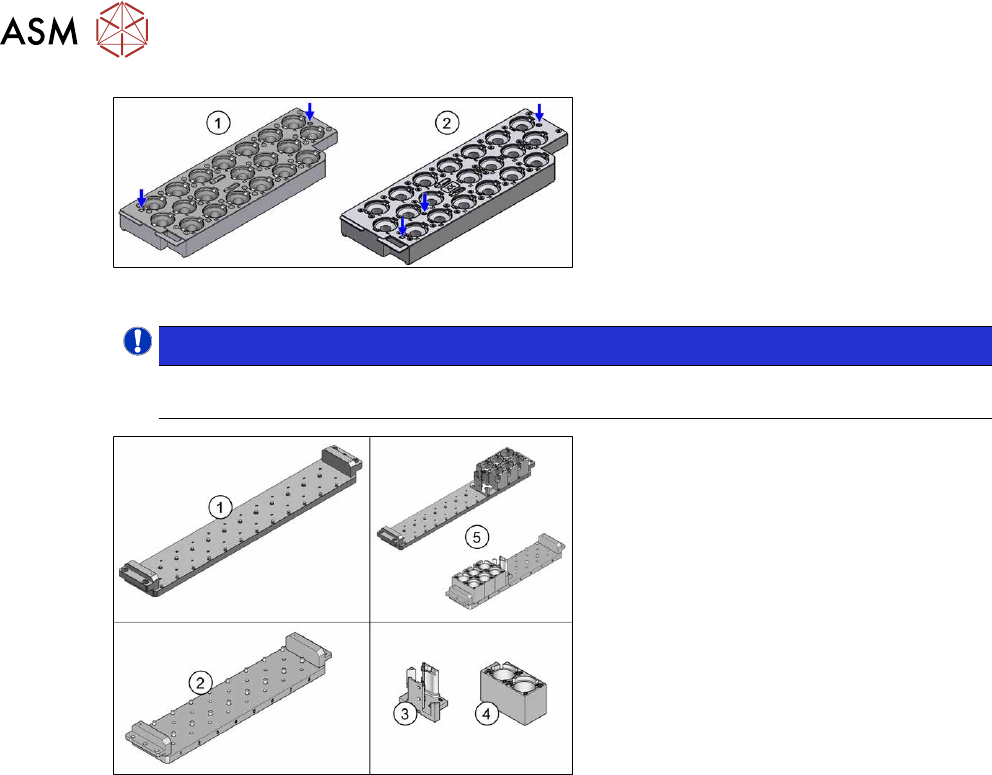

Abb.29: 40xx/60xx-Magazin – mit zwei und drei Marken
Magazin für Pipetten der 40xx/60xx-Reihe
1. Magazin mit zwei Marken
[03101503‑xx]
2. Magazin mit drei Marken [03218226‑xx]
HINWEIS!
Ab SW713.1 muss beim Wechseln der Magazine mit drei Passmarken das Magazin neu kali-
briert werden. Ab SW714 kann dieser Schritt entfallen.
.
Abb.30: Pipettenwechsler TwinStar
1. Pipettenwechsler TwinStar (lang)
[03003138‑xx]
2. Pipettenwechsler TwinStar (kurz)
[03062452‑xx]
(bei SIPLACE X4iS)
3. Magazin für 1 Pipette [03001807-xx]
4. Magazin für 2 Pipetten [03005191-xx]
5. Pipettenwechsler in Standardkonfigu-
ration
1x Magazin für 1 Pipette
3x Magazin für 2 Pipetten
2 Grundmaschine
2.8 Pipettenwechsler und Abwurfbehälter
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 39
2.8.2 Abwurfbehälter und Sensoren - Übersicht
Weitere Informationen finden Sie in der Wirkschaltplanmappe Ihrer Maschine.
●
Wirkschaltplanmappe SIPLACE X-Serie S (ab Hxxxx) [DEEN:00197920‑03]
●
Wirkschaltplanmappe SIPLACE X-Serie S (ab H1440) [DEEN:00197920‑04]
●
Wirkschaltplanmappe SIPLACE X-Serie S (ab H2500) [DEEN:00198730‑xx]
Abb.31: Sensoren Abwurfbehälter SIPLACE X-Serie S
Abb.32: Sensoren Abwurfbehälter SIPLACE X-Serie S
2 Grundmaschine
2.8 Pipettenwechsler und Abwurfbehälter
40 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
Abb.33: Sensoren Abwurfbehälter SIPLACE X-Serie S mit JTF
Abb.34: Sensoren Abwurfbehälter SIPLACE X-Serie S mit JTF
