7 Transport
7.8 Laserlichtschranken, Lichtwellenleiter und LP-Sensoren
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 241

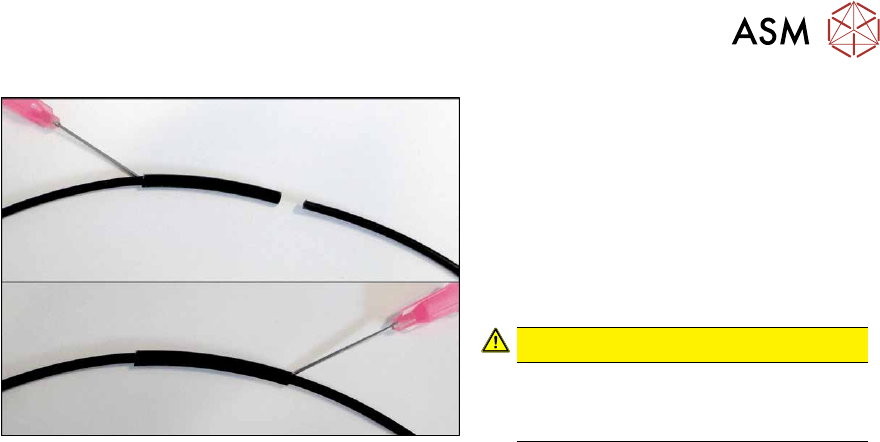

Abb.307: Lichtleiter reparieren
► Schieben Sie beide Enden des Lichtlei-
ters in den Reparaturschlauch bis diese
sich berühren.
► Kleben Sie den Reparaturschlauch mit
Loctite 406
fest.
Diese Klebung dient zur Fixierung des
Lichtleiters im Schlauch. Die beiden
Enden des Lichtleiters werden nicht
miteinander verklebt.
 VORSICHT!
Hochviskoser Schnellkleber
Verwenden Sie Handschuhe und eine
Dosierspitze.
.
Der weitere Einbau erfolgt in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Prüfen Sie die Einstellung der Sender/Empfänger und korrigieren Sie diese bei Bedarf.
7.8.3 "Einstellung der Laserlichtschranke prüfen" [}231]
7.8.4 "Einstellung der Laserlichtschranke korrigieren" [}233]
► Kalibrieren Sie die Sensoren des LP-Transports.
► Überprüfen Sie die Anzeige am Lichtleiter-Sensor. Der angezeigte Wert muss über 100 liegen.
Überprüfen Sie den Wert für verschiedene Transportbreiten (Rot = Output / grün = Input).
► Kennzeichnen Sie die Optik und den Lichtleiter am Lichtleiter-Sensor mit dem mitgelieferten
gelben Klebepunkt. Dieser besagt, dass der Lichtleiter bereits repariert wurde und beim
nächsten Defekt zwingend getauscht werden muss.
7 Transport
7.8 Laserlichtschranken, Lichtwellenleiter und LP-Sensoren
242 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
7.8.7 Lichtwellenleiter-Sensor tauschen
Teile, Hilfsmittel und Werkzeug
●
Lichtleiter-Sensor WLL180T-M vorprogrammiert SXa [03093294‑xx] (Master) oder
Lichtleiter-Sensor WLL180T-F vorprogrammiert SXa [03093295‑xx] (Slave)
●
Bei Bedarf: Schraubenlose Endklammer 6mm 249-116 [00356396‑xx]
Übersicht

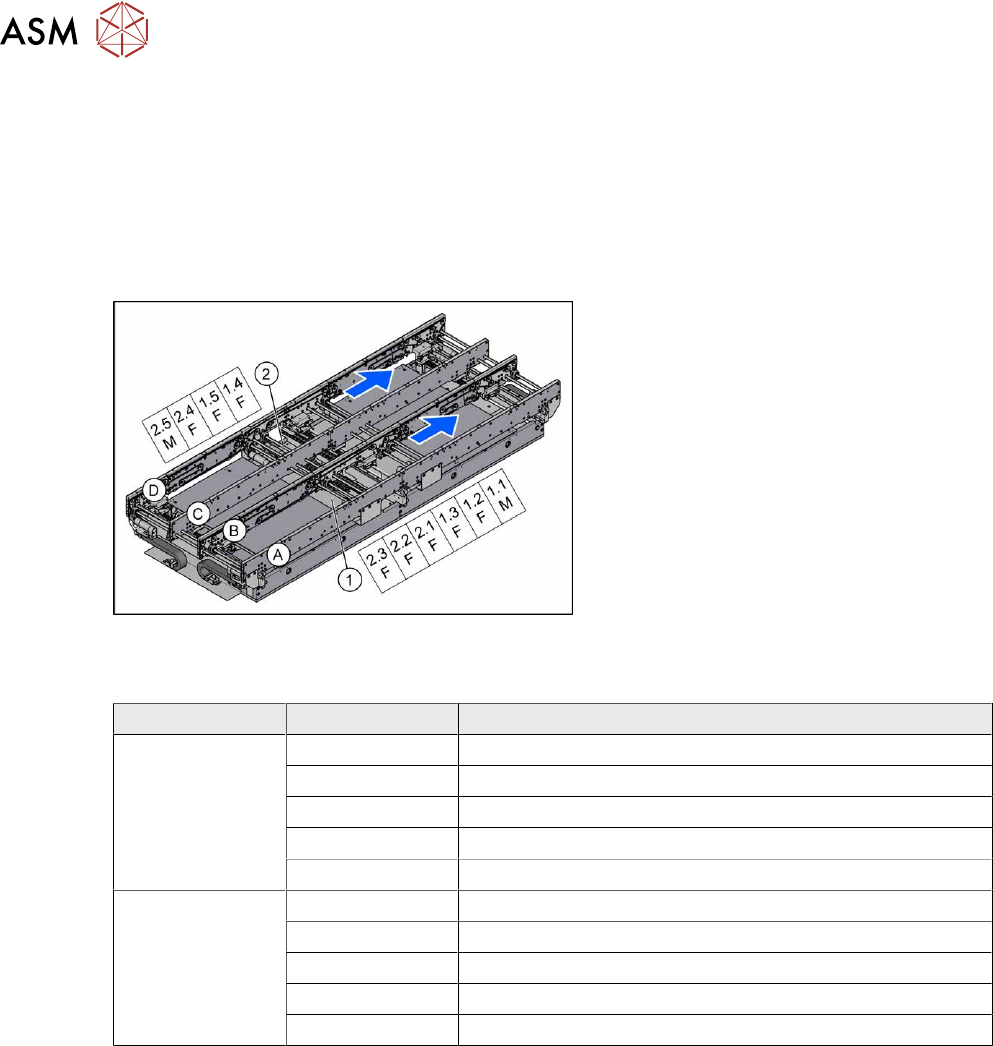

Abb.308: Übersicht Lichtwellenleiter-Sensoren
Die Lichtwellenleiter-Sensoren befinden sich
an den Stellplätzen1 und4 unter den Abde-
ckungen der Transportsteuerung(1)
und(2).
Bei (1) befinden sich die Sensoren für Eingabe-
band, Bestückbereich1 und Zwischenband.
Bei (2) befinden sich die Sensoren für
Bestückbereich2 und Ausgabeband.
Die Lichtwellenleiter-Sensoren werden in
Master(M) und Slave(F) unterschieden.
An den Sensoren sind immer oben die
Empfänger und unten die Sender ange-
steckt.
Die Sender befinden sich auf den Wangen B
undD.
Die Empfänger befinden sich auf den Wan-
gen A undC.
Transportspur Bezeichnung Bereich
Spur 1 1.1 Eingabeband
1.2 Bestückbereich 1
1.3 Zwischenband
1.4 Bestückbereich 2
1.5 Ausgabeband
Spur 2 2.1 Eingabeband
2.2 Bestückbereich 1
2.3 Zwischenband
2.4 Bestückbereich 2
2.5 Ausgabeband
Der Master synchronisiert die Slaves um eine mögliche gegenseitige Beeinflussung zu unterbin-
den. Dies geschieht über eine seitliche Verbindung zum Nachbar-Sensor. Heben Sie die Sensoren
also nicht einfach nach oben ab.
An jedem Sensor sind immer zwei Lichtwellenleiter angeschlossen (Sender/Empfänger), welche
zum selben Transportband (Segment) gehören müssen.
7 Transport
7.8 Laserlichtschranken, Lichtwellenleiter und LP-Sensoren
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 243
Abb.309: Lichtwellenleiter-Sensor
1. Deckel
2. Verriegelung der Lichtwellenleiter
Oben = offen
Unten = geschlossen
3. Lichtwellenleiter
4. Elektrischer Anschluss
5. Elektrischer Anschluss zum benachbar-
ten Empfänger (unter der Kunststoffab-
deckung)
Ausbau
VORSICHT
Lichtwellenleiter nicht knicken
► Achten Sie darauf die Lichtwellenleiter nicht zu knicken. Diese werden ansonsten
trübe und leiten das Signal nicht mehr ausreichend weiter.
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwangen lösen.
7.2 "Klemmung der Transportwangen lösen" [}166]
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Demontieren Sie die Abdeckung über den Lichtwellenleiter-Sensoren.
Abb.310: Lichtwellenleiter-Sensoren
Die einzelnen Sensoren sind miteinander
durch eine kleine Steckerleiste verbunden.
Demontieren Sie daher die Sensoren der
Reihe nach, beginnend bei(1)
, bis Sie den
zu tauschenden Sensor erreicht haben.
Führen Sie dazu an jedem Sensor die
folgenden Handlungen durch:
► Öffnen Sie den Deckel.
► Öffnen Sie die Verriegelung der Lichtwellenleiter und ziehen Sie die Lichtwellenleiter ab.
Markieren Sie sich ggf. deren Position, so dass Sie diese später wieder eindeutig zuordnen
können.
► Entfernen Sie den elektrischen Anschluss. Markieren Sie sich ggf. dessen Position, so dass
Sie diesen später wieder eindeutig zuordnen können.
► Ziehen Sie den Sensor ein Stück seitlich von den anderen Sensoren weg. Erst dann können
Sie den Sensor nach oben von der Montageleiste abnehmen.
► Wiederholen Sie diese Schritte ggf. für weitere Sensoren.
