8 Kopftausch
8.6 SIPLACE C&P20P2 tauschen
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 279

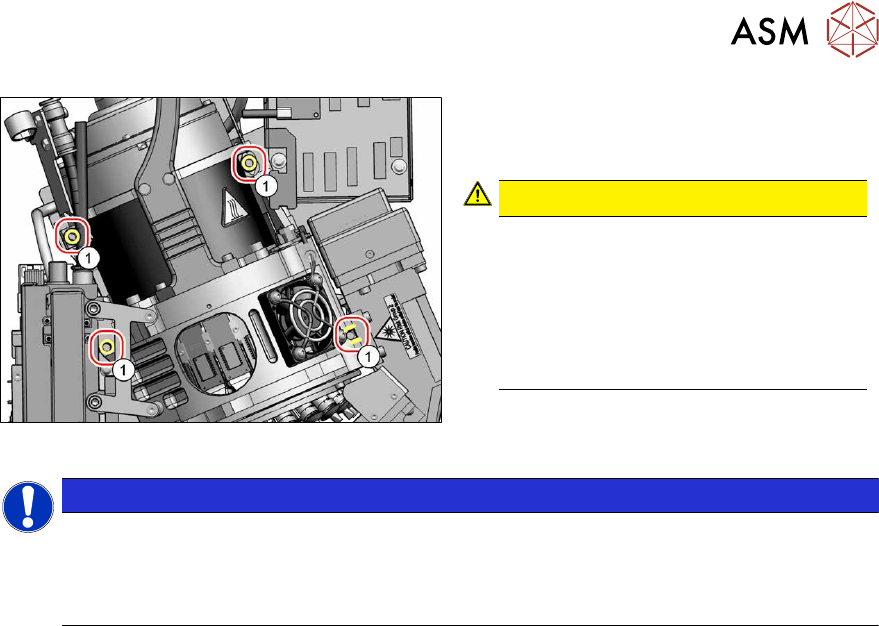

Abb.359: Befestigungsschrauben
► Ziehen Sie die vier Kopf-Befestigungs-
schrauben(1)
(M4, Drehmoment 2,7Nm)
an.
 VORSICHT!
Nicht Verkanten
Die Schraube muss sich vor Erreichen
des Drehmoments etwa 3- bis 4-mal
gedreht haben.
Wird das Drehmoment schon nach einer
Umdrehung erreicht, dann hat sich die
Schraube wahrscheinlich verkantet.
.
HINWEIS
Verschiedene Schlauchlängen an der SIPLACE X-SerieS
Je nach Einbauort (Standard-Portal oder gedrehtes Portal) ist der Schlauch zum Druck-
regelventil unterschiedlich lang.
► Kürzen oder ersetzen Sie den Schlauch bei Bedarf.
Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
Sehen Sie dazu auch...
2 8.9 "Montagepositionen auf der Kopfplatte" [}288]
8 Kopftausch
8.7 SIPLACE CPP/M tauschen
280 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
8.7 SIPLACE CPP/M tauschen
Teile, Hilfsmittel und Werkzeug

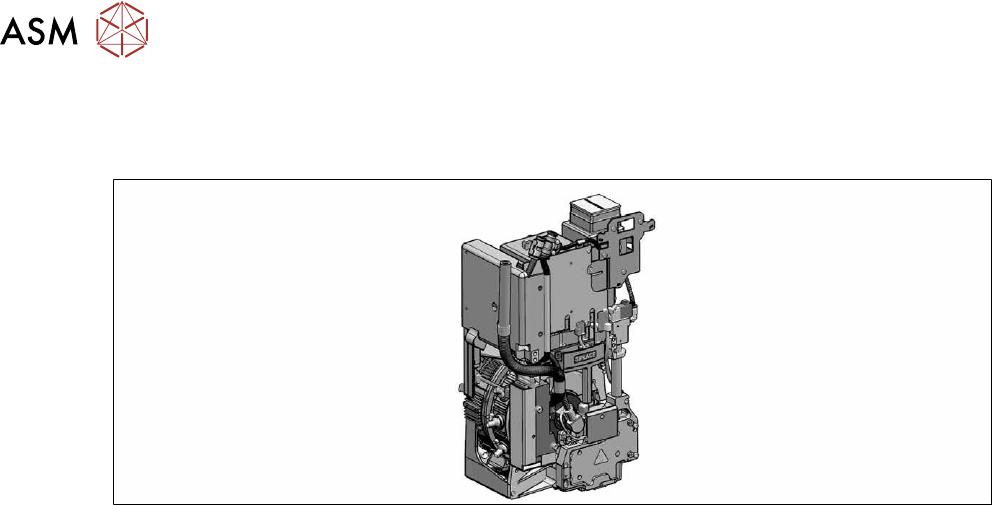

Abb.360: SIPLACE CPP mit Kamera
●
SIPLACE CPP mit Kamera SST29 [03070108-xx] oder
SIPLACE CPP ohne Kamera [03053528Sxx]
●
SIPLACE CPP [03053528Sxx] (ohne Kamera)
●
SIPLACE CPP M [03153719Sxx] (ohne Kamera)
●
Drehmoment-Schraubendreher ESD 1,0-5,0 Nm [03078400‑xx]
●
Verlängerung/gerade TX20 [03073256‑xx]
●
Bithalter für Schraubendreher TorqueVario [03078706‑xx]
●
BE-Sensorschutzkappe [03080984‑xx]
●
Torx-Winkelschraubendreher TX8 [03080081-xx]
●
Kalibrierteil Version 3 [03010565-xx]
●
Kalibrierteil Version SST23 [03034148-xx]
●
Optional: Upgrade-Kit für eine Abdeckung über dem Zwischenverteiler 2
Lesen Sie dazu die technische Information "Nachrüstpaket Usability Abdeckung
CPP" [DE:TI2018‑06D05] [EN:TI2018‑06E05].
Bei weiterführenden Arbeiten am Bestückkopf:
●
Kopfständer [03056231‑xx]
●
Serviceanleitung "SIPLACE CPP" [DE:00197462‑xx] [EN:00197463‑xx]
●
Job Card "Preventive Maintenance CPP" [DE:00197505‑xx] [EN:00197503‑xx] (weitere
Sprachen verfügbar)
8 Kopftausch
8.7 SIPLACE CPP/M tauschen
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 281
Übersicht

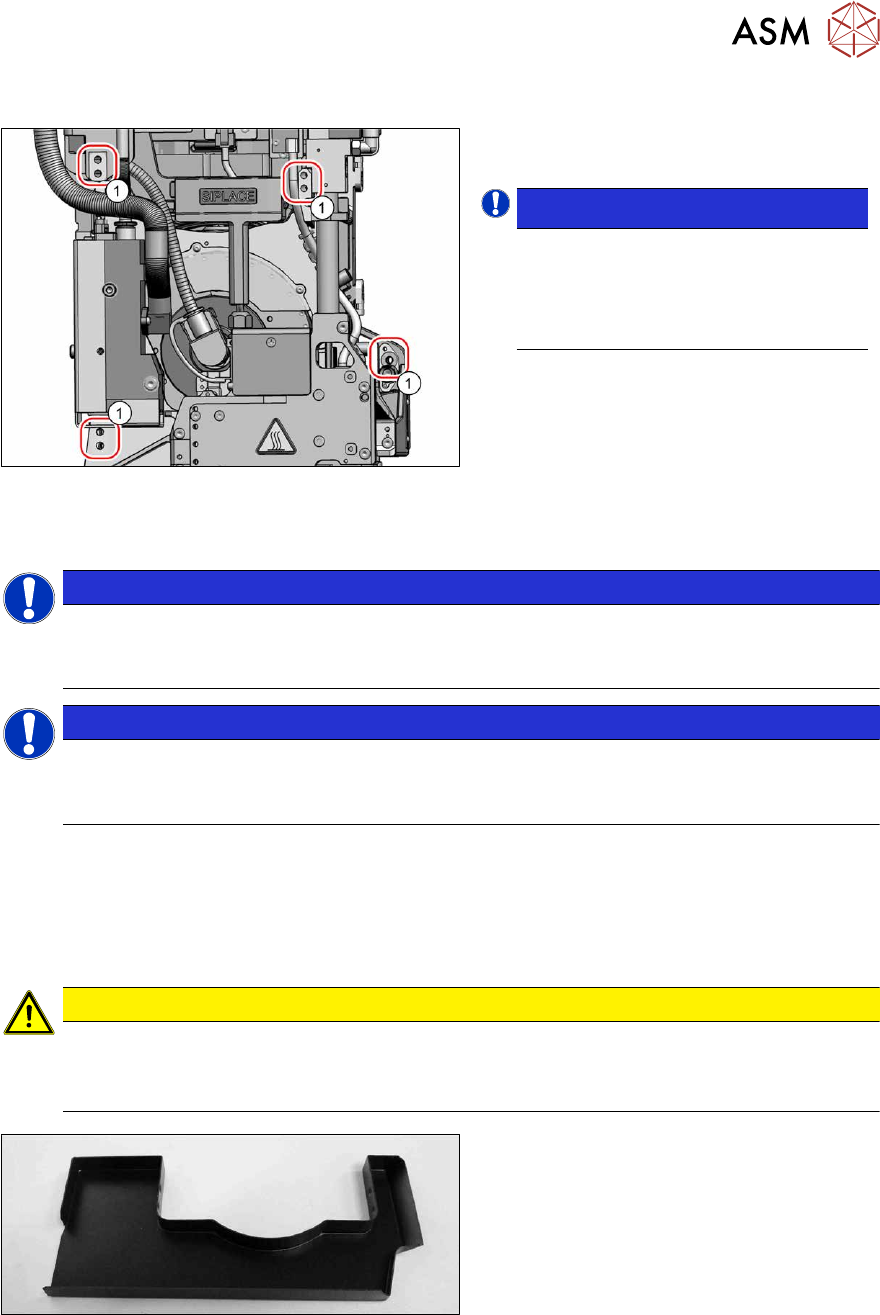

Abb.361: Übersicht (am Beispiel SILACE CPP-Kopf)
1. Befestigungslöcher (jezweiStück, je
nach Einbauhöhe)
 HINWEIS!
Die Länge des Abluftschlauches
"Silikonschlauch Di8 Da12 elektrisch
leitfähig 1m" [03006727Sxx] am
SIPLACE CPP/CPPM beträgt
316mm.
.
Ausbau
HINWEIS
Vakuumtest
► Führen Sie vor dem Ausbau des Bestückkopfes ggf. einen Vakuumtest durch.
Lesen Sie dazu die "Serviceanleitung Vakuumtest" [DEEN:00196101‑xx].
HINWEIS
Fast Hardware Exchange (FHE)
► Beachten Sie zum Kopf-Tausch auch den Abschnitt 8.1 "Fast Hardware
Exchange" [}263].
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Stellen Sie die Druckluftversorgung ab.
5.2 "Druckluftzufuhr sperren" [}90]
VORSICHT
Demontieren Sie den Bestückkopf sehr vorsichtig!
Die Prismen des BE-Sensors unterhalb des Bestückkopfes können beschädigt werden.
► Stellen Sie den Bestückkopf niemals auf dem BE-Sensor ab.
Abb.362: BE-Sensorschutzkappe
► Setzen Sie die BE-Sensorschutzkappe
auf den BE-Sensor des Bestückkopfes.
