6 Portale 6.4 Kabelschlepp und Leiterplatten 140 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 6.4.7 Modul Powercube auf dem Kopfinterface tauschen HINWEIS SIPLACE C&P20 P/P2 Für den Betrieb eines SIPLACE C&a…
6 Portale
6.4 Kabelschlepp und Leiterplatten
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 139
7-Segment-Anzeige V2 [03091013-01] [03091023-01]
Anzeige Status Beschreibung
Dezimalpunkt Blinkt HCU2 OK
7-Segment-Anzeige V12 [03091013-01] [03091023-01]
Anzeige Status Beschreibung
Dezimalpunkt Blinkt HCU1 OK
DIP-Schalter S1 [03091013-01] [03091023-01]
Schalter Status Signalname Beschreibung
Portal 1 Portal 2 Portal 3 Portal 4
S1.1 OFF/ON Portal_ID0 OFF ON OFF ON
S1.2 OFF/ON Portal_ID1 OFF OFF ON ON
S1.3 OFF COM_BOOT_HCU ON: HCU in Bootstrap-Modus setzen
S1.4 OFF RESET_HCU2 ON: Reset HCU2
S1.5 OFF RESET_HCU1 ON: Reset HCU1
S1.6 OFF LUEFTER Nicht benutzt
S1.7 OFF DCDC_OFF ON: Reset, wenn nicht alle Spannungen vorhan-
den sind
S1.8 OFF HCU_1_2 Nicht benutzt
6 Portale
6.4 Kabelschlepp und Leiterplatten
140 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
6.4.7 Modul Powercube auf dem Kopfinterface tauschen
HINWEIS
SIPLACE C&P20 P/P2
Für den Betrieb eines SIPLACE C&P20P/P2 müssen einige zusätzliche Voraussetzungen
erfüllt sein:
► Das Modul Powercube muss mindestens Funktionsstand [03055514-02] haben.
► Eine vollständige Liste der Voraussetzungen finden Sie im Abschnitt 8.5 "SIPLACE
C&P20P/M2 tauschen" [}271].
Übersicht

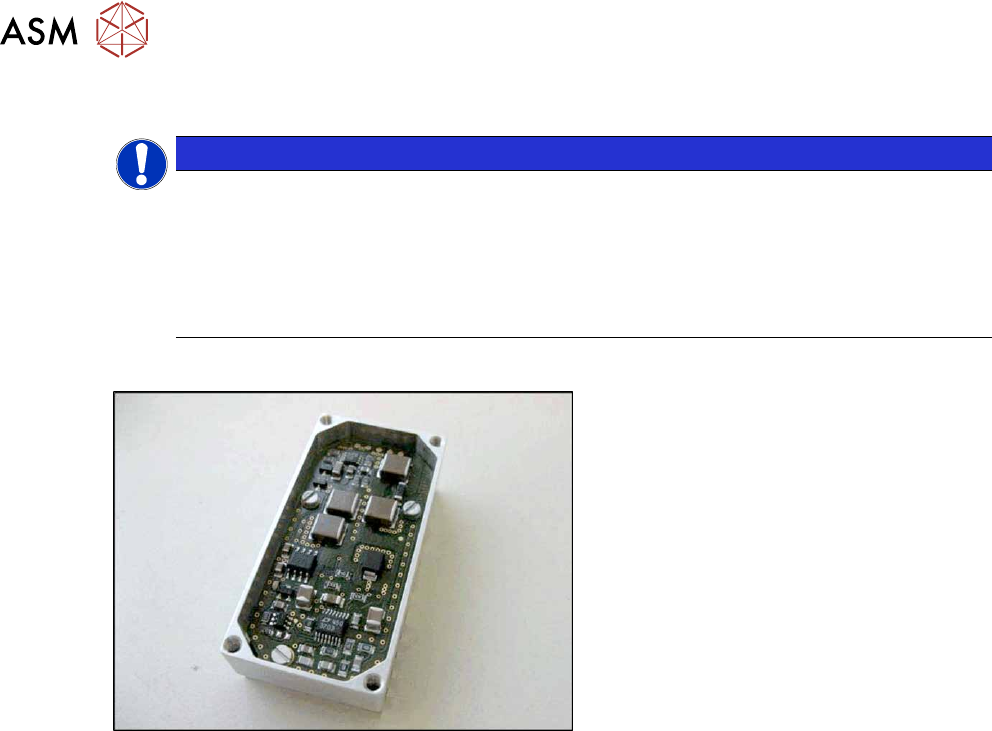

Abb.175: Modul Powercube
Modul Powercube [03055514-xx]
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Bauen Sie das Kopf-Interface aus.
6.4.6 "Kopf-Interface tauschen" [}135]
► Entfernen Sie die vier Befestigungsschrauben des Powercubes und nehmen Sie den Power-
cube vorsichtig vom Kopfinterface ab.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgenden Hinweis:
► Achten Sie auf die korrekte Positionierung des Powercubes.
6 Portale
6.4 Kabelschlepp und Leiterplatten
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 141
6.4.8 Vision-Head-Interface (VHI) tauschen
Teile, Hilfsmittel und Werkzeug
●
Vision-Head-Interface (VHI) [03115454-xx]
Übersicht
Abb.176: Platinen auf dem Portal
1. Vision-Head-Interface (VHI)
2. Kopf-Interface
3. Power-Cube auf dem Kopf-Interface
Abb.177: Vision-Head-Interface
