9 Bauelemente-Zuführung 9.6 Smart Pin Support 384 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 Übersicht Abb.529: Spiralkabel – Alte und neue Version A = Alte Version des Pin-Pickers B = Neue Version des Pin-Pi…
9 Bauelemente-Zuführung
9.6 Smart Pin Support
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 383
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Bauen Sie den Pin-Picker aus.
9.6.1 "Pin-Picker komplett tauschen" [}373]
► Nehmen Sie die Zugentlastung am Zylinder-Rückteil ab.
► Nehmen Sie die Zugentlastung an der Pneumatikzylinder-Führung ab.
► Ziehen Sie den Spiralschlauch am Pneumatikanschluss des Rückhol-Zylinders ab.

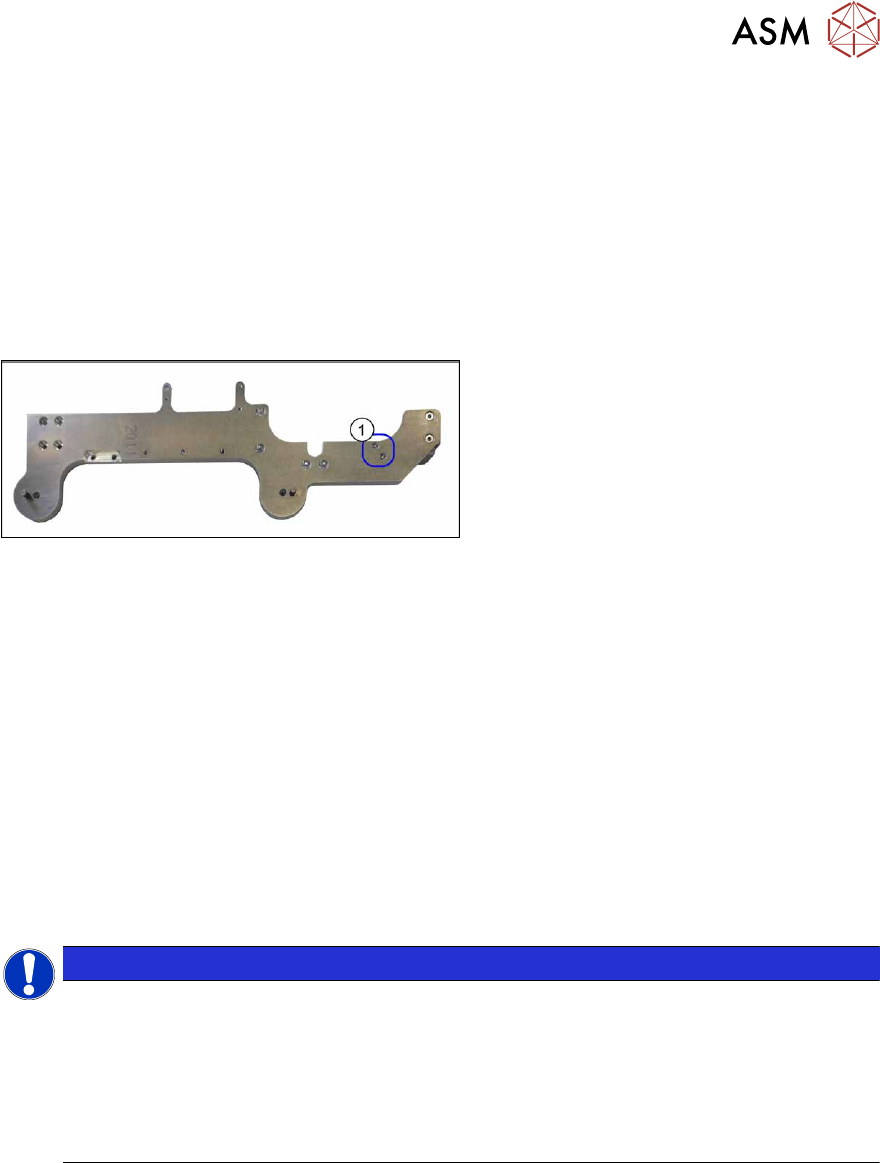

Abb.528: Befestigungsschrauben Ventilblock
► Entfernen Sie die beiden Befestigungs-
schrauben(1)
des Ventilblocks. Diese
befinden sich auf der Rückseite des
Pin-Pickers.
► Ziehen Sie den Spiralschlauch vom Ventilblock ab.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgenden Hinweis:
► Achten Sie darauf, dass der Spiralschlauch nicht scheuert. Der Spiralschlauch und das Spiral-
kabel dürfen sich in ganz ausgezogenem Zustand nicht berühren.
9.6.9 Spiralkabel tauschen
Teile, Hilfsmittel und Werkzeug
●
Spiralkabel [03090273-xx]
●
Sicherungslack rot [00318197-xx]
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
HINWEIS
Zugentlastungen tauschen
Beachten Sie bei allen Arbeiten am Spiralschlauch oder am Spiralkabel die technische
Information "Smart Pin Support: Tausch defekter Spiralkabel am Pin-Picker
(Update)" [DE:TI2013‑09D04] [EN:TI2013‑09E04].
► Bestellen Sie ggf. zusätzlich folgende Teile:
Abdeckblech/SPS [03102482-xx]
Schlauchhalter/SPS [03102480-xx]
9 Bauelemente-Zuführung
9.6 Smart Pin Support
384 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
Übersicht
Abb.529: Spiralkabel – Alte und neue Version
A = Alte Version des Pin-Pickers
B = Neue Version des Pin-Pickers
1. Zugentlastung am Zylinder-Rückteil
1a: Alte Version
1b: Neue Version
2. Zugentlastung an der Pneumatikzylin-
der-Führung
2a: Alte Version
2b: Neue Version
3. Anschluss Spiralkabel (an der Unter-
seite der Ansteuerplatine)
4. Ansteuerplatine
5. Spiralkabel
6. Anschluss Spiralkabel am Zylinder-Vor-
derteil
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Bauen Sie den Pin-Picker aus.
9.6.1 "Pin-Picker komplett tauschen" [}373]
► Nehmen Sie die Zugentlastung am Zylinder-Rückteil ab.
► Nehmen Sie die Zugentlastung an der Pneumatikzylinder-Führung ab.
► Stecken Sie das Spiralkabel am Zylinder-Vorderteil ab.
► Fädeln Sie das Spiralkabel bis zur Ansteuerplatine aus.
► Stecken Sie das Spiralkabel an der Ansteuerplatine ab.
► Nehmen Sie das Spiralkabel ab.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Achten Sie auf eine korrekte Kabelverlegung.
► Achten Sie darauf, dass das Spiralkabel nicht scheuert. Der Spiralschlauch und das Spiralka-
bel dürfen sich in ganz ausgezogenem Zustand nicht berühren.
► Sichern Sie den unteren Stecker am Zylinder-Vorderteil mit Schraubensicherungslack.
► Ersetzen Sie ggf. geöffnete Kabelbinder.
9 Bauelemente-Zuführung
9.6 Smart Pin Support
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 385
9.6.10 Rundkabel tauschen
Teile, Hilfsmittel und Werkzeug
●
Anschlusskabel SPS [03091099-xx]
HINWEIS
Ansteuerplatine SPS
Das neue Anschlusskabel SPS und die alte Ansteuerplatine SPS sind nicht kompatibel.
► Tauschen Sie ggf. auch die Ansteuerplatine SPS.
Übersicht
Abb.530: Rundkabel
1. Kopfinterface am Portal
2. Rundkabel
3. Kabelbinder
4. Ansteuerplatine SPS am Pin-Picker
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Stecken Sie das Rundkabel am Kopfinterface ab.
► Stecken Sie das Rundkabel an der Ansteuerplatine SPS ab.
► Nehmen Sie das Rundkabel ab. Öffnen Sie dazu die Kabelbinder am Rundkabel.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Ersetzen Sie die Kabelbinder.
► Achten Sie darauf, dass das Kabel nicht zwischen die Puffer der X-Achse geraten kann.
