6 Portale 6.3 X- und Y-Achse 116 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 ► Bewegen Sie den Kopf bzw. das Portal manuell hin und her. Mit der Bewegung kann der kor- rekte Verlauf des Spursignals am Prüfgerät…
6 Portale
6.3 X- und Y-Achse
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 115
6.3.4 Spursignale und Nullimpuls
Hilfsmittel und Werkzeug

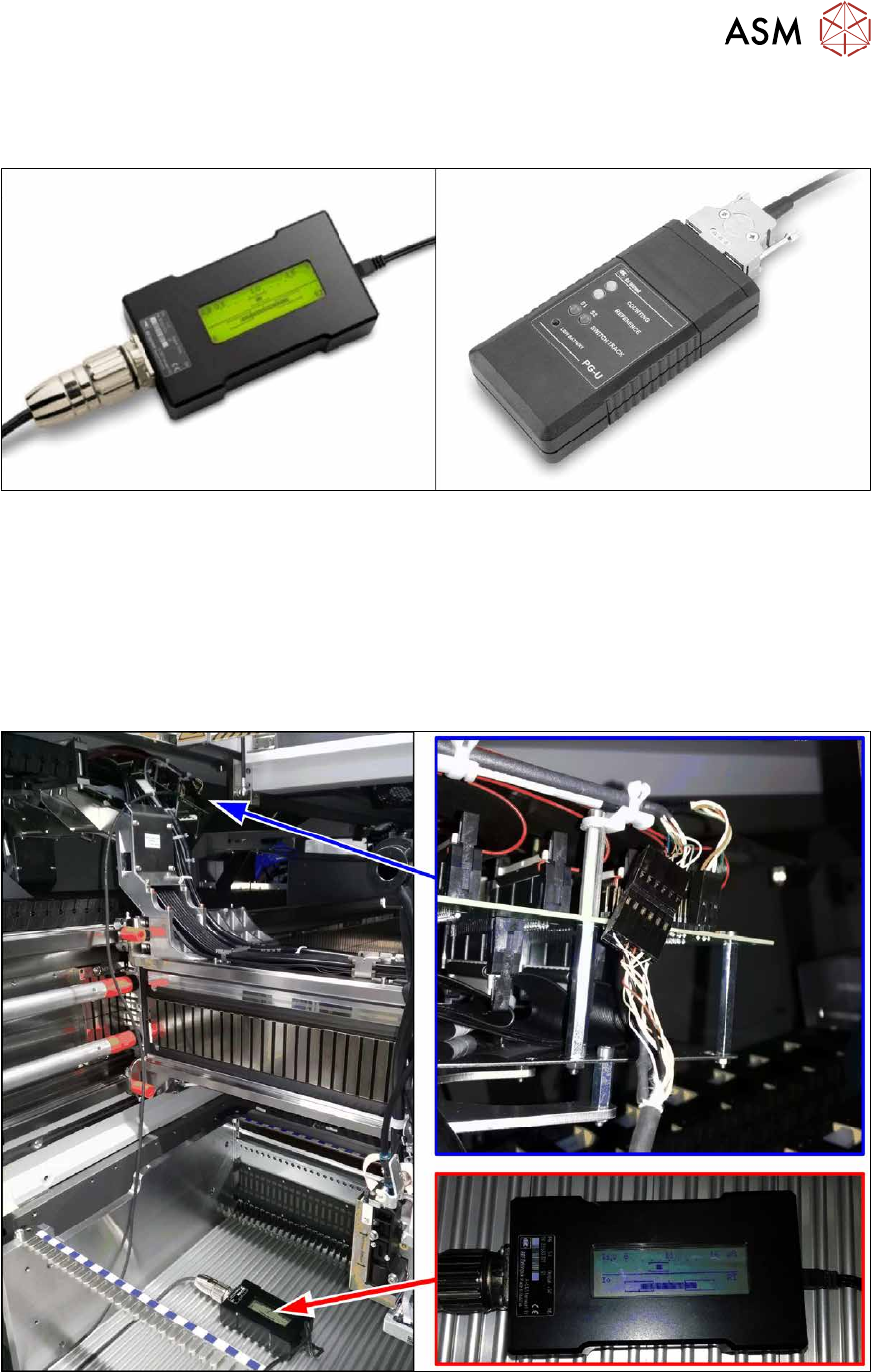

Abb.139: Prüfgeräte PG1-I und PG-U
Wählen Sie das zu Ihrem Inkrementalgeber passende Prüfgerät:
●
Für MS22/25-Inkrementalgeber: Prüfgerät PG1-I [03102699‑xx]
●
Für MS20/30/35-Inkrementalgeber: Prüfgerät PG-U [03071361‑xx]
Kontrolle
Zur Überprüfung des Nullimpulses gehen Sie wie folgt vor:
► Schalten Sie die Maschine aus.
Abb.140: Prüfgerät
► Ziehen Sie den Stecker des Inkrementalgebers vom Kopf-Interface bzw. dem Portal-Interface
ab und verbinden Sie diesen mit dem Prüfgerät (siehe auch 6.3.4.1
"Prüfgerät – Bedie-
nung" [}116]).
6 Portale
6.3 X- und Y-Achse
116 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
► Bewegen Sie den Kopf bzw. das Portal manuell hin und her. Mit der Bewegung kann der kor-
rekte Verlauf des Spursignals am Prüfgerät abgelesen werden.
► Befindet sich das Spursignal nicht innerhalb der Toleranzen, so muss der Inkrementalgeber
neu eingestellt werden. Der Inkrementalgeber ist dann entweder zu nah, zu weit weg, schräg
und/oder versetzt angebracht worden.
6.3.4.1 Prüfgerät – Bedienung
► 6.3.4.1.1 "Prüfgerät PG1-I [03102699 xx]" [}116]
► 6.3.4.1.2 "Prüfgerät PG-U [03071361 xx]" [}118]
Prüfgerät PG1-I [03102699 xx]

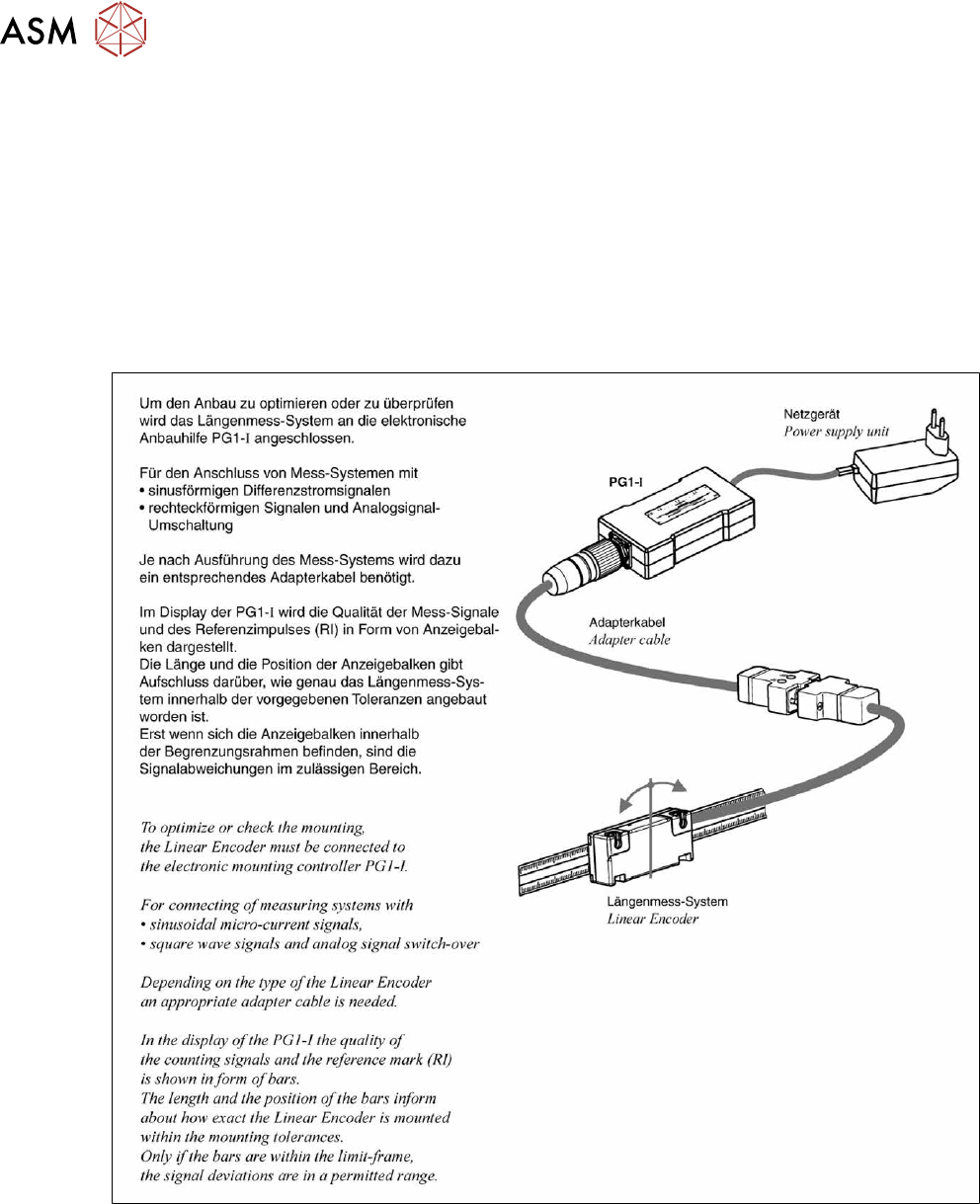

Abb.141: Bedienung Prüfgerät PG1-I – 1
6 Portale
6.3 X- und Y-Achse
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 117

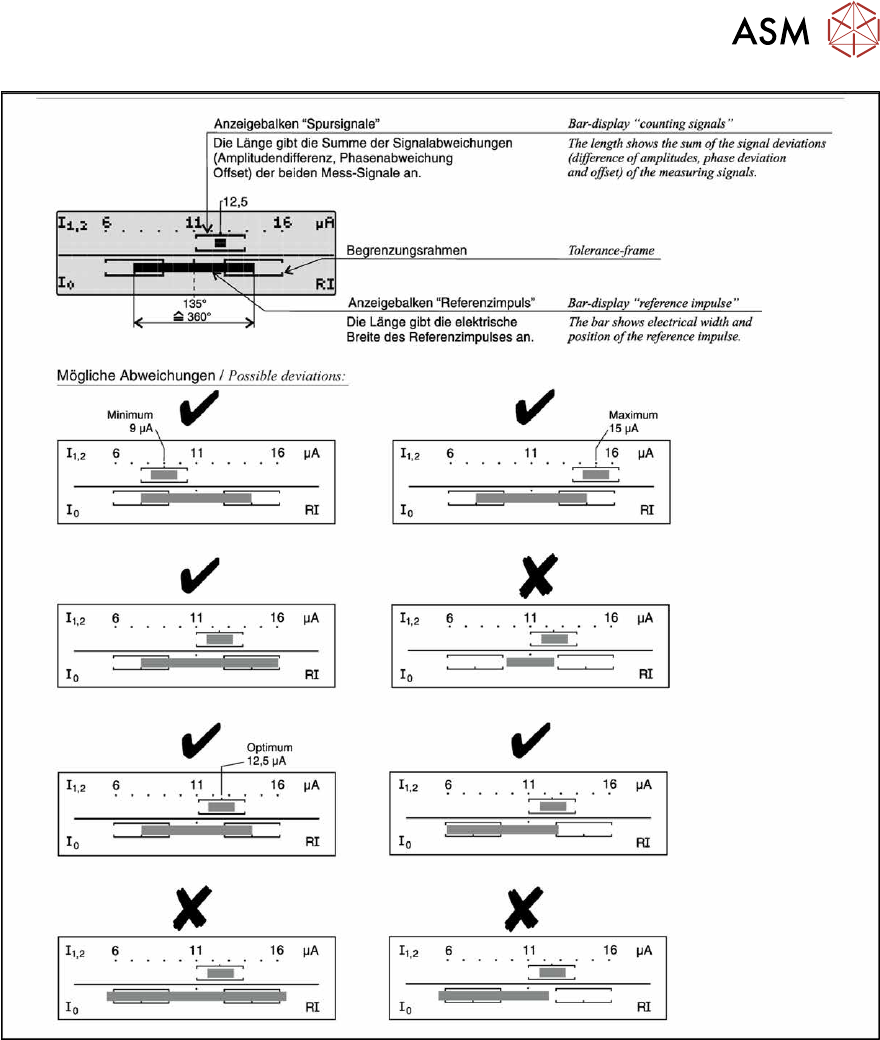

Abb.142: Bedienung Prüfgerät PG1-I – 2
