9 Bauelemente-Zuführung
9.5 Manueller Tisch und JEDEC Tray Feeder
370 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
9.5.2 SIPLACE JTF-S

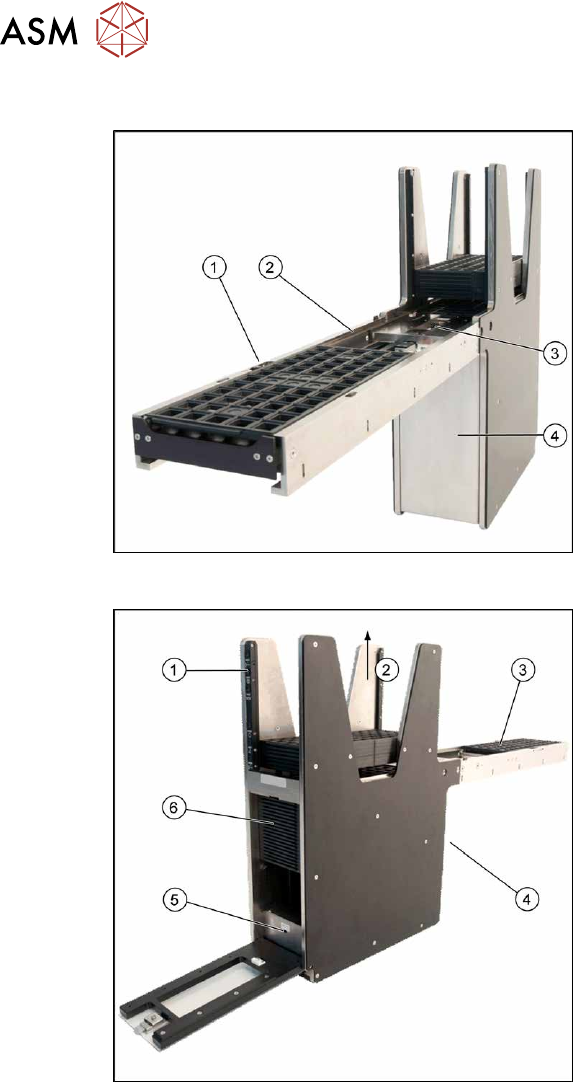

Abb.506: SIPLACE JTF-S – Vorderseite
SIPLACE JTF-S [166670]:
1. Trayklemmung
2. Transportriemen
3. Zurückstoßeinheit / Return Tray Pusher
4. Steuerung des Feeders (hinter
Abdeckung)
Abb.507: SIPLACE JTF-S – Rückseite
1. Manuelle Bedienung / Panel
2. Entladerichtung der leeren JEDEC-
Trays
3. Pick-Position der Trays
4. Steuerung des Feeders (Rückseite)
5. Schalter Tray Dick / Dünn
6. Lift der Trays
9 Bauelemente-Zuführung
9.5 Manueller Tisch und JEDEC Tray Feeder
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 371
9.5.3 Adapter

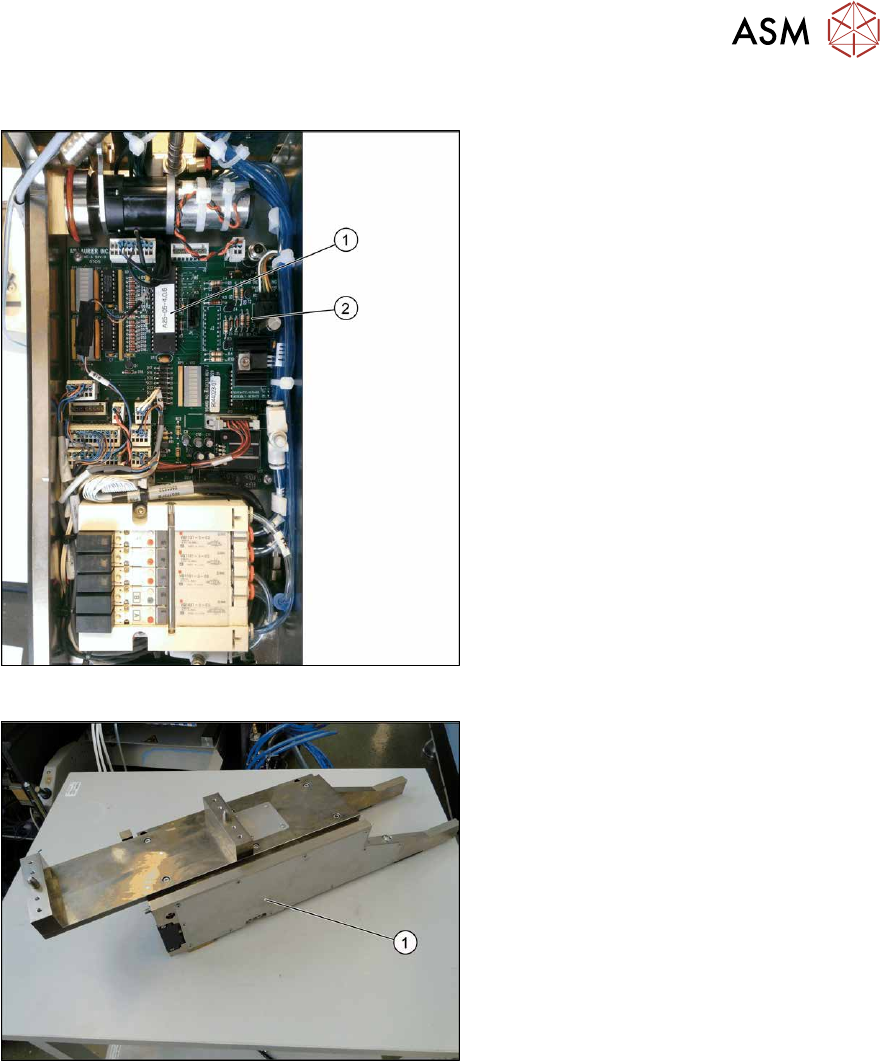

Abb.508: EEPROM und Adapterplatine 30V
1. EEPROM
2. Adapterplatine 30V
Abb.509: Adapter
1. Adapter für SIPLACE JTF-S, SIPLACE
JTF‑M
– Adapter für SIPLACE JTF-M
[03110216‑xx]
– Adapter für SIPLACE JTF-S
[03110552‑xx]
Die beiden Adapter sind mechanisch iden-
tisch und unterscheiden sich nur in ihrer
eSW.
9 Bauelemente-Zuführung
9.6 Smart Pin Support
372 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
9.6 Smart Pin Support
Beachten Sie für alle Arbeiten am Smart Pin Support auch die Montageanleitung:
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]

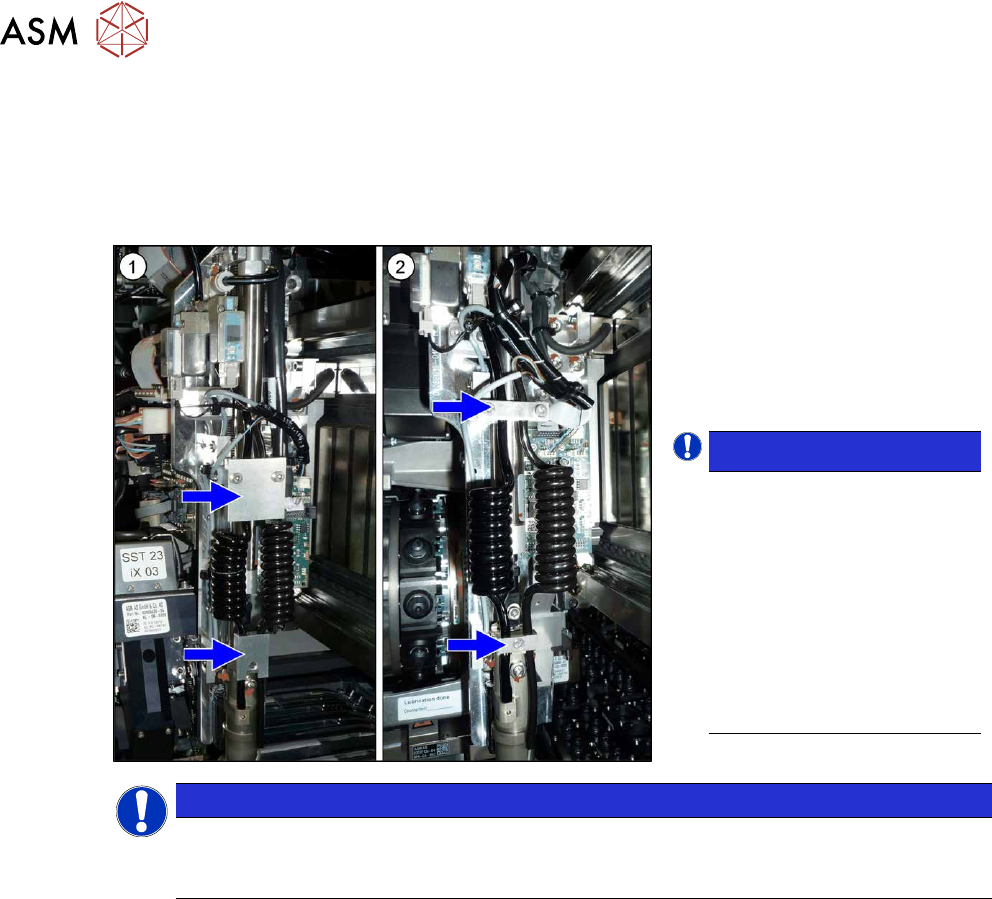

Vergleich
1. Pin-Picker an der SIPLACE
X‑SerieS mit neuen Zugent-
lastungen
2. Pin-Picker an der SIPLACE
X‑SerieS mit alten Zugentlas-
tungen
HINWEIS!
Beispielhafte Beschreibung
Die Servicearbeiten sind bei-
spielhaft an einem Pin-Picker
der SIPLACE SX1/SX2 V2
mit alten Zugentlastungen
beschrieben. Die Vorgehens-
weise an anderen Maschinen
oder anderen Pin-Picker-Ver-
sionen ist analog. Auf rele-
vante Unterschiede wird
explizit hingewiesen.
.
HINWEIS
Befestigungsschrauben
Die Befestigungsschrauben des Pin-Pickers sind an der SIPLACE X‑SerieS als unverlier-
bare Schrauben ausgeführt.
