6 Portale
6.6 MHCU, Platinen und Kamera
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 153
Version 05

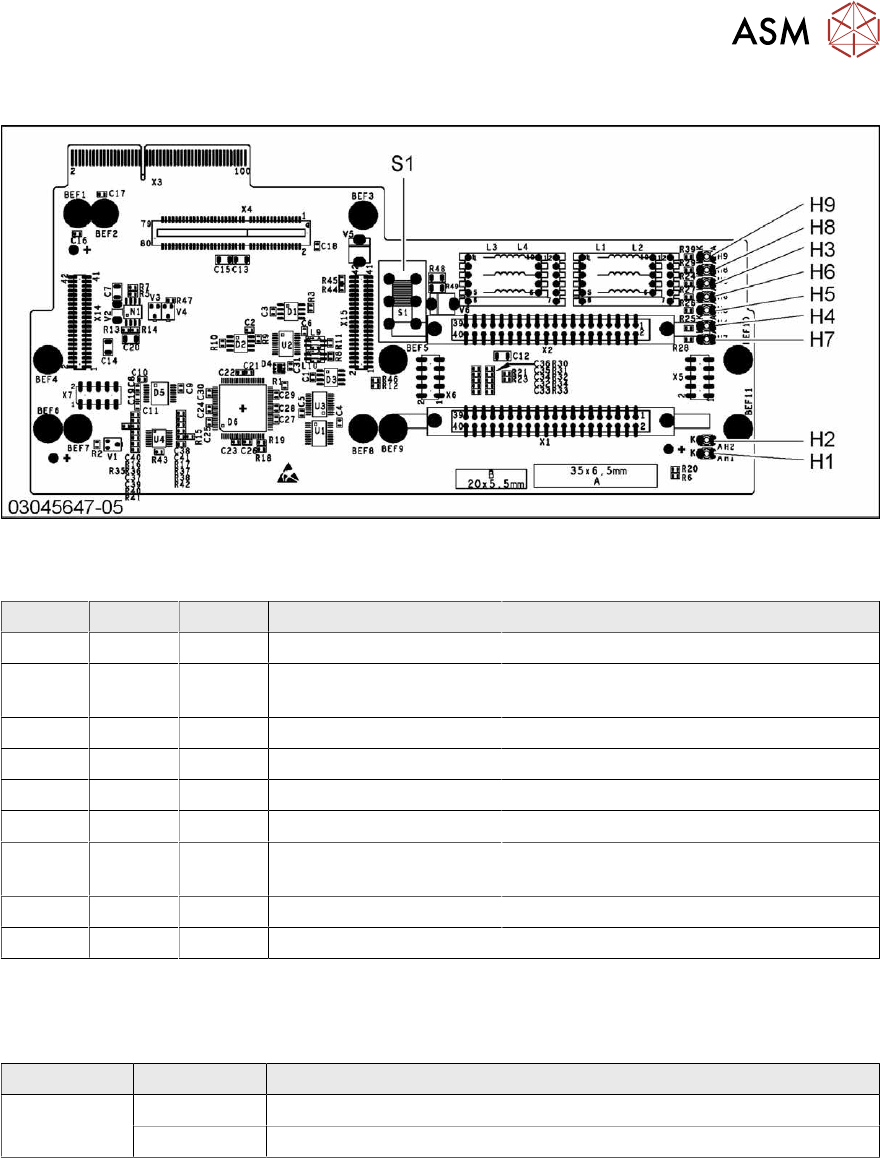

Abb.192: X-Basisadapter C&P
LED [03045647-05]
LED Farbe Status Signalname Beschreibung
H1 GN ON BE_SENSOR BE-Sensor aktiv
H2 GN ON - Der Programmierstecker für die MHCU
ist angeschlossen
H3 RD ON FPGA_TEST_6 Fehler bei 1,5V-Spannungsversorgung
H4 RD ON FPGA_TEST_2 Fehler bei 3,3V-Spannungsversorgung
H5 RD ON FPGA_TEST_4 Fehler bei 5V-Spannungsversorgung
H6 RD ON FPGA_TEST_1 Fehler bei 15V-Spannungsversorgung
H7 RD ON FPGA_TEST_3 Fehler bei DP-Stromversorgung, vor-
übergehend ohne Funktion
H8 RD ON FPGA_TEST_5 Fehler bei 24V-Spannungsversorgung
H9 RD ON POWERFAIL_LOCAL PowerFail auf Platine
Die Spannungsüberwachungen sprechen an, sobald die Sollspannung um 5% über- oder unter-
schritten wird.
Schalter S1 [03045647-05]
Schalter Status Funktion
S1 40 V Zwischenkreisspannung für Z-Achse --> C&P20A/M/P
150 V Zwischenkreisspannung für Z-Achse --> CPP
Mit dem Schalter S1 wird die Zwischenkreisspannung für die Z-Achse eingestellt
Bei falscher Einstellung kann nichts zerstört werden. Die MHCU gibt in diesem Fall eine Fehlermel-
dung aus.
6 Portale
6.6 MHCU, Platinen und Kamera
154 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
6.6.3 X-Basisadapter Twin
Abb.193: X-Basisadapter Twin [03062201-03]
X4 X14 X15 Anschlüsse für MHCU (Twin-
Modul2)
X9 X16 X17 Anschlüsse für MHCU (Twin-
Modul1)
X30 X31 Anschlüsse Twin-Modul 2 X32 X33 Anschlüsse Twin-Modul 1
X3 Anschluss an Kopf-Interface H2 bis H9 LEDs (s.u.)
LED [03054879-03]
LED Farbe Status Signalname Beschreibung
H2 GN ON - Programmierstecker für MHCU2 angeschlossen
H3 RD ON FPGA_TEST_6 1,5VDC PowerFail
H4 RD ON FPGA_TEST_2 3,3VDC PowerFail
H5 RD ON FPGA_TEST_4 5VDC PowerFail
H6 RD ON FPGA_TEST_1 15VDC PowerFail
H7 RD ON FPGA_TEST_3 DP PowerFail, nicht benutzt
H8 RD ON FPGA_TEST_5 24VDC PowerFail
H9 RD ON POWER-
FAIL_LOCAL
PowerFail-Platine:
ON, wenn 1,5VDC, 3,3VDC, 5VDC und 15VDC
außerhalb des zulässigen Bereichs liegen
Die Spannungsüberwachungen sprechen an, sobald die Sollspannung um 5% unterschritten wird.
6 Portale
6.6 MHCU, Platinen und Kamera
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 155
6.6.4 Verbindungskabel vom Twin-Modul zum Basisadapter tauschen
Teile, Hilfsmittel und Werkzeug
●
Kabel / X-Verbindungskabel Twin [03062202-xx]
Übersicht
Abb.194: Kabel
1. Verbindungskabel vom Twin-Modul
zum Basisadapter
2. Twin-Module
3. MHCUs auf dem Basisadapter
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Bauen Sie beide Twin-Module aus der Maschine aus.
8.8
"SIPLACE Twin tauschen" [}285]
► Bauen Sie den Kopfadapter aus der Maschine aus und demontieren Sie die beiden MHCUs.
6.6.1
"MHCU, Basis- und Kopfadapter tauschen" [}150]
► Ziehen Sie die beiden Verbindungskabel ab.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
