6 Portale 6.4 Kabelschlepp und Leiterplatten Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 137 Platinenbeschreibung Kopf-Interface C700X-L/R HR Es gibt zwei Bauformen für das Kopf-Interface. Je nach Portal wird d…
6 Portale
6.4 Kabelschlepp und Leiterplatten
136 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
Einbau
► Übernehmen Sie die Einstellung der DIP-Schalter vom alten Kopf-Interface.
Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende
Hinweise:
Abb.172: Leerstecker
► Sichern Sie den Stecker X1 am Kopf-
Interface, wenn vorhanden, mit zwei
Leersteckern(1)
.
VORSICHT!
Ohne die Leerstecker besteht Kurz-
schlussgefahr durch die Platinenab-
deckung!
.
6 Portale
6.4 Kabelschlepp und Leiterplatten
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 137
Platinenbeschreibung Kopf-Interface C700X-L/R HR
Es gibt zwei Bauformen für das Kopf-Interface. Je nach Portal wird das Kopf-Interface C700X‑L
oder C700X‑R verwendet.
Abb.173: Standardportal (nicht gedreht) [03091013-01]
6 Portale
6.4 Kabelschlepp und Leiterplatten
138 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021

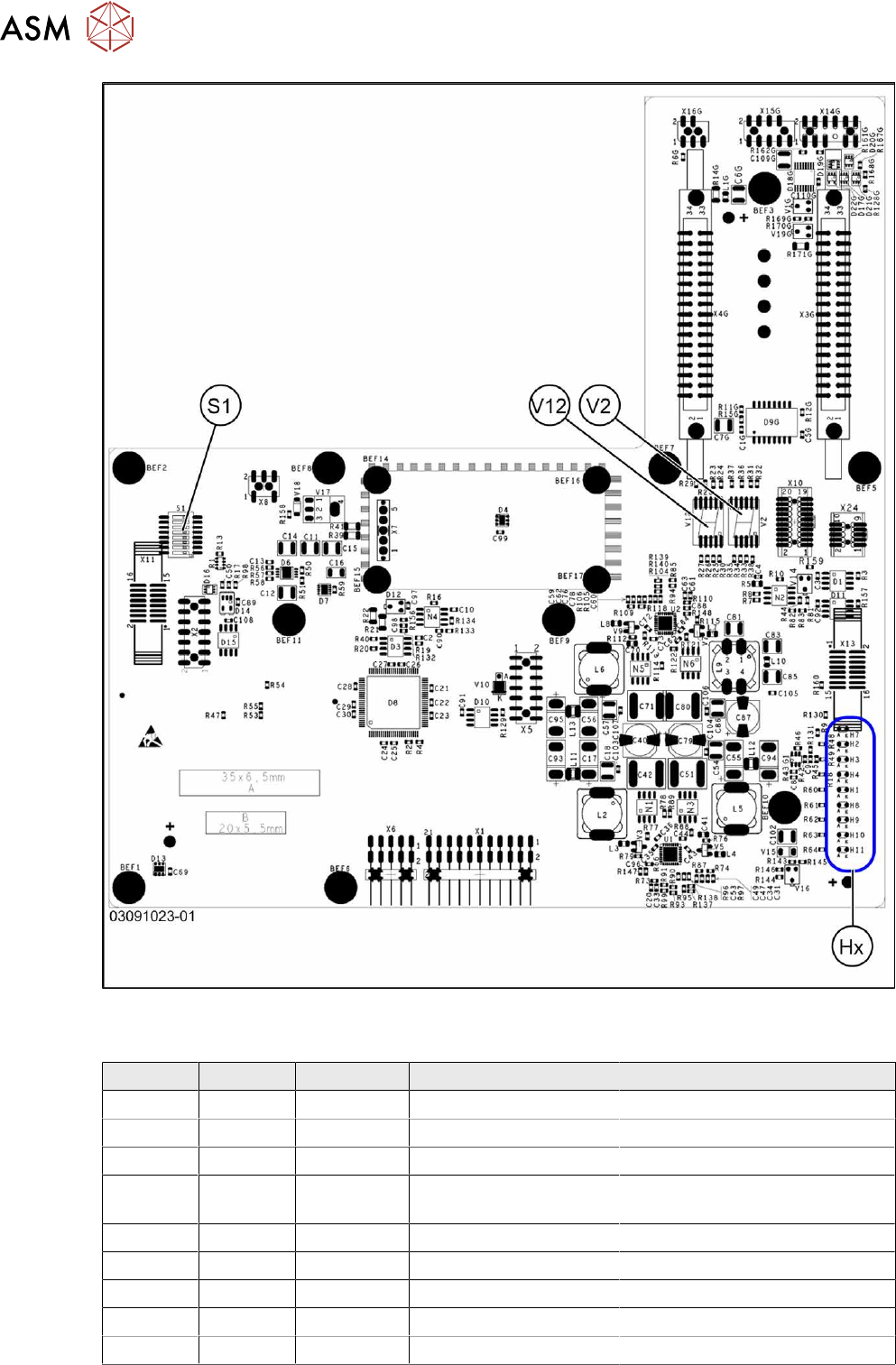

Abb.174: Gedrehtes Portal (Portal 2 und 4 an X4i S) [03091023-01]
LEDs (Hx) [03091013-01] [03091023-01]
LED Farbe Status Signalname Beschreibung
H1 RD - HCU1_LED_ERROR Nicht benutzt
H2 RD ON POWERFAIL_BASE PowerFail vom Stromversorger
H3 RD ON NOTAUS_3V Not-Aus: Haube geöffnet
H4 RD ON POWERFAIL_LO-
CAL_3V
PowerFail Local: Fehler bei
1.5V, 3.3V, 5V, +15V, -15V
H7 RD ON X_TEMP_SENS X-Motor: Temperatur zu hoch
H8 RD - HCU2_LED_ERROR Nicht benutzt
H9 RD - HCU1_LED_READY Nicht benutzt
H10 RD - HCU2_LED_READY Nicht benutzt
H11 GN ON LED_5V_OK FPGA OK
