9 Bauelemente-Zuführung
9.1 Schneidgerät
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 301
9.1.6 Prallblech tauschen
Teile
Abb.390: Prallblech
03019896‑xx Prallblech
Hilfsmittel und Werkzeug
00353832-xx Inbusschlüsselsatz
Seitenschneider
Kabelbinder
Übersicht
Abb.391: Schneidgerät
1. Prallblech [03019896-xx]
2. Zwei Befestigungsschrauben
3. Halter, der Prallblech und Schutzblech
verbindet
 VORSICHT!
Verletzungsgefahr
Es besteht Verletzungsgefahr an der
Schneidkante der Messer.
.
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Bauen Sie das Schneidgerät aus der Maschine aus.
9.1.4 "Schneidgerät am BE-Einzug tauschen" [}296]
► Biegen Sie die beiden Halter mit einer Zange auf.
► Entfernen Sie die beiden Befestigungsschrauben am Prallblech.
► Entfernen Sie die Prallblecheinheit vom Schneidgerät.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
9 Bauelemente-Zuführung
9.1 Schneidgerät
302 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021

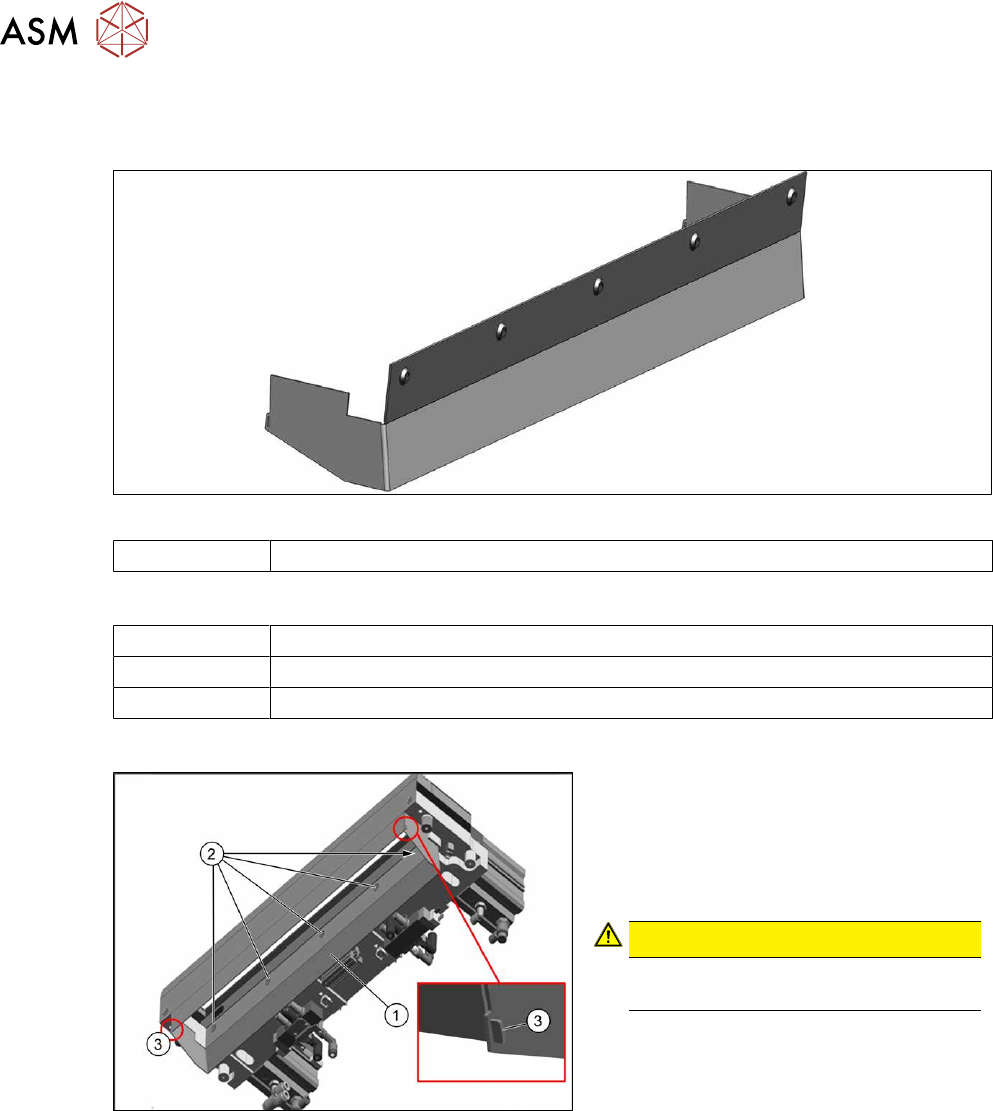

9.1.7 Schutzblech tauschen
Teile
Abb.392: Schutzblech
03019894‑xx Schutzblech
Hilfsmittel und Werkzeug
00353832-xx Inbusschlüsselsatz
Seitenschneider
Kabelbinder
Übersicht
Abb.393: Schutzblech am Schneidgerät
1. Schutzblech [03019894‑xx]
2. Fünf Befestigungsschrauben
3. Halter, der Prallblech und Schutzblech
verbindet
 VORSICHT!
Es besteht Verletzungsgefahr an der
Schneidkante der Messer.
.
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Bauen Sie das Schneidgerät aus der Maschine aus.
9.1.4 "Schneidgerät am BE-Einzug tauschen" [}296]
► Entfernen Sie die fünf Befestigungsschrauben am Schutzblech.
► Biegen Sie die beiden Halter mit einer Zange auf.
► Entfernen Sie das Schutzblech vom Schneidgerät.
9 Bauelemente-Zuführung
9.1 Schneidgerät
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 303
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem folgende
Hinweise:
Abb.394: Schutzblech einbauen
► Stellen Sie sicher, dass die fünf
Schrauben komplett versenkt sind. Die
Schrauben müssen plan mit dem
Schutzblech sein.
► Stellen Sie sicher, dass zwischen dem
Messer des Schneidgerätes und der
Innenkante des Prallblechs ein Spalt
ist(1)
.
► Wenn alles richtig ist, sollte an Posi-
tion(2)
das Prallblech anliegen.
9.1.8 Gelenk am Kurzhubzylinder tauschen
Teile
Abb.395: Gelenk
03000518-xx Gelenk am Kurzhubzylinder
03057290-xx 2x Innensechskant-Zylinderschrauben ISO4762-M5x35-12.9, geomet. 321+VL
(Schrauben für bewegliches Messer)
Hilfsmittel und Werkzeug
00376625‑xx Drehmomentschlüssel 2,5‑25Nm
03121952-xx Schmierfett BEM 34-132, 400 g Kartusche
03123777-xx Einhand-Fettpresse für 400ml Kartusche
00334892‑xx Loctite 243
00353832-xx Inbusschlüsselsatz
Seitenschneider
Kabelbinder
