9 Bauelemente-Zuführung 9.4 Docking-Station für BE-Wagen 352 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 Abb.476: Docking-Station – Rückseite 1 Steuerventil [03003489-xx] 9.4.11 "Steuerventil tauschen&quo…
9 Bauelemente-Zuführung
9.4 Docking-Station für BE-Wagen
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 351
9.4 Docking-Station für BE-Wagen
GEFAHR
Betriebsanleitung beachten
► Beachten Sie bei allen Arbeiten die Sicherheitshinweise aus der Betriebsanleitung!
9.4.1 Docking-Station für BE-Wagen – Übersicht

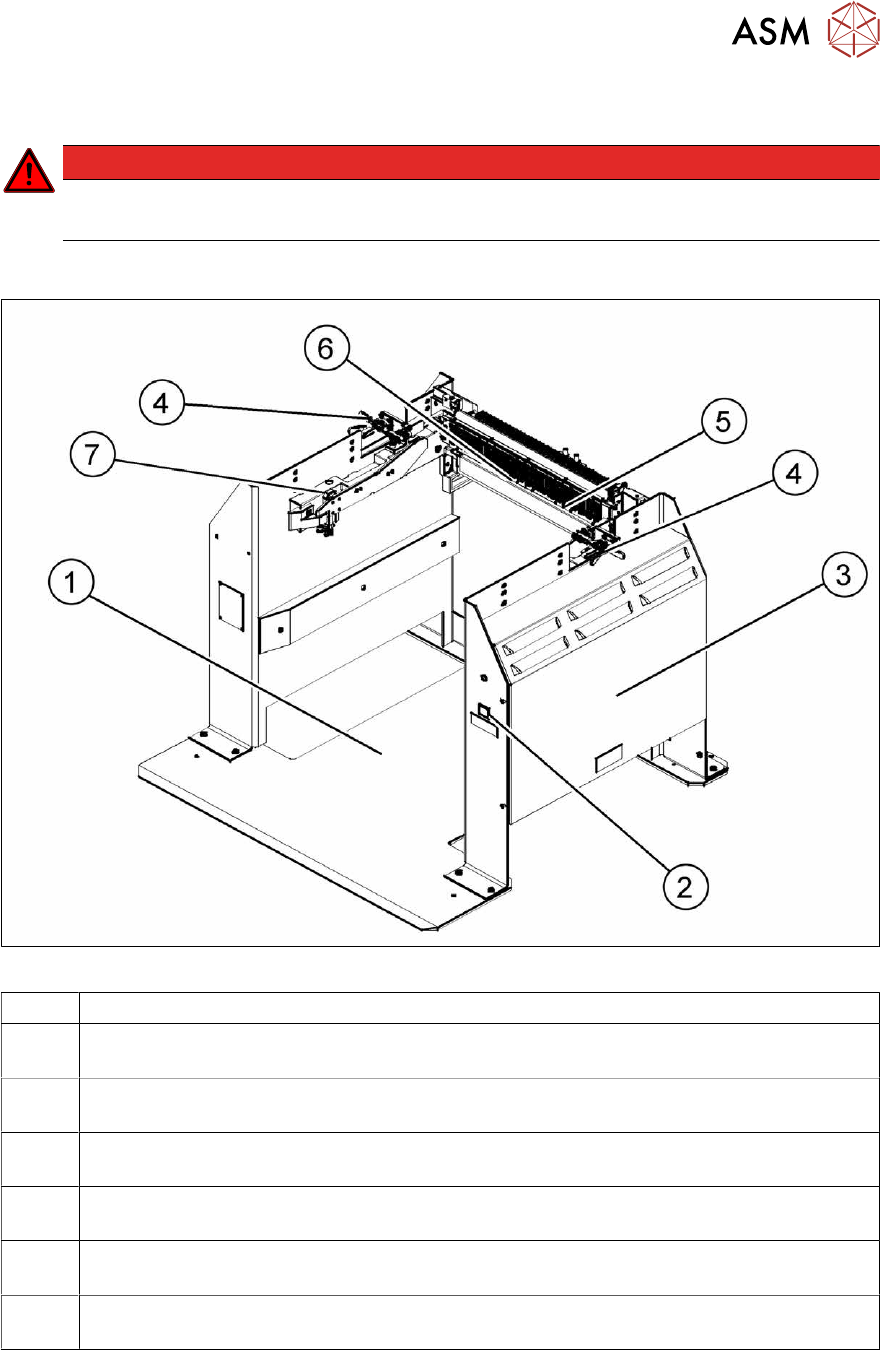

Abb.475: Docking-Station – Vorderseite
1 Docking-Station – komplett [00116933‑xx]
2 Drucktaster für Entriegelung [00334095-xx]
9.4.10
"Drucktaster für Entriegelung tauschen" [}366]
3 Netzteil und Druckregelventil für Verriegelungszylinder (hinter der Abdeckung)
9.4.2
"Netzteil tauschen" [}353]
4 Waagrechtspanner [03025104-xx]
9.4.5
"Waagrechtspanner tauschen" [}358]
5 Förderer-Entriegelung 40-fach [03011582‑xx]
9.4.7
"40-fach Förderer-Entriegelung tauschen" [}361]
6 Feeder Control Unit (FCU)
9.4.8
"Feeder-Control-Unit (FCU) tauschen" [}362]
7 Kurzhubzylinder der Sperreinheit [03034831‑xx]
9.4.4
"Kurzhubzylinder der Sperreinheit tauschen" [}356]
9 Bauelemente-Zuführung
9.4 Docking-Station für BE-Wagen
352 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021

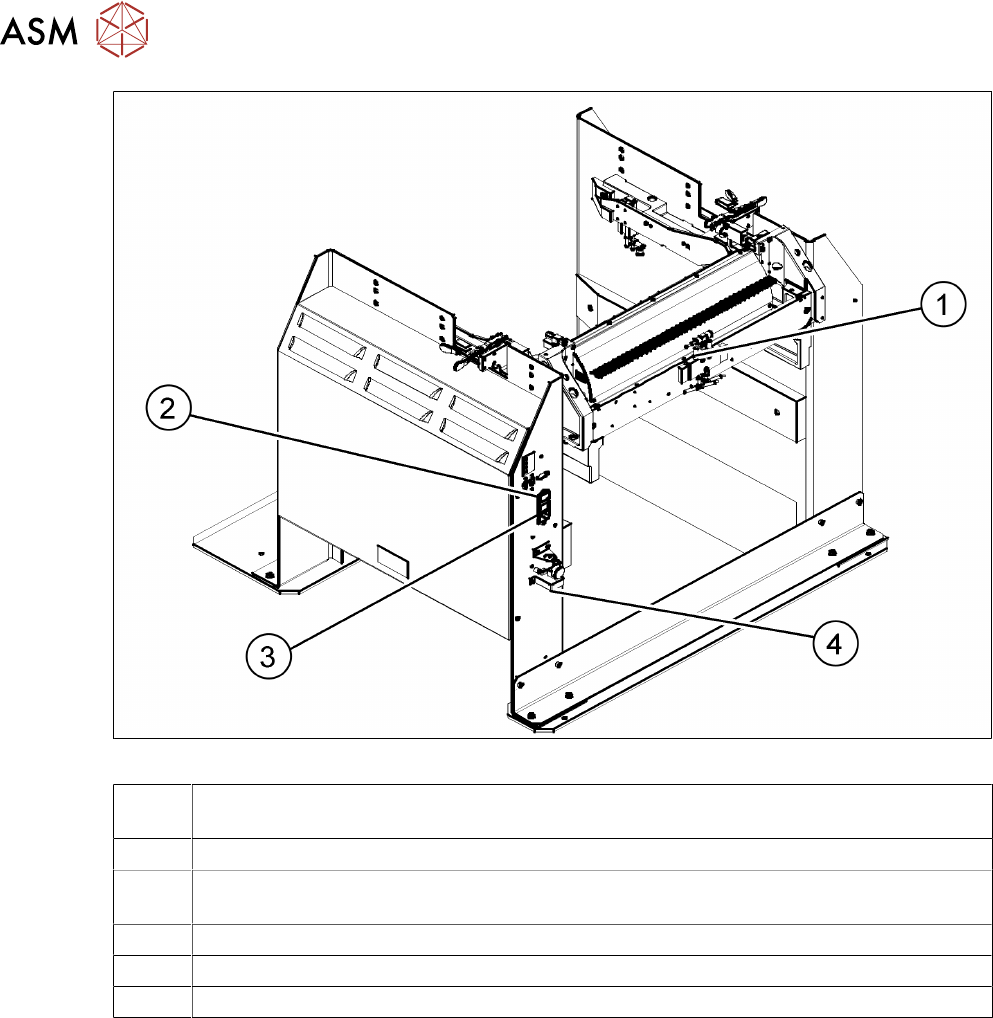

Abb.476: Docking-Station – Rückseite
1 Steuerventil [03003489-xx]
9.4.11
"Steuerventil tauschen" [}368]
2 Ein/Aus-Schalter
3 Feinsicherung [03033387‑xx]
9.4.3
"Feinsicherung tauschen" [}355]
4 Druckregelventil für Bulkcase-Feeder und Hauptanschluss (5,5bar)
9.4.6 "Positions-Endschalter der BE-Wagenverriegelung tauschen" [}359]
9.4.9 "Kopplung - Erdung und Druckluft für Bulk-Case tauschen" [}365]
9 Bauelemente-Zuführung
9.4 Docking-Station für BE-Wagen
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 353
9.4.2 Netzteil tauschen
HINWEIS
Technische Information beachten
► Beachten Sie hierzu die technische Information "Netzteil für Docking-Station für
BE‑Wagen SIPLACEX [116933] und SX [116965] ist abgekün-
digt" [DE:TI2015‑04D07] [EN:TI2015‑04E07].
Teile

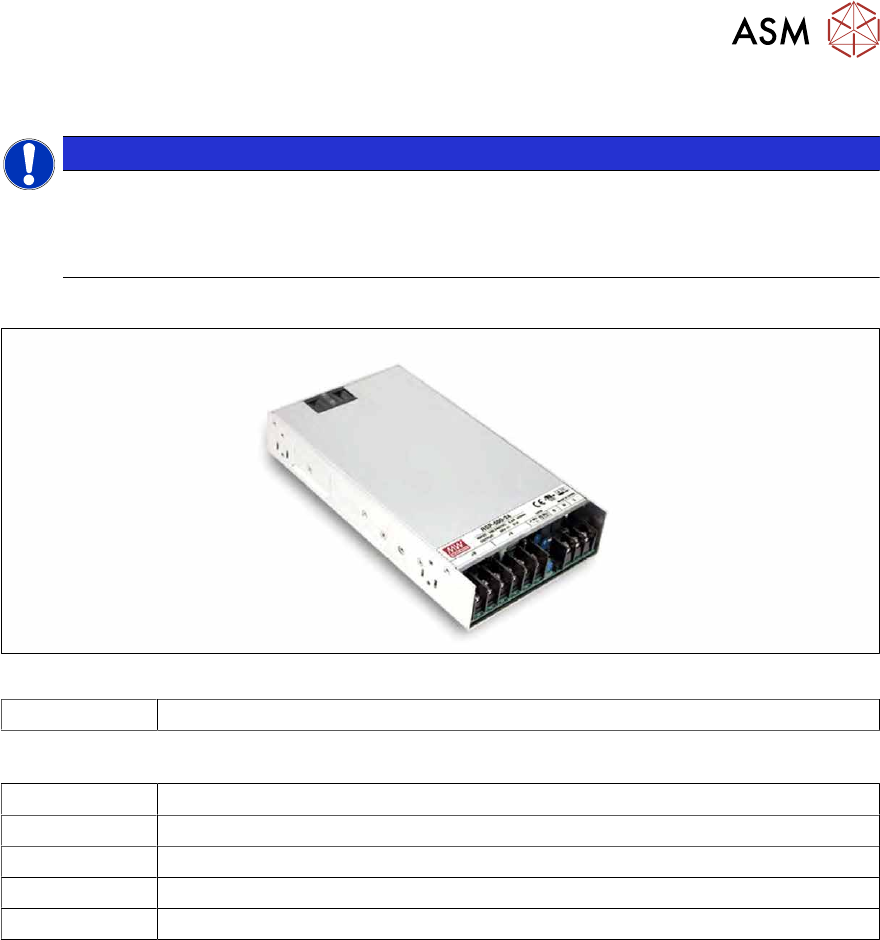

Abb.477: Schaltnetzteil RSP-500-27 [03121806‑xx]
03121806‑xx Schaltnetzteil RSP-500-27 (ersetzt: [03025938‑xx])
Hilfsmittel und Werkzeug
00353832-xx Inbusschlüsselsatz
Seitenschneider
Kabelbinder
Spannungsmessgerät
Wirkschaltplanmappe ihrer Maschine
