6 Portale 6.8 Sensor, Motor und Führungswagen 162 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
6 Portale
6.8 Sensor, Motor und Führungswagen
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 161
6.8.2 X- und Y-Motor tauschen
GEFAHR
Quetschgefahr
Die Anzugskraft der Magnete beträgt 400 Nm.
VORSICHT
Schrauben nicht lösen
Das Lösen der Befestigungsschrauben führt zu Verspannungen. Diese wirken sich negativ
auf die Lebensdauer aus.
HINWEIS
SIPLACE-Service
Diese Tätigkeit darf nur durch den SIPLACE-Service ausgeführt werden.
6.8.3 Führungswagen tauschen
GEFAHR
Quetschgefahr
Die Anzugskraft der Magnete beträgt 400 Nm.
VORSICHT
Schrauben nicht lösen
Das Lösen der Befestigungsschrauben führt zu Verspannungen. Diese wirken sich negativ
auf die Lebensdauer aus.
HINWEIS
SIPLACE-Service
Diese Tätigkeit darf nur durch den SIPLACE-Service ausgeführt werden.
6 Portale
6.8 Sensor, Motor und Führungswagen
162 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
7 Transport
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 163
7 Transport
GEFAHR
Betriebsanleitung beachten
► Beachten Sie bei allen Arbeiten die Sicherheitshinweise aus der Betriebsanleitung!
VORSICHT
Keine falschen Schrauben lockern oder entfernen
Für alle Arbeiten am Transport gilt:
► Achten Sie darauf keine außer den explizit bezeichneten Schrauben zu lockern oder
zu entfernen. Die Transportwange kann ansonsten irreparabel verstellt oder beschä-
digt werden.
VORSICHT
Verschieben der Transportwangen
Die Transportwangen sind sehr empfindlich und sollten daher, wenn möglich, ohne Lösen
der Bremsen verschoben werden.
Ansonsten können irreparable Schäden an den Transportwangen die Folge sein.
Versuchen Sie daher die folgenden Optionen in dieser Reihenfolge:
► Es wird empfohlen die Transportwangen mit Hilfe der Software zu verschieben.
► Ist dies nicht möglich dann können am Doppeltransport die Transportwangen auch
durch manuelles Andocken der Verstelleinheiten verstellt werden (direktes Schalten
der Ventile für die Breitenverstellung). Achten Sie dabei darauf dass die Zylinder in
alle Klemmeinheiten einer Transportwange einrasten. Die Transportwangen können
dann durch vorsichtiges Ziehen am Zahnriemen der Breitenverstellung verschoben
werden.
► Ist dies auch nicht möglich, dann können am Doppeltransport die Bremsen manuell
mit einem Splint gelöst werden. Achten Sie dann besonders darauf die Transportwan-
gen nicht zu verbiegen.

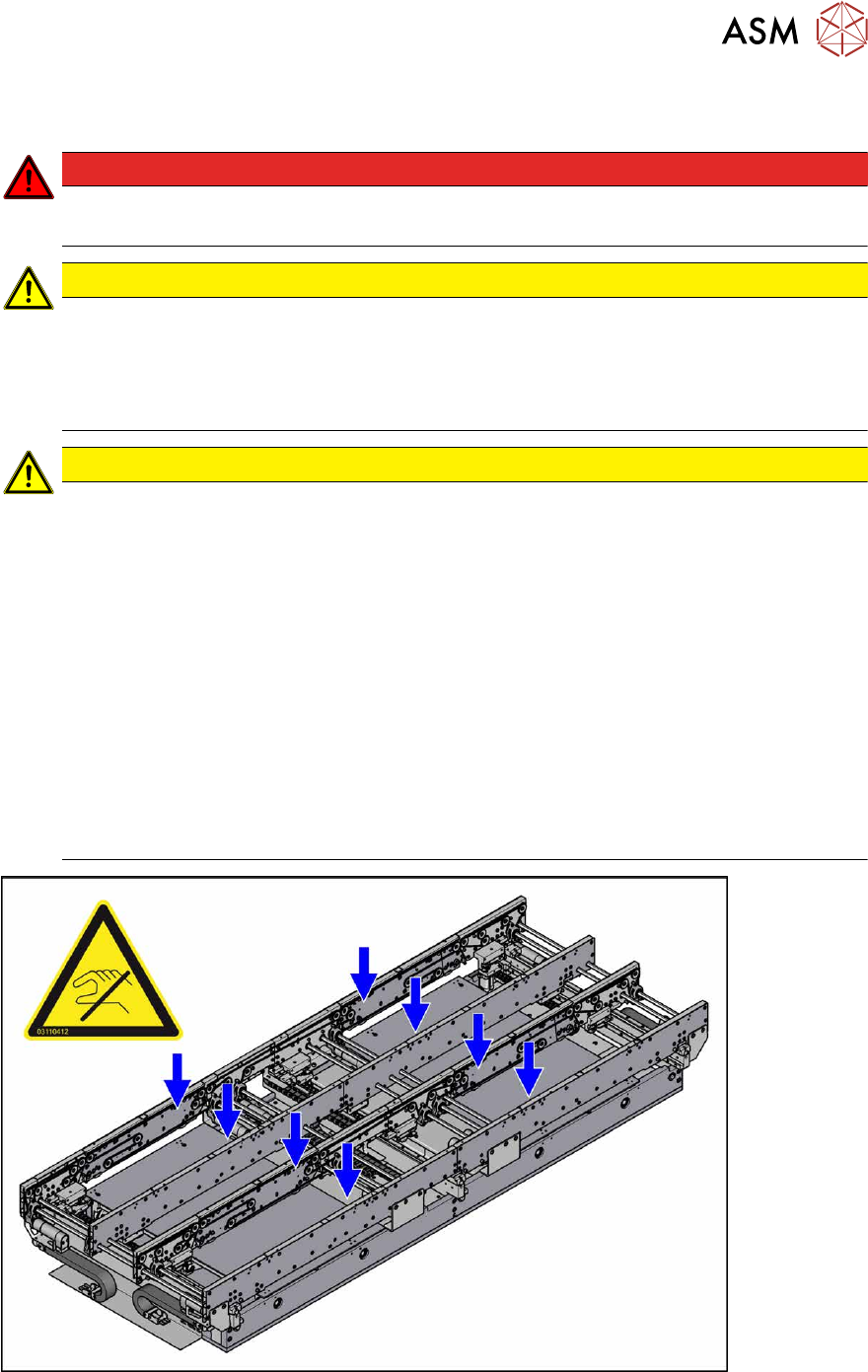

Abb.204: Empfindliche Transportwangen
Sehen Sie dazu auch...
2 7.2 "Klemmung der Transportwangen lösen" [}166]
