9 Bauelemente-Zuführung 9.6 Smart Pin Support Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 373 9.6.1 Pin-Picker komplett tauschen Für den Tausch des Pin-Pickers lesen Sie die Montageanleitung: ● Montageanleitung…
9 Bauelemente-Zuführung
9.6 Smart Pin Support
372 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
9.6 Smart Pin Support
Beachten Sie für alle Arbeiten am Smart Pin Support auch die Montageanleitung:
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
Vergleich
1. Pin-Picker an der SIPLACE
X‑SerieS mit neuen Zugent-
lastungen
2. Pin-Picker an der SIPLACE
X‑SerieS mit alten Zugentlas-
tungen
HINWEIS!
Beispielhafte Beschreibung
Die Servicearbeiten sind bei-
spielhaft an einem Pin-Picker
der SIPLACE SX1/SX2 V2
mit alten Zugentlastungen
beschrieben. Die Vorgehens-
weise an anderen Maschinen
oder anderen Pin-Picker-Ver-
sionen ist analog. Auf rele-
vante Unterschiede wird
explizit hingewiesen.
.
HINWEIS
Befestigungsschrauben
Die Befestigungsschrauben des Pin-Pickers sind an der SIPLACE X‑SerieS als unverlier-
bare Schrauben ausgeführt.
9 Bauelemente-Zuführung
9.6 Smart Pin Support
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 373
9.6.1 Pin-Picker komplett tauschen
Für den Tausch des Pin-Pickers lesen Sie die Montageanleitung:
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
Beachten Sie dabei auch folgende Hinweise:

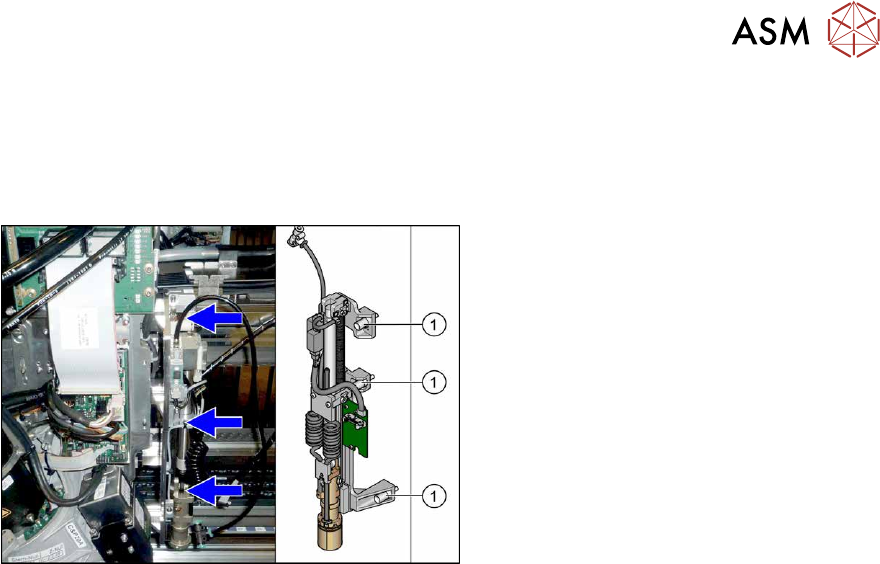

Abb.510: Befestigungsschrauben
► Beachten Sie die unterschiedlichen
Befestigungsschrauben des Pin-
Pickers.
► Achten Sie bei der Montage des Pin-
Pickers darauf, dass Sie den Schrau-
bendreher bei den Schraubensicherun-
gen nicht verkanten.
► Überprüfen Sie nach der Montage ob
die Schraubensicherung locker ist. In
diesem Fall demontieren Sie den Pin-
Picker noch einmal und tauschen Sie
die Befestigungsschraube der Schrau-
bensicherung aus.
► Achten Sie auf eine korrekte Kabelverlegung.
► Ersetzen Sie geöffnete Kabelbinder.
► Führen Sie nach dem Einbau eine komplette Kalibrierung durch.
9 Bauelemente-Zuführung
9.6 Smart Pin Support
374 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
9.6.2 Zylinder-Vorderteil tauschen
Teile, Hilfsmittel und Werkzeug
●
Zylinder-Vorderteil komplett [03090168Sxx]
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
Übersicht

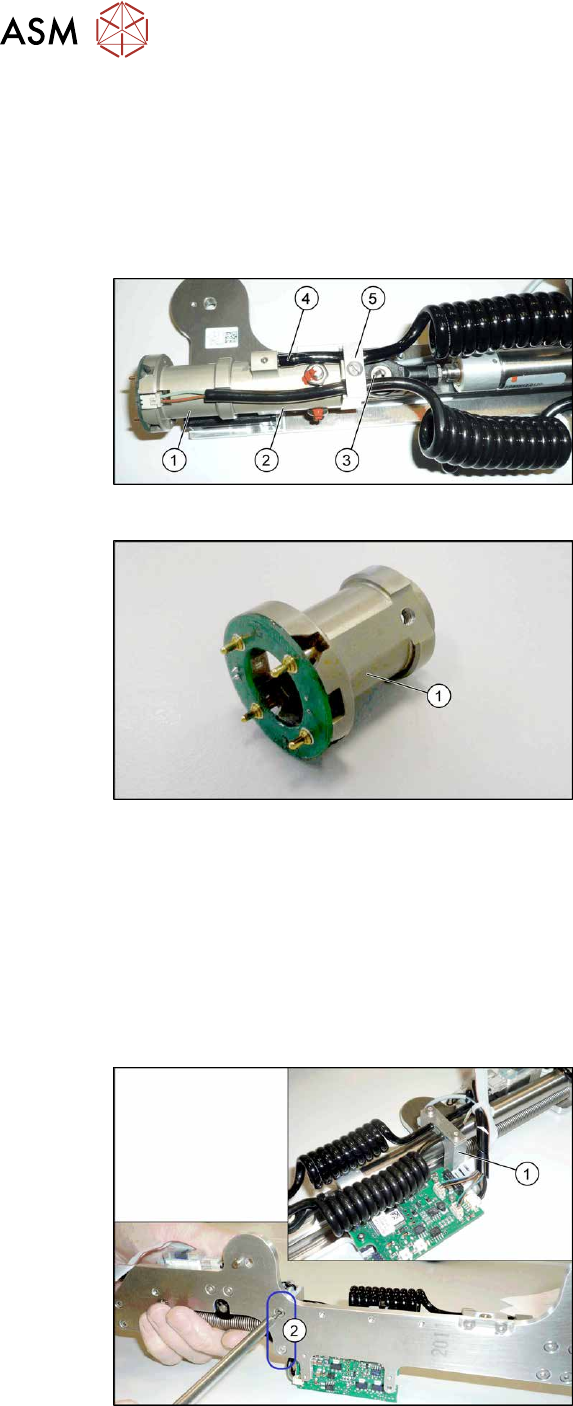

Abb.511: Zylinder
1. Zylinder-Vorderteil
2. Zylinder-Rückteil
3. Gelenkkopf
4. Pneumatische Verbindung zum Zylin-
der-Rückteil
5. Zugentlastung
Abb.512: Zylinder-Vorderteil
1. Zylinder-Vorderteil
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Bauen Sie den Pin-Picker aus.
9.6.1 "Pin-Picker komplett tauschen" [}373]
► Entfernen Sie die Befestigungsschraube des Gelenkkopfes.
Abb.513: Befestigungsschrauben Führung
► Entfernen Sie die beiden Befestigungs-
schrauben(2)
der Führung(1) des
Pneumatikzylinders.
