9 Bauelemente-Zuführung
9.6 Smart Pin Support
386 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
9.6.11 Zugfeder tauschen
Teile, Hilfsmittel und Werkzeug
●
Zugfeder (reduzierte Öse) [03089675-xx]
●
Sprengringzange Größe 0 (Lieferant: http://www.hoffmann-tools.com – Art.-Nr.:719770 J0)
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Bauen Sie den Pin-Picker aus.
9.6.1 "Pin-Picker komplett tauschen" [}373]
► Bauen Sie die Linearführung aus. Lesen Sie dazu den Abschnitt 9.6.4 "Linearführung tau-
schen" [}377]. Es ist dabei nicht notwendig den Zylinder-Vorder- und Rückteil abzubauen.
Abb.531: Zugfeder
► Entfernen Sie den Sprengring am Hal-
tebolzen(1)
der Zugfeder(2) und zie-
hen Sie den Haltebolzen heraus.
► Nehmen Sie die Zugfeder ab.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgenden Hinweis:
► Drücken Sie den Wagen der Linearführung beim Anschrauben nach links gegen die
Anschlagkante, so dass dieser gerade auf der Grundplatte aufliegt.
9 Bauelemente-Zuführung
9.6 Smart Pin Support
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 387
9.6.12 Sensor oben tauschen
Teile, Hilfsmittel und Werkzeug
●
Sensor oben [03093273Sxx]
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
Übersicht

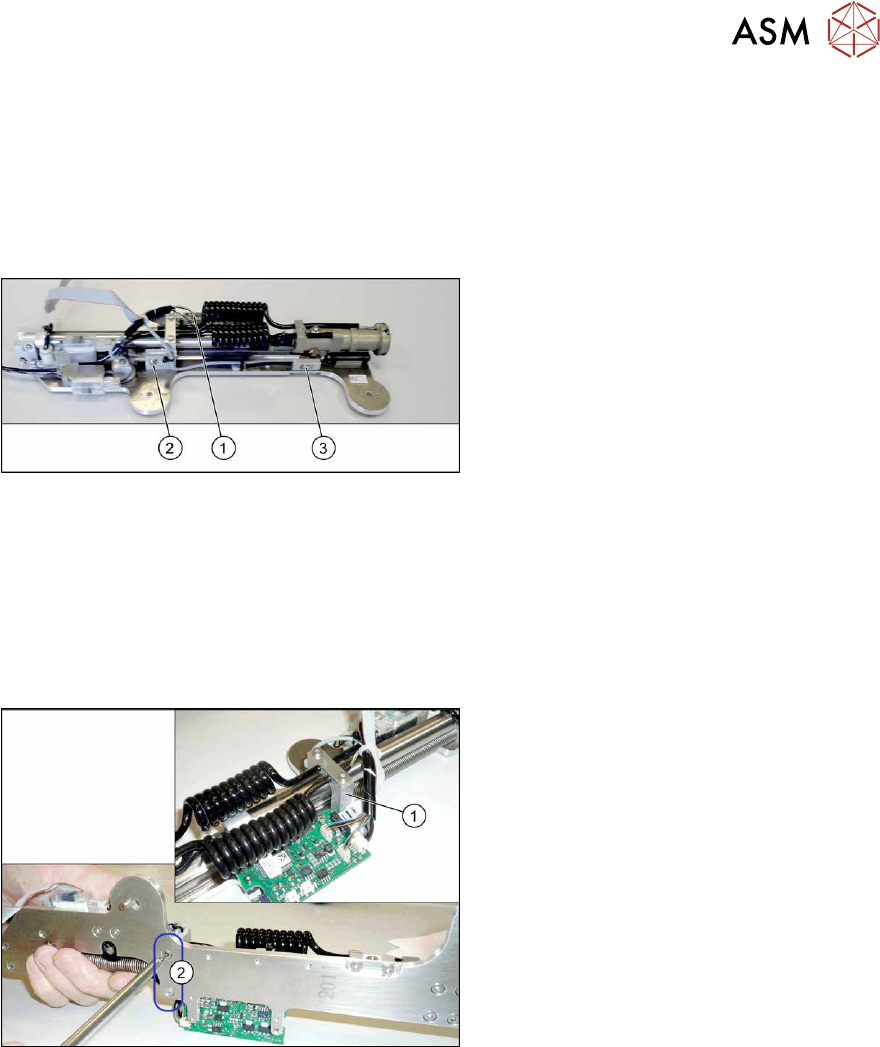

Abb.532: Sensoren
1. Ansteuerplatine
2. Befestigungsschraube Sensor oben
3. Befestigungsschraube Sensor unten
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Bauen Sie den Pin-Picker aus.
9.6.1 "Pin-Picker komplett tauschen" [}373]
Abb.533: Befestigungsschrauben Führung
► Entfernen Sie die beiden Befestigungs-
schrauben(2)
der Führung(1) des
Pneumatikzylinders.
► Entfernen Sie die Befestigungs-
schraube des Sensors.
► Fädeln Sie das Sensorkabel bis zur
Platine aus. Öffnen Sie dazu ggf. ent-
sprechende Kabelbinder.
► Stecken Sie das Sensorkabel von der
Platine ab. Markieren Sie sich ggf. die
Position, damit Sie diese später wieder
eindeutig zuordnen können.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Befestigen Sie den Sensor mittig im Langloch.
► Überprüfen Sie, ob die Sensoren korrekt schalten.
Die Schaltfahne der Linearführung muss zwischen 0,7 und 1,4mm Abstand zum Sensor oben
bzw. unten haben.
Der obere Sensor muss bei einem Verfahrweg nach unten nach 2mm schalten.
► Ersetzen Sie ggf. geöffnete Kabelbinder.
9 Bauelemente-Zuführung
9.6 Smart Pin Support
388 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
9.6.13 Sensor unten tauschen
Teile, Hilfsmittel und Werkzeug
●
Induktiver Sensor unten komplett SPS [03090192Sxx]
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
Übersicht

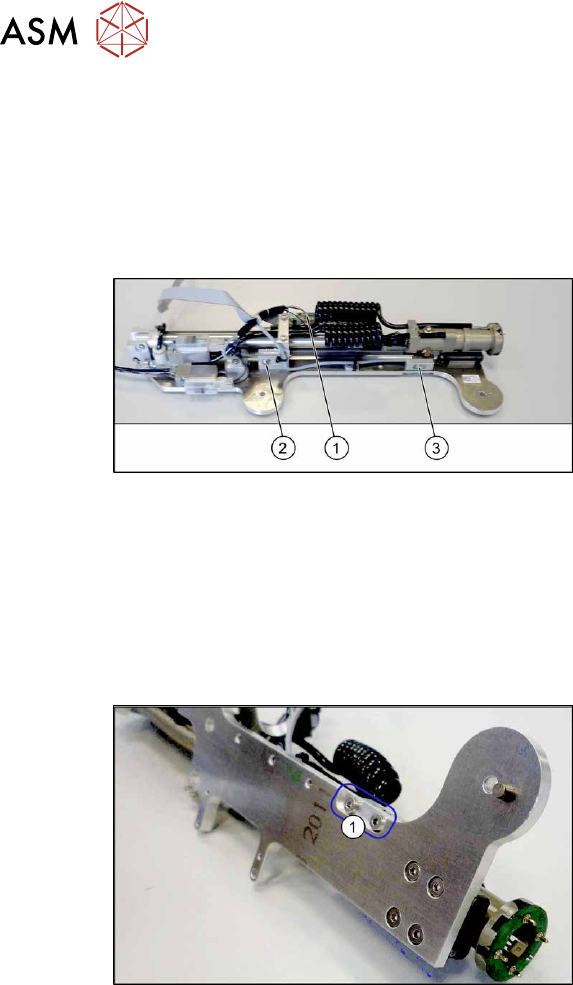

Abb.534: Sensoren
1. Ansteuerplatine
2. Befestigungsschraube Sensor oben
3. Befestigungsschraube Sensor unten
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Bauen Sie den Pin-Picker aus.
9.6.1 "Pin-Picker komplett tauschen" [}373]
Abb.535: Befestigungsschrauben Sensorhalterung
► Entfernen Sie die beiden Befestigungs-
schrauben(1)
der Sensorhalterung.
► Entfernen Sie die Befestigungsschraube des Sensors.
► Fädeln Sie das Sensorkabel bis zur Platine aus. Öffnen Sie dazu ggf. entsprechende Kabel-
binder.
► Stecken Sie das Sensorkabel von der Platine ab. Markieren Sie sich ggf. die Position, damit
Sie diese später wieder eindeutig zuordnen können.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Befestigen Sie den Sensor mittig im Langloch.
► Überprüfen Sie, ob die Sensoren korrekt schalten.
Die Schaltfahne der Linearführung muss zwischen 0,7 und 1,4mm Abstand zum Sensor oben
bzw. unten haben.
Der untere Sensor muss bei einem Verfahrweg nach unten nach 112mm schalten.
► Ersetzen Sie ggf. geöffnete Kabelbinder.
