8 Kopftausch
8.6 SIPLACE C&P20P2 tauschen
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 275
8.6 SIPLACE C&P20P2 tauschen
HINWEIS
Nachrüstung des SIPLACE C&P20P2
Der SIPLACE C&P20P2 kann ab Maschinen-Nr. H1440 nachgerüstet werden.
Folgende Voraussetzungen müssen erfüllt sein:
► Das Kopf-Interface [03091013‑xx] / [03091023‑xx] muss mindestens FS04 haben.
► Der Portalsensor [03071974‑xx] muss mindestens FS02 haben.
► MGCU-3 [03103477-xx] müssen mindestens FS04 haben.
► MGCU-2 [03117531‑xx] müssen mindestens FS03 haben.
► Es muss eine X-FCU mit 80 MHz [03170613-xx] verbaut sein.
Teile
Abb.351: SIPLACE C&P20 P2 mit Kamera
03147200-xx Bestückkopf SIPLACE C&P20 P2 mit Kamera
03126608-xx Bestückkopf SIPLACE C&P20 P2 ohne Kamera
HINWEIS
Vakuumpumpen-/Druckluftbetrieb
Als Ersatzteil ist der Kopf für Vakuumpumpenbetrieb und mit dem "Blendenring kpl.
C&P20P" [03116883‑xx] vorbereitet..
► Für den Druckluftbetrieb muss der SIPLACE C&P20 P2 mit dem Umrüstsatz "Druck-
luft C&P20x" [03106765‑xx] oder mit dem "Haltekreis kpl. C&P20" [03005123Sxx]
umgebaut werden.
Hilfsmittel und Werkzeug
03078400‑xx Drehmoment-Schraubendreher ESD 1,0-5,0 Nm
03078706‑xx Bithalter für Schraubendreher TorqueVario
03073256‑xx Verlängerung/gerade TX20
03156306-xx BE-Sensorschutzkappe
03157023‑xx Kalibrierteil SST48/49
03034148-xx Kalibrierteil Version SST23
03162648-xx Verpackung SIPLACE C&P20 P2 komplett (Transportbox)
00198607-xx Serviceanleitung "SIPLACE C&P20P2‑Kopf"
00353832-xx Inbusschlüsselsatz
Seitenschneider
Kabelbinder
8 Kopftausch
8.6 SIPLACE C&P20P2 tauschen
276 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
Bei weiterführenden Arbeiten am Bestückkopf:
03056231‑xx Kopfständer
Bei Vakuumpumpenbetrieb:
00198599‑xx Vakuumpumpenbetrieb: Montageanleitung "Option Vakuumpumpe SIPLACE
X‑SerieS ab Hxxxx"
Ggf. Schläuche:
03006727‑xx Silikonschlauch Di 8 Da 12 elektrisch leitfähig (für Abluftschlauch C&P20P2
295mm [03138202‑xx])
03178204‑xx 83mm
03055411-xx Kunststoffschlauch PUN-CM-6-SW antistatisch (für Schlauch zur Maschine für
C&P20P2 [03154803‑xx])
00359177‑xx Schlauch 4*2,5 PUN-CM-4 (für Schlauch Rückholzylinder C&P20P2 135mm
[03154509‑xx])
Ausbau
HINWEIS
Vakuumtest
► Führen Sie vor dem Ausbau des Bestückkopfes ggf. einen Vakuumtest durch.
Lesen Sie dazu die "Serviceanleitung Vakuumtest" [DEEN:00196101‑xx].
HINWEIS
Fast Hardware Exchange (FHE)
► Beachten Sie zum Kopf-Tausch auch den Abschnitt 8.1 "Fast Hardware
Exchange" [}263].
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]

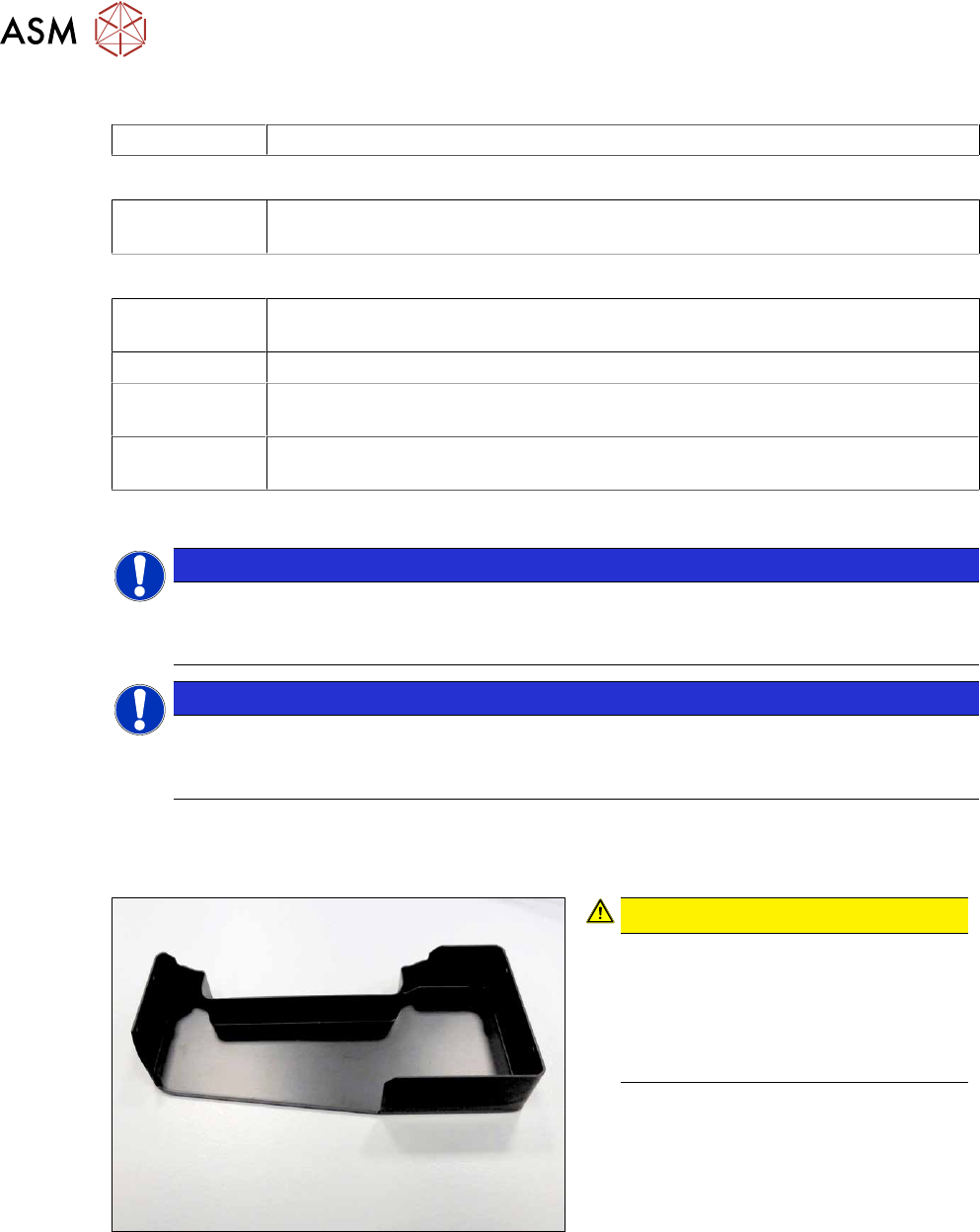

Abb.352: BE-Sensorschutzkappe
 VORSICHT!
BE-Sensor!
Die Prismen des BE-Sensors unter-
halb des Bestückkopfes sind sehr
empfindlich.
Stellen Sie den Bestückkopf niemals
auf dem BE-Sensor ab.
.
► Setzen Sie die BE-Sensorschutzkappe
auf den BE-Sensor des Bestückkopfes.
8 Kopftausch
8.6 SIPLACE C&P20P2 tauschen
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 277
Abb.353: Elektrische Verbindungen
► Öffnen Sie den Kabelhalter und
stecken Sie die elektrischen
Verbindungen(1)
am Vision-Head-
Interface ab.
Öffnen Sie dazu ggf. den
Kabelbinder(2)
.
► Ziehen Sie die Kunststoff-
Abdeckung(3)
über dem
Zwischenverteiler ab (Druckknöpfe).
► Stecken Sie die beiden
Flachbandkabel(4)
am
Zwischenverteiler ab.
Abb.354: Schläuche abziehen
► Ziehen Sie den Schlauch(1) ab.
► Ziehen Sie den Schlauch(2) vom
Anschluss Haltekreis ab.
Abb.355: Abluftschlauch
► Ziehen Sie den Abluftschlauch am Fil-
ter ab.
