9 Bauelemente-Zuführung
9.4 Docking-Station für BE-Wagen
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 355
9.4.3 Feinsicherung tauschen
Teile
03033387‑xx Feinsicherung
Übersicht
1
Abb.480: Feinsicherung an der Docking-Station
1. Position der Feinsicherung (T 8,0 A)
Feinsicherungtauschen
1
3
2
Abb.481: Feinsicherung tauschen
1. Abdeckung über der Feinsicherung
(T8,0A)
2. Ein-/Ausschalter
3. Netzstecker
 GEFAHR!
Elektrische Spannung abschalten
Drücken Sie zum Ausschalten den
Ein-/Ausschalter(2) und ziehen Sie
den Netzstecker(3).
.
► Öffnen Sie die Abdeckung(1) der Feinsicherung.
► Entnehmen Sie die Feinsicherung.
► Setzen Sie die neue Feinsicherung ein und schließen Sie die Abdeckung(1).
► Stecken Sie das Anschlusskabel(3) an und schalten Sie den Ein-/Ausschalter(2) ein.
9 Bauelemente-Zuführung
9.4 Docking-Station für BE-Wagen
356 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
9.4.4 Kurzhubzylinder der Sperreinheit tauschen
Teile
Abb.482: Kurzhubzylinder
03034831-xx Kurzhubzylinder
Hilfsmittel und Werkzeug
00353832-xx Inbusschlüsselsatz
Flusenfreies Tuch
Unisilikon
Übersicht
Abb.483: Sperreinheit links und rechts
1. Einbauposition der linken Sperreinheit
2. Einbauposition der rechten Sperreinheit
9 Bauelemente-Zuführung
9.4 Docking-Station für BE-Wagen
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 357
Ausbau
5
1
4
3
2

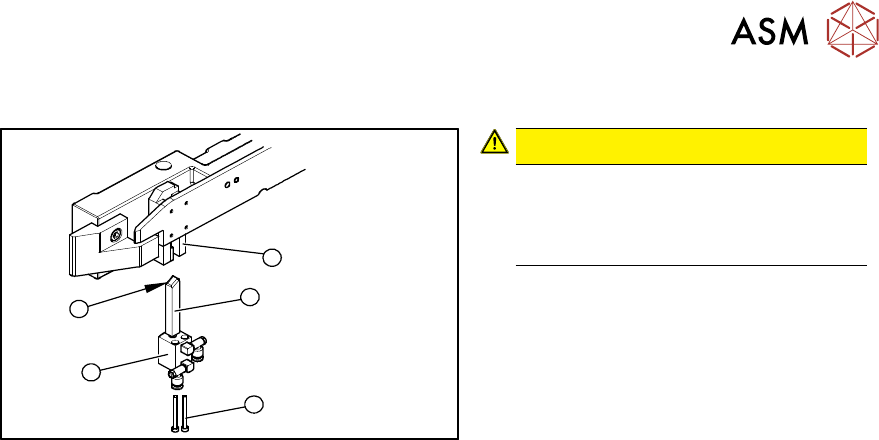

Abb.484: Sperreinheit ausbauen
 VORSICHT!
Verletzungsgefahr
Es besteht Verletzungsgefahr beim
Abziehen von Pneumatikleitungen die
unter Druck stehen.
.
► Schalten Sie die Druckluft ab.
► Stecken Sie die Pneumatikanschlüsse
am Kurzhubzylinder ab.
► Entfernen Sie die beiden Befestigungs-
schrauben(1)
am Kurzhubzylinder(2).
► Ziehen Sie den Kurzhubzylinder mit
dem Sperrschieber(3)
nach unten aus
dem Führungsklotz(5)
heraus.
► Schrauben Sie den Sperrschieber von
dem Kurzhubzylinder(2)
ab.
Einbau
► Montieren Sie den Sperrschieber auf den neuen Kurzhubzylinder.
► Reinigen Sie den Sperrschieber und den Führungsklotz mit einem sauberen fusselfreien Tuch
und fetten beide leicht mit Unisilikon.
► Schieben Sie den Sperrschieber so in den Führungsklotz ein, dass die abgeschrägte Seite(4)
nach vorne (zur Einfahrrichtung) zeigt. Das ist wichtig, damit der BE-Wagen eingefahren wer-
den kann.
► Montieren Sie den Kurzhubzylinder mit den beiden Befestigungsschrauben.
► Stellen Sie die pneumatischen Anschlüsse wieder her.
► Schalten Sie die Druckluft ein und kontrollieren, dass der linke und der rechte Sperrschieber
gleichzeitig ausfahren.
► Stellen Sie ggf. das Drosselventil am Kurzhubzylinder entsprechend ein.
