9 Bauelemente-Zuführung
9.4 Docking-Station für BE-Wagen
354 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
Aus-/Einbau
GEFAHR
Netzspannung ausschalten
► Schalten Sie den Ein-/Ausschalter aus und ziehen Sie den Netzstecker.

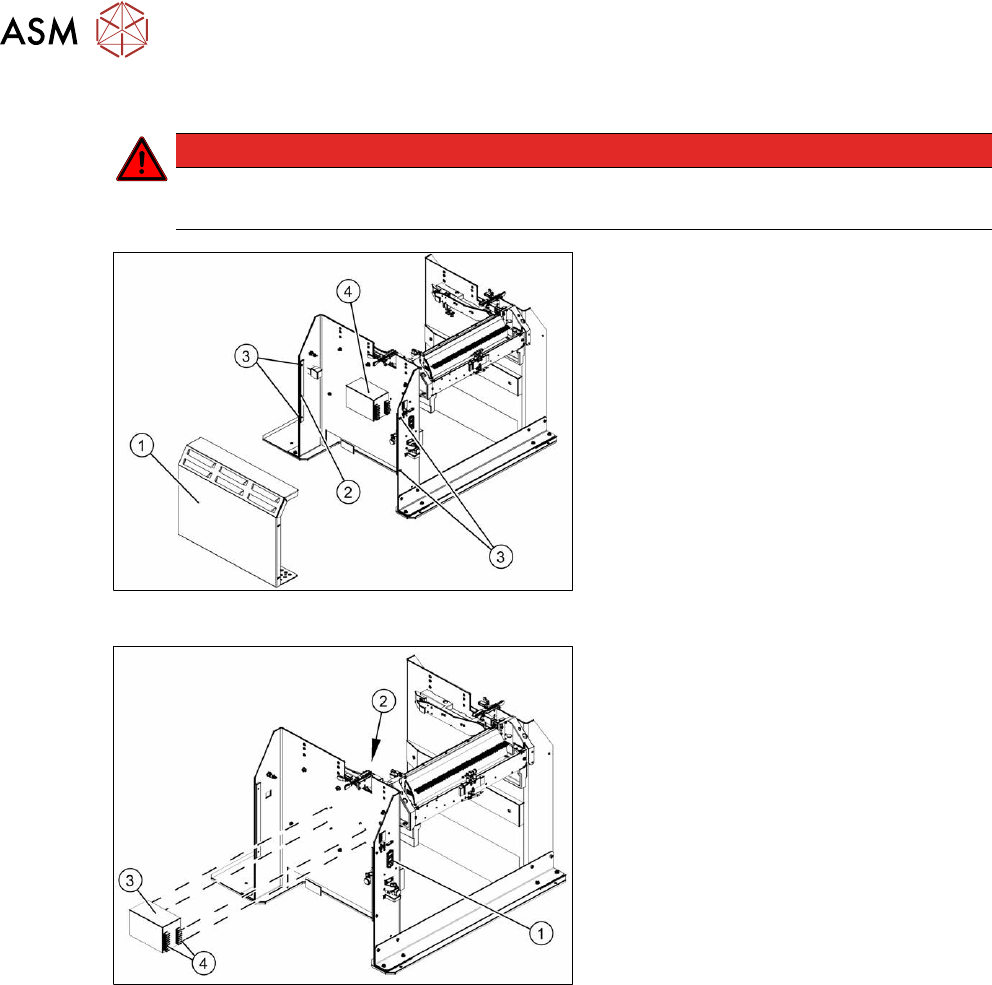

Abb.478: Abdeckung ausbauen
Das Netzteil(4) befindet sich hinter der
Abdeckung(1)
.
► Entfernen Sie die vier Befestigungs-
schrauben(3)
der Abdeckung. Die
Abdeckung ist mit Hilfe der Leiste(2)
geklemmt.
► Ziehen Sie die Abdeckung aus der
Docking-Station heraus.
Achten Sie dabei auf den Erdungsan-
schluss.
Abb.479: Netzteil ausbauen
► Stecken Sie alle elektrischen
Anschlüsse(4)
zum Netzteil(3) ab.
Markieren Sie sich ggf. deren Position,
um sie später wieder eindeutig zuord-
nen zu können.
► Entfernen Sie die vier Befestigungs-
schrauben(2)
des Netzteils und neh-
men Sie das Netzteil ab.
► Stecken Sie alle Kabel an und bauen
Sie das neue Netzteil ein.
► Drücken Sie zum Einschalten den Ein-/
Ausschalter(1)
.
► Stellen Sie an den Anschlussklemmenneun undzwölf die Ausgangsspannung des Netzteils
ein:
– Standard (ohne BulkFeeder):
26,8 V (+/- 0,5 V)
– Bei Verwendung von BulkFeedern wird die Ausgangsspannung dauerhaft auf
28,0V(+/‑0,5V)
eingestellt.
► Montieren Sie die Abdeckung.
9 Bauelemente-Zuführung
9.4 Docking-Station für BE-Wagen
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 355
9.4.3 Feinsicherung tauschen
Teile
03033387‑xx Feinsicherung
Übersicht
1

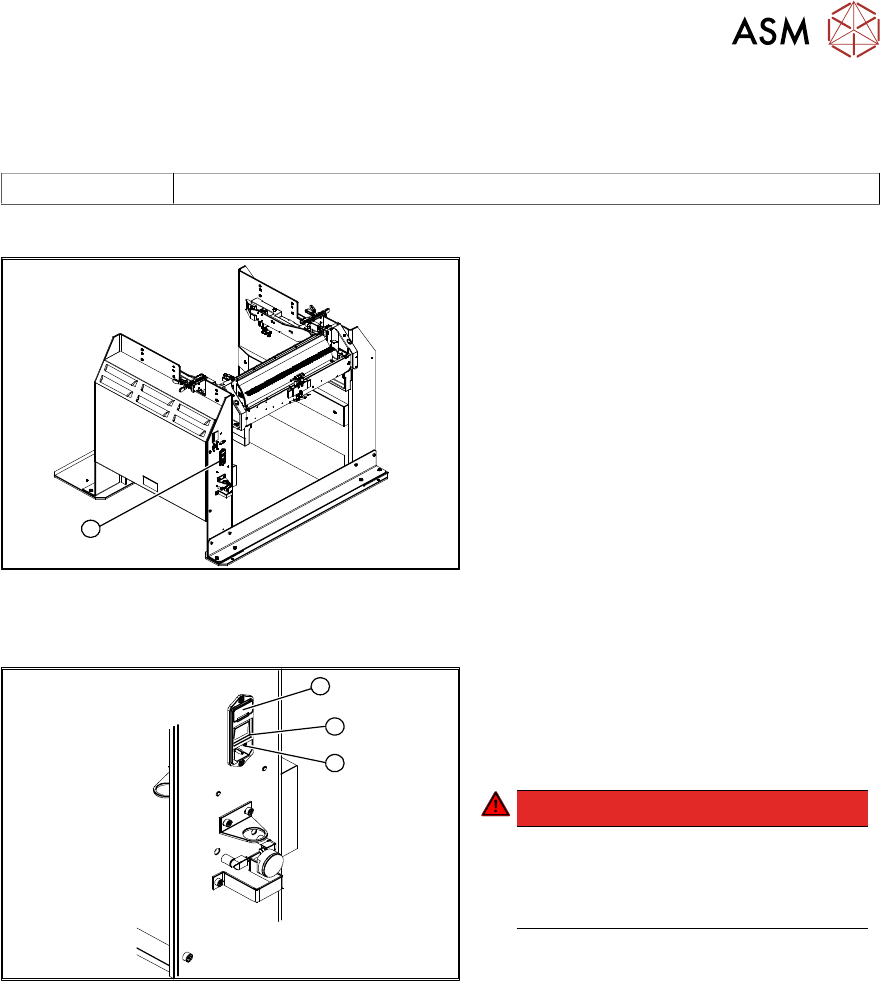

Abb.480: Feinsicherung an der Docking-Station
1. Position der Feinsicherung (T 8,0 A)
Feinsicherungtauschen
1
3
2
Abb.481: Feinsicherung tauschen
1. Abdeckung über der Feinsicherung
(T8,0A)
2. Ein-/Ausschalter
3. Netzstecker
GEFAHR!
Elektrische Spannung abschalten
Drücken Sie zum Ausschalten den
Ein-/Ausschalter(2) und ziehen Sie
den Netzstecker(3).
.
► Öffnen Sie die Abdeckung(1) der Feinsicherung.
► Entnehmen Sie die Feinsicherung.
► Setzen Sie die neue Feinsicherung ein und schließen Sie die Abdeckung(1).
► Stecken Sie das Anschlusskabel(3) an und schalten Sie den Ein-/Ausschalter(2) ein.
9 Bauelemente-Zuführung
9.4 Docking-Station für BE-Wagen
356 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
9.4.4 Kurzhubzylinder der Sperreinheit tauschen
Teile

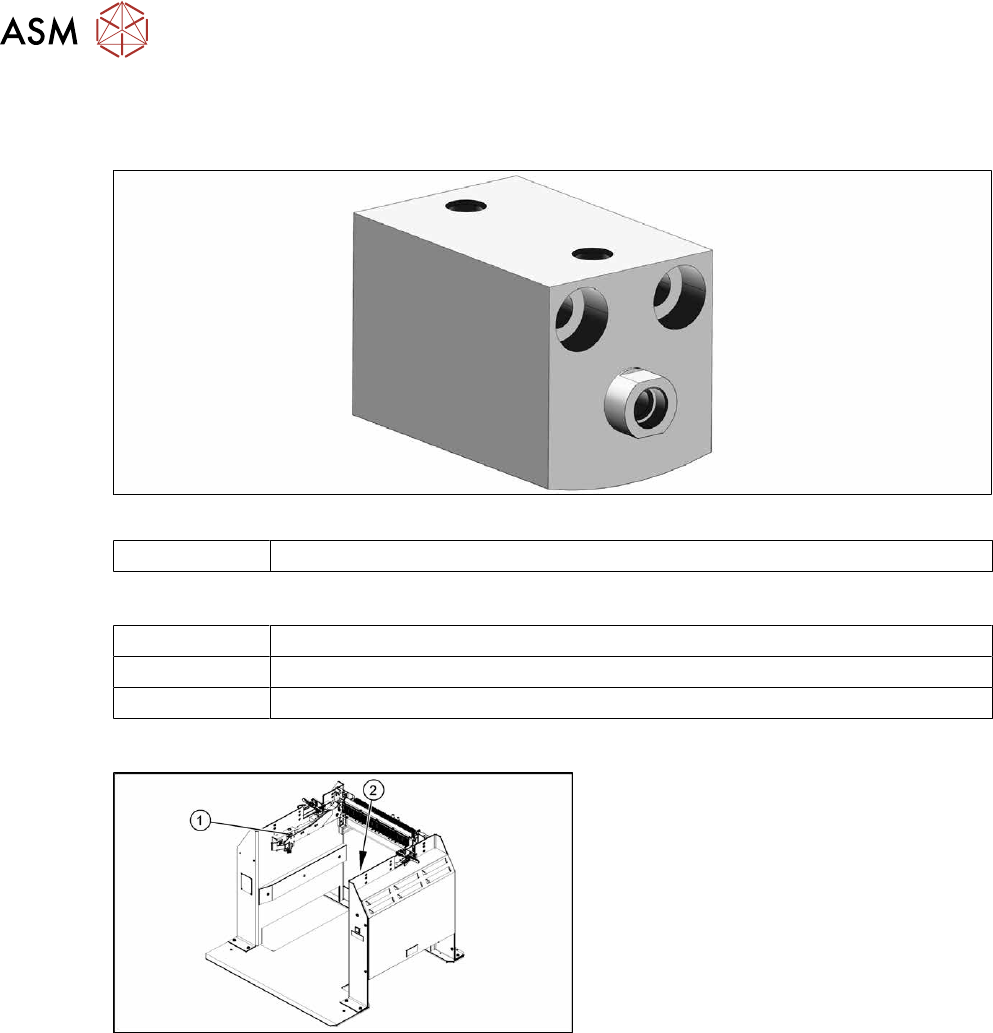

Abb.482: Kurzhubzylinder
03034831-xx Kurzhubzylinder
Hilfsmittel und Werkzeug
00353832-xx Inbusschlüsselsatz
Flusenfreies Tuch
Unisilikon
Übersicht
Abb.483: Sperreinheit links und rechts
1. Einbauposition der linken Sperreinheit
2. Einbauposition der rechten Sperreinheit
