9 Bauelemente-Zuführung
9.1 Schneidgerät
298 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
HINWEIS
Die bisher verwendeten Federringe sind nicht mehr zulässig. Daher musste die Hal-
terung geändert werden.
► Verwenden Sie für die Befestigung der Leiste [03008869‑03] nur die Sperrkantschei-
ben [03047857‑xx].
► Verwenden Sie folgende Schrauben um die Halterungen zu befestigen:
2x ISO4762-M4x16-A2-70 [03042507‑xx] und 2x ISO4762-M4x30-A2-70 [03042557‑xx]
► Werden längere oder kürzere Schrauben verwendet oder fehlen die Sperrkantschei-
ben werden die Metallpuffer zu stark belastet und die Schrauben können sich lockern.
Dann kann die Befestigung des Schneidgerätes nicht mehr gewährleistet werden.
► Sichern Sie die Schrauben mit Loctite 243.
► Schützen Sie die Metallpuffer beim Anziehen mit einer Schraubzwinge gegen Torsion.
► Das maximale Anzugsdrehmoment beträgt 2Nm.
► Heben Sie das Schneidgerät vorsichtig auf die Abstandshülsen. Legen Sie ggf. die beigeleg-
ten Distanzscheiben dazwischen.
► Ziehen Sie alle vier Befestigungsschrauben fest.
Abb.386: Schneidgerät (am Beispiel X-Serie)
1. Deckblech
2. Prallblech
3. Schutzblech
 VORSICHT!
Es besteht Verletzungsgefahr an der
Schneide der Messer.
Prallblech, Deckblech und Schutzblech
müssen deshalb montiert bleiben!
.
► Bringen Sie das Schneidgerät in die Einbaulage und stützen es mit dem Hilfsmittel ab.
► Heben Sie das Schneidgerät vorsichtig an die vorgesehene Position.
► Ziehen Sie alle vier Befestigungsschrauben fest.
► Stellen Sie die elektrischen und pneumatischen Anschlüsse wieder her.
► Montieren Sie das Gurtabfallblech.
Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
9 Bauelemente-Zuführung
9.1 Schneidgerät
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 299
9.1.5 Metallpuffer/Abstandsstück tauschen
Teile

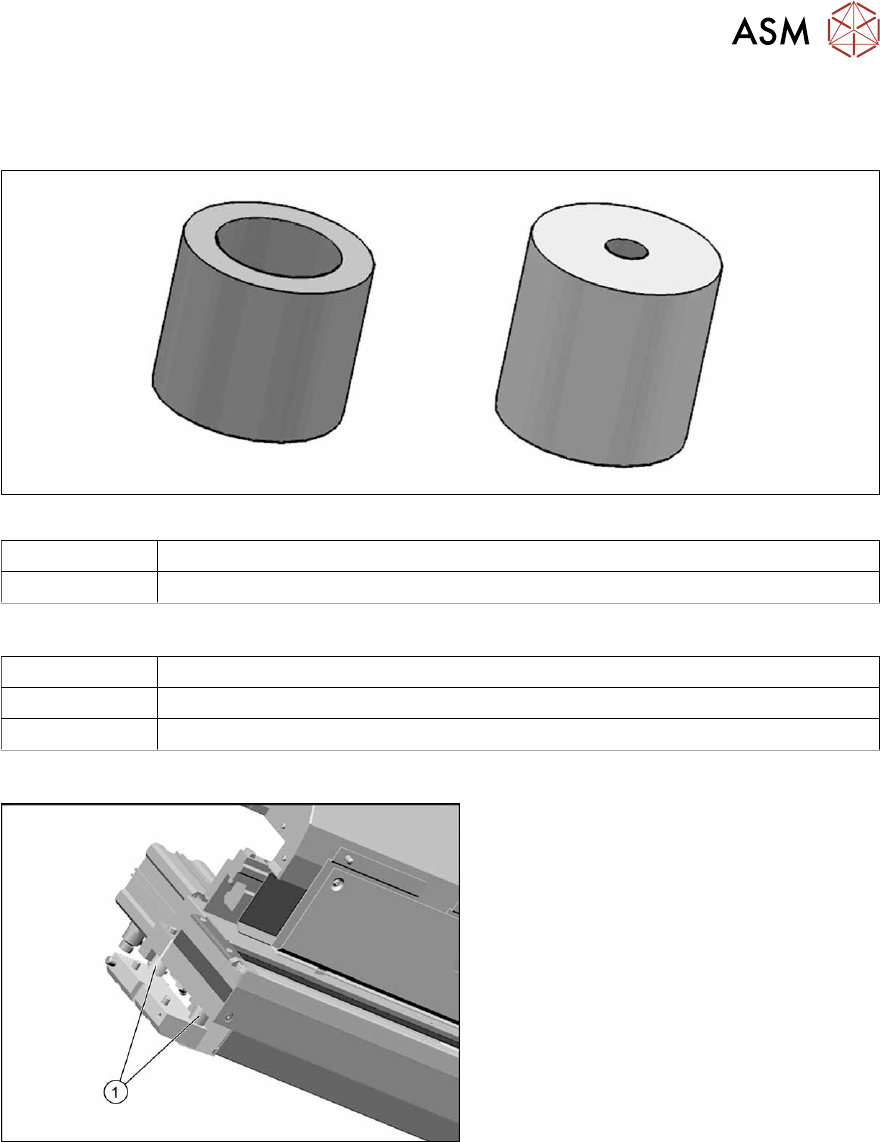

Abb.387: Abstandsstück und Metallpuffer
03007432‑xx Abstandsstück
00329209‑xx Metallpuffer M4,65 Shore
Hilfsmittel und Werkzeug
00353832-xx Inbusschlüsselsatz
Seitenschneider
Kabelbinder
Übersicht
Abb.388: Metallpuffer und Abstandsstück am Schneidgerät
1. Metallpuffer und Abstandsstück am
Schneidgerät (je zwei auf jeder Seite)
Die Metallpuffer absorbieren die
Schnittvibration zum Maschinenstän-
der.
9 Bauelemente-Zuführung
9.1 Schneidgerät
300 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
Ausbau
HINWEIS
Analoge Vorgehensweise
Nachfolgend wird der Aus- und Einbau am Beispiel des Metallpuffers beschrieben. Der
Aus- und Einbau des Abstandsstücks erfolgt analog.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Bauen Sie das Schneidgerät aus der Maschine aus.
9.1.4 "Schneidgerät am BE-Einzug tauschen" [}296]

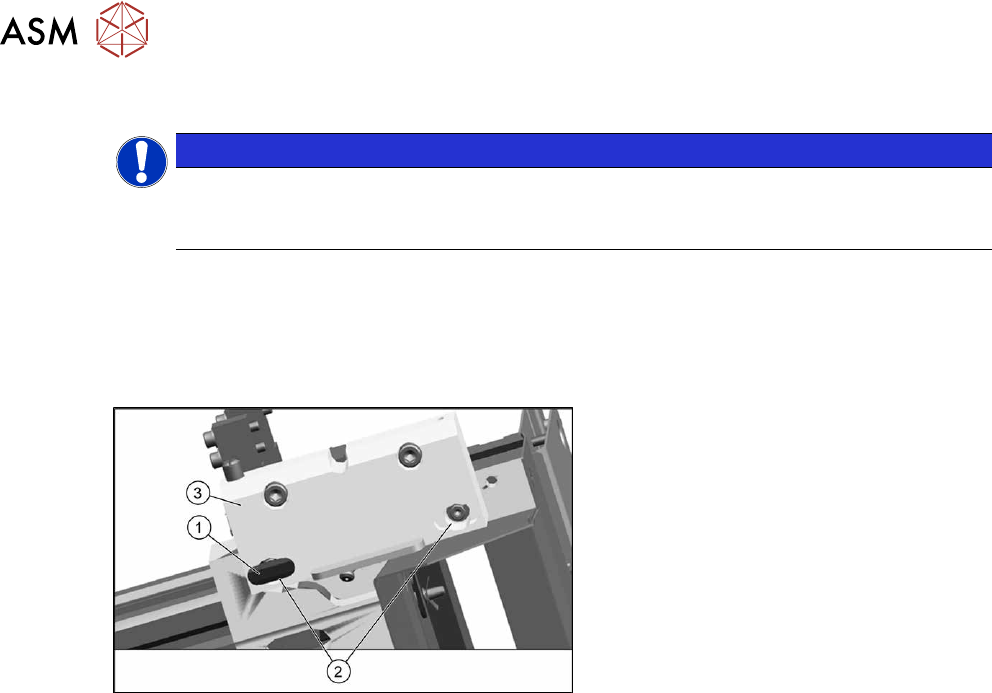

Abb.389: Bauen Sie den Metallpuffer aus
► Entfernen Sie die Kunststoffabde-
ckung(1).
► Nehmen Sie die Schrauben(2) heraus.
► Bauen Sie die komplette Montage-
leiste(3)
aus.
► Bauen Sie den Metallpuffer aus.
Einbau
Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
