7 Transport 7.7 Klemmblech, Klemmleisten und Riemenführungen Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 213 7.7 Klemmblech, Klemmleisten und Riemenführungen 7.7.1 Klemmeinheit (Klemmblech), Distanzscheiben und…
7 Transport
7.6 Transportband, Bandantrieb und Sechskantwelle
212 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021

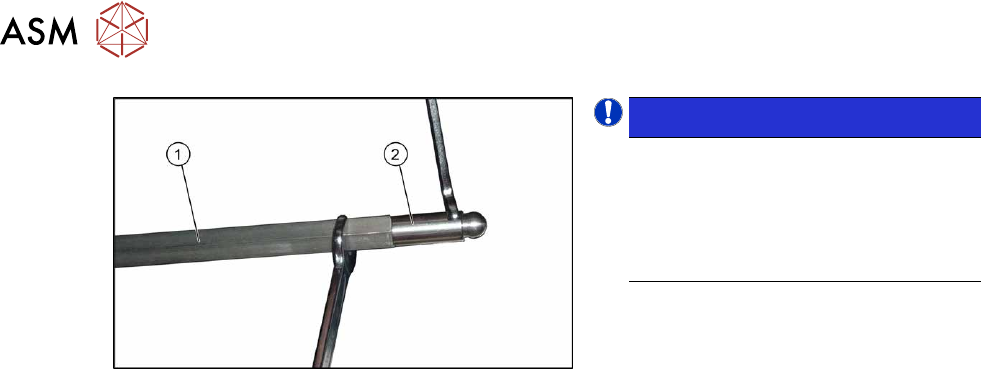

Abb.270: Kugelzapfen an den Sechskantwellen
HINWEIS!
Für viele Arbeiten am Transport müs-
sen die Sechskantwellen lediglich ver-
schoben und nicht ausgebaut werden.
In diesem Fall ist es meist nicht not-
wendig die Kugelzapfen an den Enden
der Sechskantwellen zu demontieren.
.
► Schrauben Sie die beiden Kugelzap-
fen(2)
an beiden Enden der Sechs-
kantwelle(1)
ab (Gabelschlüssel Größe
8 und10). Damit wird die Sechskant-
welle verkürzt und besser handhabbar.
► Fädeln Sie die Sechskantwelle aus.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Wenn Sie die Kugelzapfen der Sechskantwellen gelöst haben, dann ziehen Sie diese mit
einem Drehmoment von 14Nm
fest.
► Die Sechskantwellen dürfen durch das Werkzeug nicht beschädigt werden.
► Ziehen Sie die Befestigungsschrauben der Sechskantwellen-Halterung nicht zu fest an.
► Prüfen Sie ob Bandantrieb und Antriebseinheit korrekt aufeinander ausgerichtet sind.
Schieben Sie dazu die Transportwangen soweit zusammen, dass Sie die Befestigungs-
schrauben gerade noch erreichen können. Überprüfen Sie die Leichtgängigkeit des Trans-
portantriebs durch Drehen an der Sechskantwelle. Ggf. müssen Sie den Transportantrieb
nochmals lockern und neu einstellen.
7 Transport
7.7 Klemmblech, Klemmleisten und Riemenführungen
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 213
7.7 Klemmblech, Klemmleisten und Riemenführungen
7.7.1 Klemmeinheit (Klemmblech), Distanzscheiben und Zugfeder tauschen
Teile, Hilfsmittel und Werkzeug
Wählen Sie die benötigte Klemmeinheit:

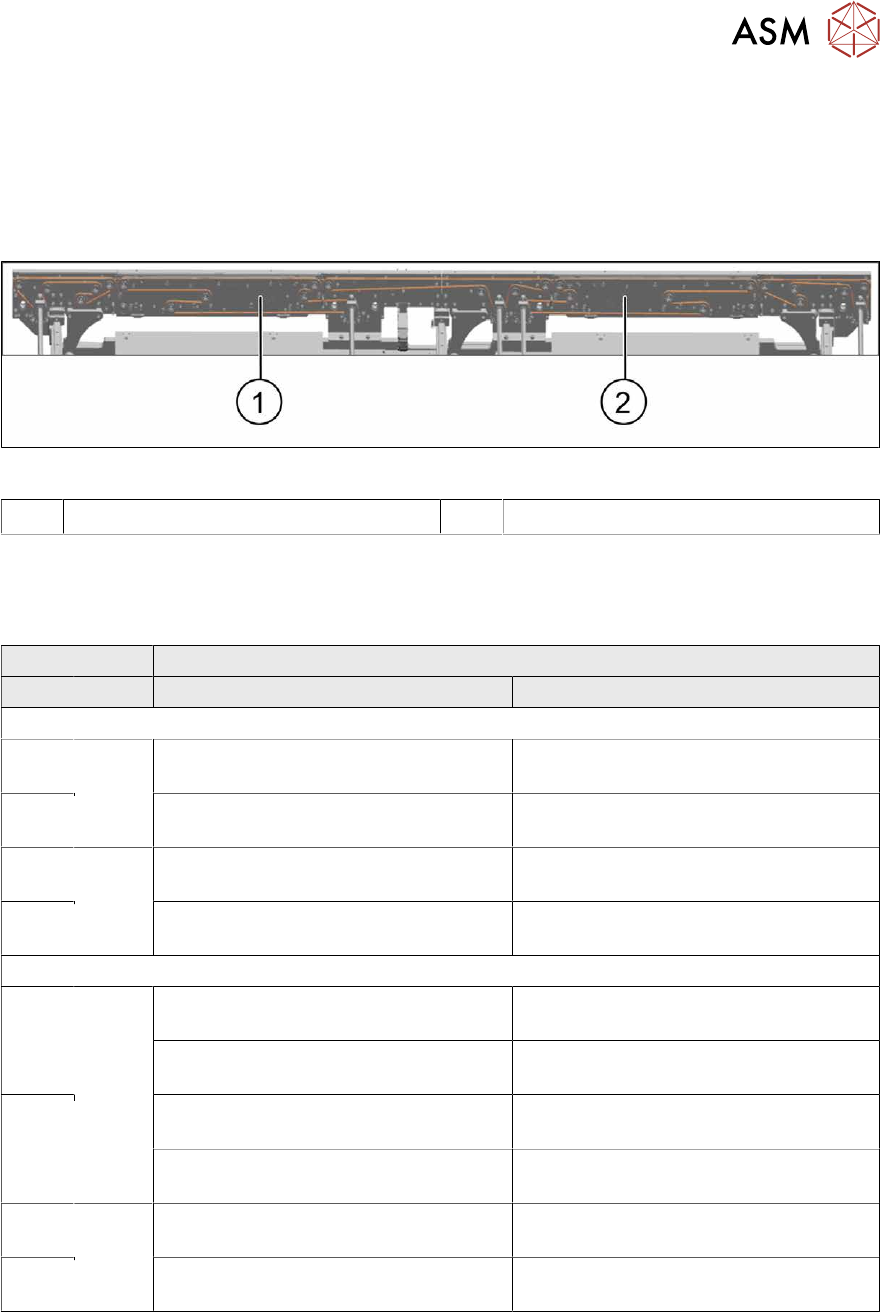

Abb.271: Klemmeinheiten
1 Bestückbereich 1 (BB1) 2 Bestückbereich 2 (BB2)
(DT = Doppeltransport, ET = Einfachtransport)
Beachten Sie ggf. die teilweise abweichenden Artikelnummern für den "Einfachtransport schwere
LP 8kg".
Wange Bestückbereich
DT ET BB1 BB2
SIPLACE X4i S, X4i S micron
A fest
rechts
Klemmeinheit A/C BB1 kpl. SX4a
[03094044‑xx]
Klemmeinheit BB A/C kpl. SXa
[03098833‑xx]
B Klemmeinheit B/D BB1 kpl. SX4a
[03094093‑xx]
Klemmeinheit BB B/D kpl. SXa
[03098837‑xx]
C fest
links
Klemmeinheit A/C BB1 kpl. SX4a
[03094044‑xx]
Klemmeinheit BB A/C kpl. SX1a
[03092002‑xx]
D Klemmeinheit B/D BB1 kpl. SX4a
[03094093‑xx]
Klemmeinheit BB B/D kpl. SX1a
[03092222‑xx]
SIPLACE X4 S, X3 S, X2 S, X4 S micron
A fest
rechts
Klemmeinheit BB B/D kpl. SXa
[03098837‑xx]
Klemmeinheit BB A/C kpl. SXa
[03098833‑xx]
Schwere LP: Heavy Bd. Klemmeinheit
A BB1 kpl. [03239655‑xx]
Schwere LP: Heavy Bd. Klemmeinheit
A BB2 kpl. [03239661‑xx]
B Klemmeinheit BB A/C kpl. SXa
[03098833‑xx]
Klemmeinheit BB B/D kpl. SXa
[03098837‑xx]
Schwere LP: Heavy Bd. Klemmeinheit
B BB1 kpl. [03239662‑xx]
Schwere LP: Heavy Bd. Klemmeinheit
B BB2 kpl. [03239663‑xx]
C fest
links
Klemmeinheit BB B/D kpl. SXa
[03098837‑xx]
Klemmeinheit BB A/C kpl. SX1a
[03092002‑xx]
D Klemmeinheit BB A/C kpl. SXa
[03098833‑xx]
Klemmeinheit BB B/D kpl. SX1a
[03092222‑xx]
●
Schmierfett Unisilikon L 250 L 60g Tube [00310259Sxx]
●
Ggf. Taschenlampe
●
Ggf. Zugfeder (2x pro Klemmblech):
Diese können unabhängig vom Klemmblech getauscht werden.
– Feder BB komplett mit Hülsen und Schrauben SXa. [03088949-xx] oder
– Zugfeder RZ-057KI [03088940-xx] (ohne Hülsen und Schrauben)
7 Transport
7.7 Klemmblech, Klemmleisten und Riemenführungen
214 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
●
Ggf. Distanzscheiben:
Wir empfehlen bei einem Tausch des Klemmblechs gleichzeitig die Distanzscheiben zu tau-
schen. Diese können jedoch auch unabhängig vom Klemmblech getauscht werden:
– Unterlegscheibe für Klemmblech [03091791-xx] (8x pro Klemmblech)
– Scheibe für Klemmblech [03091711-xx] (8x pro Klemmblech)
Übersicht

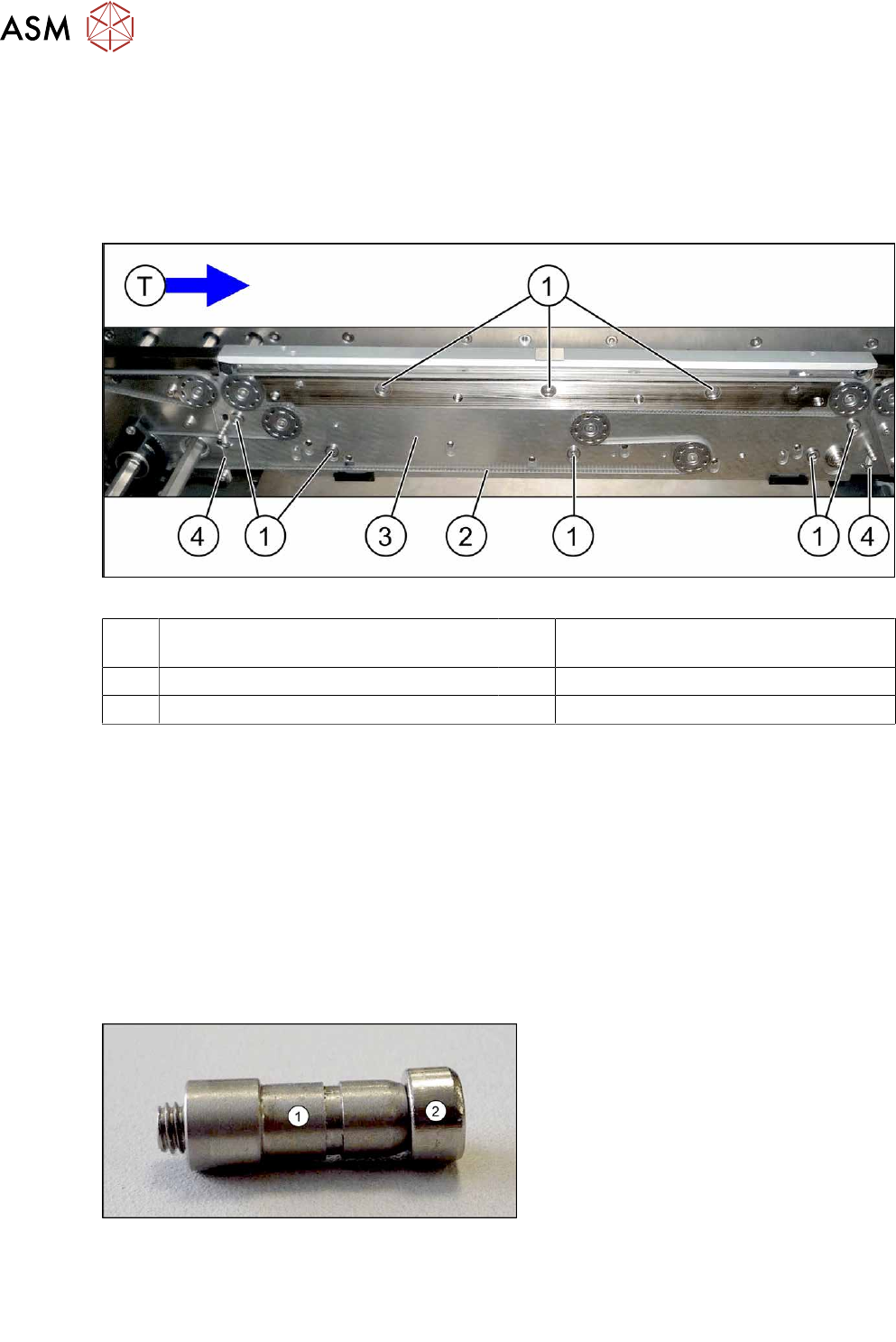

Abb.272: Klemmblech (am Beispiel SIPLACE SX1/SX2)
1 Acht Befestigungsschrauben des
Klemmblechs
2 Transportriemen
3 Klemmblech 4 Zwei Federn
T Transportrichtung
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwangen lösen.
7.2 "Klemmung der Transportwangen lösen" [}166]
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Lockern Sie die bewegliche Rolle.
► Fädeln Sie den Transportriemen aus.
► Entfernen Sie die oberen Haltebolzen der Federn und nehmen Sie die Federn ab. Achten Sie
dabei darauf die Federn nicht zu verlieren.
Abb.273: Hülse
► Entfernen Sie die obere Halte-
schraube(2)
der Feder. Achten Sie
dabei darauf die Feder und die
Hülse(1)
auf der Schraube nicht zu
verlieren. Wiederholen Sie diesen
Schritt für die zweite Feder am Klemm-
blech.
Ersatzteil:
●
Feder BB komplett mit Hülsen und Schrauben SXa [03088949‑xx]
oder
●
Zugfeder RZ-057KI [03088940‑xx] (ohne Hülsen und Schrauben)
