7 Transport
7.5 Breitenverstellung, Klemmung und Zylindereinheit
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 193
7.5.8 Kurzhubzylinder (Breitenverstellung) tauschen (nur DT)
Teile, Hilfsmittel und Werkzeug
●
Kompaktzylinder ADN-16-20-P-A-SA [03100045-xx] oder
Kurzhubzylinder ADVU-16-20-P-A-SA [00356862-xx]
Übersicht
Abb.245: Übersicht Kurzhubzylinder
1. Kurzhubzylinder
2. Pneumatische Anschlüsse des
Kurzhubzylinders
3. Befestigungsschrauben (3x) des
Kurzhubzylinders
4. Näherungsschalter
Siehe auch 7.5.1 "Übersicht Breitenverstellung" [}185]
Ausbau
► Bauen Sie die Zylindereinheit aus. Lesen Sie dazu Abschnitt 7.5.5 "Zylindereinheit (Breiten-
verstellung) tauschen (nur DT)" [}189].
► Stecken Sie die pneumatischen Anschlüsse des Kurzhubzylinders ab. Markieren Sie ggf.
deren Positionen, so dass Sie diese später wieder eindeutig zuordnen können.
► Entfernen Sie die Befestigungsschraube es Näherungschalters.
► Entfernen Sie die drei Befestigungsschrauben des Kurzhubzylinders.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Befestigen Sie den Näherungsschalter am alten Kurzhubzylinder. Beachten Sie dazu die
folgende Abbildung.
► Achten Sie auf die korrekte Position der pneumatischen Anschlüsse. Die pneumatischen
Anschlüsse müssen sich auf der dem Kabelschlepp abgewandten Seite befinden (siehe auch
Bild oben).
► Achten Sie darauf, dass der eingefahrene Zylinderstift nicht über den Grundkörper übersteht.
Abb.246: Näherungsschalter einstellen
► Stellen Sie den Abstand zwischen
Näherungsschalter und Oberkante
Kurzhubzylinder ein. Dieser ist abhän-
gig vom verbauten Kurzhubzylinder:
●
Abstand 13 mm bei "Kompaktzylinder
ADN-16-20-P-A-SA" [03100045‑xx]
●
Abstand 10 mm bei "Kurzhubzylinder
ADVU-16-20-P-A-SA" [00356862‑xx]
7 Transport
7.5 Breitenverstellung, Klemmung und Zylindereinheit
194 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
7.5.9 Ventilblock für Zylinder (Breitenverstellung) tauschen (nur DT)
Teile, Hilfsmittel und Werkzeug
●
Ventilinsel 3-fach [03092667-xx]
Übersicht

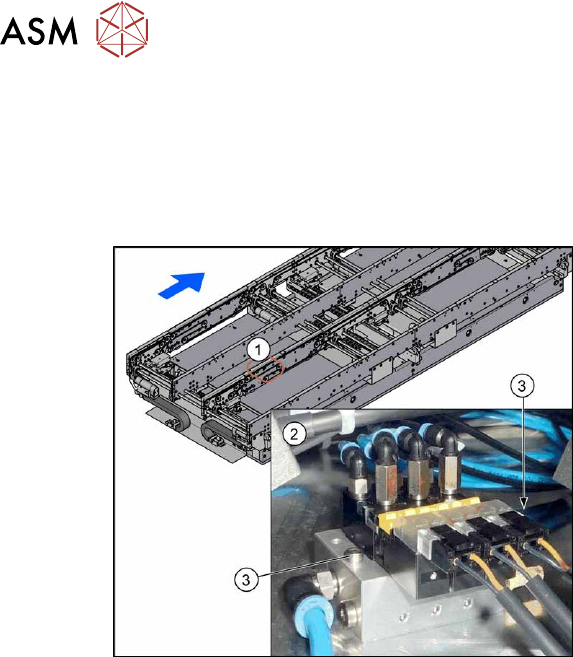

Abb.247: Übersicht Ventilblock
1. Der Ventilblock befindet sich in der
Mitte zwischen Stellplatz 2 und 3 unter
den Hubtischplatten.
2. Ventilblock
3. Befestigungsschrauben (2x) des Ventil-
blocks
Siehe auch 7.5.1 "Übersicht Breitenverstellung" [}185]
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwangen lösen.
7.2 "Klemmung der Transportwangen lösen" [}166]
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Stellen Sie die Druckluftversorgung ab.
5.2 "Druckluftzufuhr sperren" [}90]
► Entfernen Sie die Befestigungsschrauben der Hubtischplatte an Stellplatz3 und nehmen Sie
diese ab.
7.3.1 "Hubtischplatte tauschen" [}172]
► Entfernen Sie die beiden Befestigungsschrauben des Ventilblocks.
► Stecken Sie alle elektrischen und pneumatischen Verbindungen des Ventilblocks ab. Markie-
ren Sie sich ggf. deren Positionen, um diese später wieder eindeutig zuordnen zu können.
► Nehmen Sie den Ventilblock aus der Maschine.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Vergleichen Sie den alten und den neuen Ventilblock. Ggf. müssen Sie Schalldämpfer und
Pneumatikanschlüsse vom alten auf den neuen Ventilblock umbauen.
► Ersetzen Sie ggf. geöffnete Kabelbinder.
7 Transport
7.5 Breitenverstellung, Klemmung und Zylindereinheit
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 195
7.5.10 Hinweise zu den Klemmeinheit-Versionen (nurDT)
HINWEIS
Alte/Neue Klemmeinheit
Ein Mischen von alten und neuen Klemmeinheiten ist möglich.
Stellen Sie vor dem Einbau einer neuen Klemmeinheit (Version 2) sicher, dass an Ihrer
Maschine mindestens SW706.1 SP1 mit Hotfix 4 installiert ist.
Übersicht
Es gibt mehrere Versionen der Klemmeinheiten. Diese unterscheiden sich vor allem anhand der
Sensorfahne:
Abb.248: Klemmung Version 1
Version 1
1. Klemmung
2. Hier kann eine M3x16 mm-Schraube
eingeschoben werden um die Klem-
mung dauerhaft zu lösen.
► Für den Tausch von Klemmeinheiten
(Version 1) lesen Sie Abschnitt Klem-
meinheit (Version 1) tauschen (nurDT).
Abb.249: Klemmung Version 2
Version 2
1. Klemmung
2. Sensorfahne
3. Befestigungsschraube der Sensorfahne
► Für den Tausch von Klemmeinheiten
(Version 2) lesen Sie Abschnitt Klem-
meinheit (Version 2) tauschen (nurDT).
