9 Bauelemente-Zuführung 9.6 Smart Pin Support 382 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 Einbau Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise: ► Die Sprengri…
9 Bauelemente-Zuführung
9.6 Smart Pin Support
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 381
9.6.7 Pneumatikzylinder tauschen
Teile, Hilfsmittel und Werkzeug
●
Pneumatikzylinder [03088037Sxx]
●
Sprengringzange Größe 0 (Lieferant: http://www.hoffmann-tools.com – Art.-Nr.:719770 J0)
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
Übersicht
Abb.525: Pneumatikzylinder
1. Gelenkkopf
2. Führung des Pneumatikzylinders
3. Pneumatikzylinder
4. Pneumatischer Anschluss des Pneu-
matikzylinders
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Bauen Sie den Pin-Picker aus.
9.6.1 "Pin-Picker komplett tauschen" [}373]
► Bauen Sie den Gelenkkopf aus. Lesen Sie dazu den Abschnitt 9.6.6 "Gelenkkopf tau-
schen" [}380].
► Stecken Sie den pneumatischen Anschluss des Pneumatikzylinders ab.
Abb.526: Haltebolzen
► Entfernen Sie den Sprengring am Hal-
tebolzen(1)
des Pneumatikzylinders
und ziehen Sie den Haltebolzen her-
aus.
9 Bauelemente-Zuführung
9.6 Smart Pin Support
382 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Die Sprengringe des Haltebolzens sind sehr empfindlich. Setzen Sie diese vorsichtig auf den
Haltebolzen.
► Stellen Sie den Gelenkkopf ein, so dass folgende Bedingungen erfüllt sind:
► Überprüfen Sie den Verfahrweg der Linearführung. Diese muss auf der ganzen Länge frei
beweglich sein.
► Überprüfen Sie, ob die Sensoren korrekt schalten. Die Schaltfahne der Linearführung muss
ca. 1mm Abstand zum Wagen haben.
Sehen Sie dazu auch...
2 9.6.12 "Sensor oben tauschen" [}387]
2 9.6.13 "Sensor unten tauschen" [}388]
9.6.8 Spiralschlauch tauschen
Teile, Hilfsmittel und Werkzeug
●
Spiralschlauch für Magnetventil [03090227Sxx]
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
HINWEIS
Zugentlastungen tauschen
Beachten Sie bei allen Arbeiten am Spiralschlauch oder am Spiralkabel die technische
Information "Smart Pin Support: Tausch defekter Spiralkabel am Pin-Picker
(Update)" [DE:TI2013‑09D04] [EN:TI2013‑09E04].
► Bestellen Sie ggf. zusätzlich folgende Teile:
Abdeckblech/SPS [03102482-xx]
Schlauchhalter/SPS [03102480-xx]
Übersicht

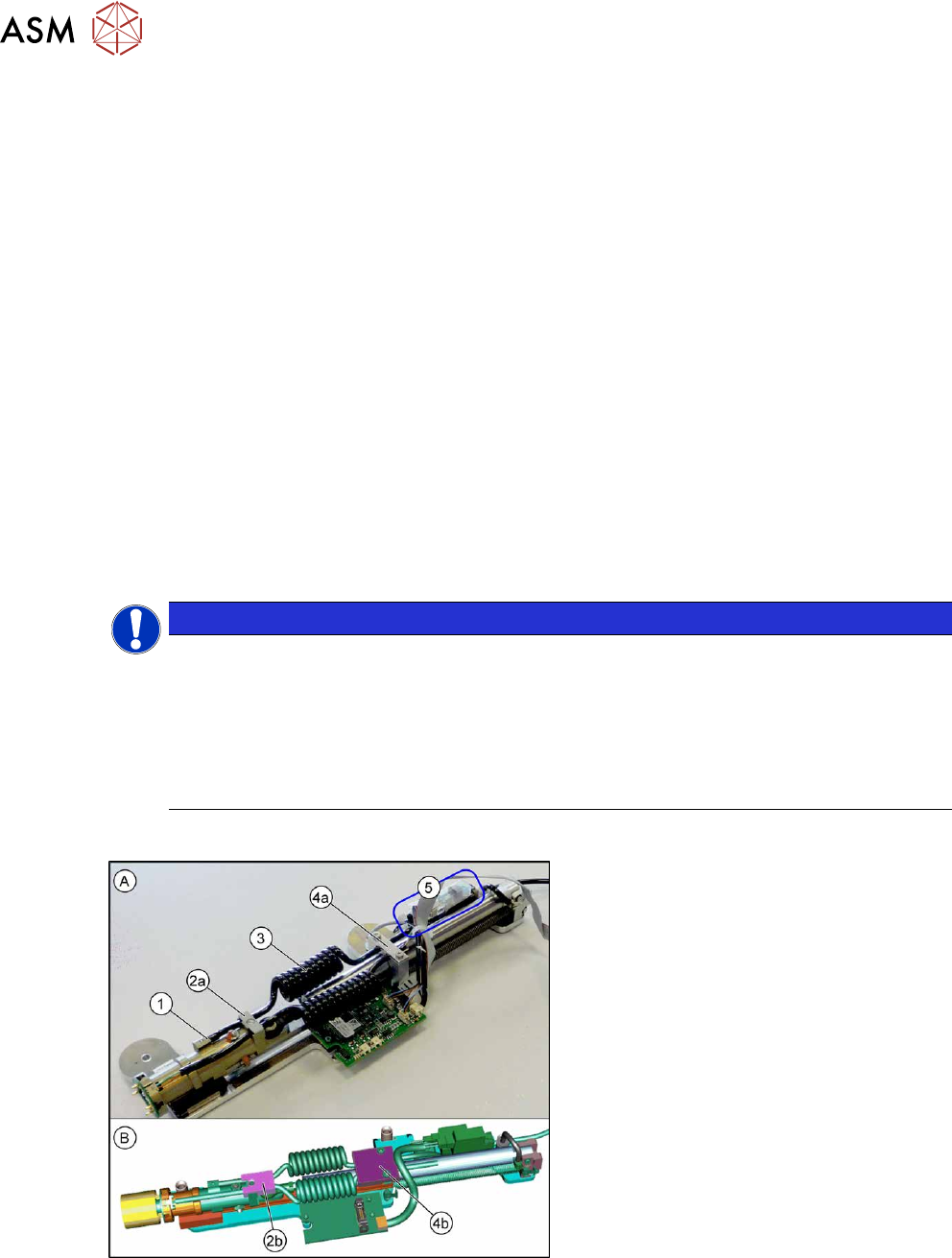

Abb.527: Spiralschlauch – Alte und neue Version
A = Alte Version des Pin-Pickers
B = Neue Version des Pin-Pickers
1. Pneumatikanschluss am Rückhol-Zylin-
der
2. Zugentlastung am Rückhol-Zylinder
2a: Alte Version
2b: Neue Version
3. Spiralschlauch
4. Zugentlastung an der Pneumatikzylin-
der-Führung
4a: Alte Version
4b: Neue Version
5. Ventilblock
9 Bauelemente-Zuführung
9.6 Smart Pin Support
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 383
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Bauen Sie den Pin-Picker aus.
9.6.1 "Pin-Picker komplett tauschen" [}373]
► Nehmen Sie die Zugentlastung am Zylinder-Rückteil ab.
► Nehmen Sie die Zugentlastung an der Pneumatikzylinder-Führung ab.
► Ziehen Sie den Spiralschlauch am Pneumatikanschluss des Rückhol-Zylinders ab.
Abb.528: Befestigungsschrauben Ventilblock
► Entfernen Sie die beiden Befestigungs-
schrauben(1)
des Ventilblocks. Diese
befinden sich auf der Rückseite des
Pin-Pickers.
► Ziehen Sie den Spiralschlauch vom Ventilblock ab.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgenden Hinweis:
► Achten Sie darauf, dass der Spiralschlauch nicht scheuert. Der Spiralschlauch und das Spiral-
kabel dürfen sich in ganz ausgezogenem Zustand nicht berühren.
9.6.9 Spiralkabel tauschen
Teile, Hilfsmittel und Werkzeug
●
Spiralkabel [03090273-xx]
●
Sicherungslack rot [00318197-xx]
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
HINWEIS
Zugentlastungen tauschen
Beachten Sie bei allen Arbeiten am Spiralschlauch oder am Spiralkabel die technische
Information "Smart Pin Support: Tausch defekter Spiralkabel am Pin-Picker
(Update)" [DE:TI2013‑09D04] [EN:TI2013‑09E04].
► Bestellen Sie ggf. zusätzlich folgende Teile:
Abdeckblech/SPS [03102482-xx]
Schlauchhalter/SPS [03102480-xx]
