5 Pneumatik 5.1 Pneumatik-Übersicht Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 89 5 Pneumatik GEFAHR Betriebsanleitung beachten ► Beachten Sie bei allen Arbeiten die Sicherheitshinweise aus der Betriebsanleitu…
4 Elektrik und Steuerung
4.9 I/O-Control-Unit tauschen
88 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
5 Pneumatik
5.1 Pneumatik-Übersicht
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 89
5 Pneumatik
GEFAHR
Betriebsanleitung beachten
► Beachten Sie bei allen Arbeiten die Sicherheitshinweise aus der Betriebsanleitung!
VORSICHT
Druckluftversorgung abschalten
Bei allen Arbeiten an der Pneumatik muss die Maschine von der Druckluftversorgung
getrennt werden.
VORSICHT
Passende Blindstopfen verwenden
► Verwenden Sie in der gesamten Maschine nur Blindstopfen, welche auch zum Her-
steller des Druckluftanschlusses passen. Andernfalls kann ein fester Sitz der Stopfen
nicht gewährleistet werden.
► Wir empfehlen die Verwendung von Blindstopfen der Firma Festo.
5.1 Pneumatik-Übersicht
Die Pneumatik ist an den Stellplätzen 1, 3 und 4 hinter den Seitenverkleidungen untergebracht.

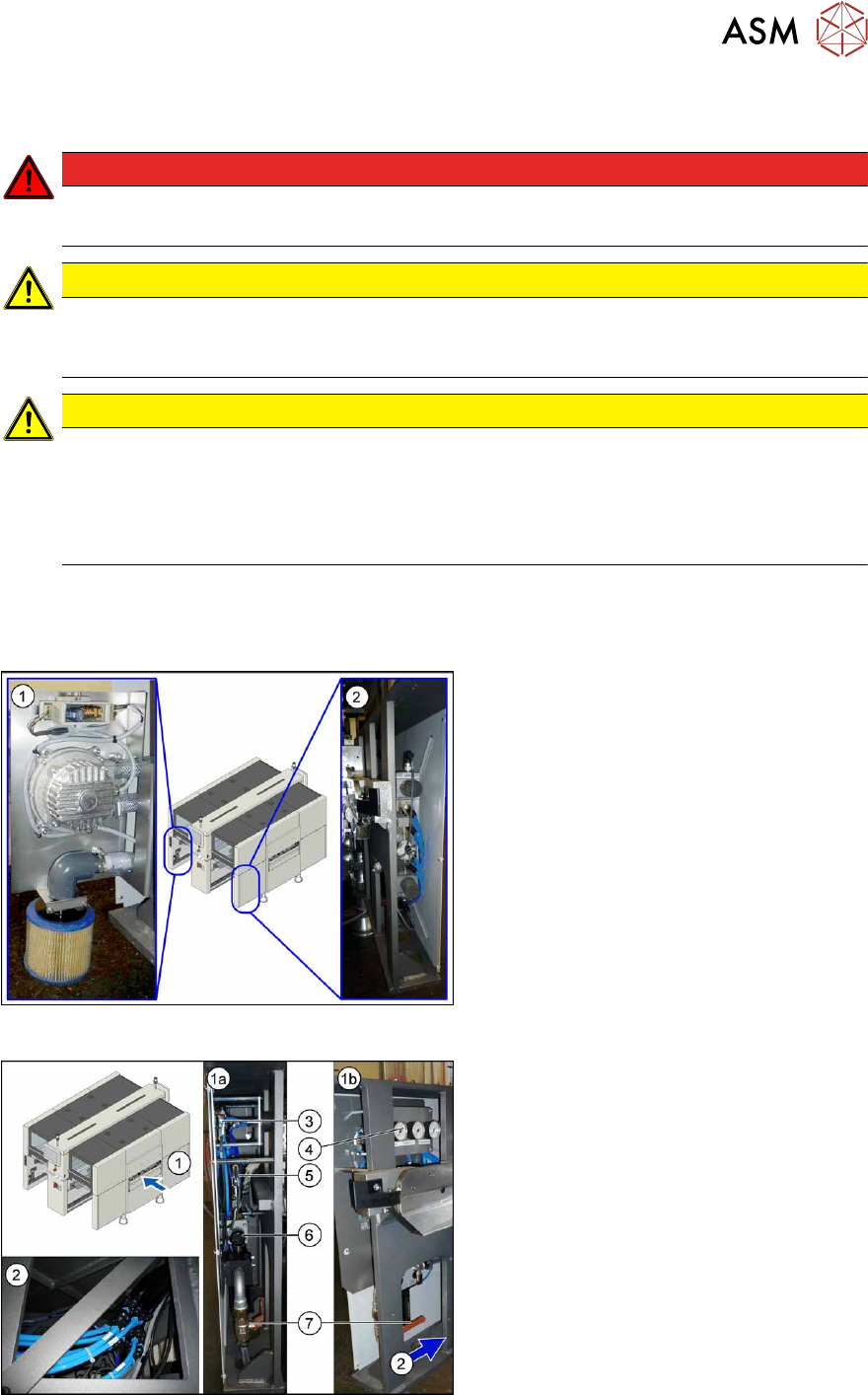

Abb.97: Pneumatik (Stellplatz 3 und 4)
1. Stellplatz 3, hinter der Seitenverkleidung:
Elmo-Blower mit Elektrik, Kühlluftfilter
2. Stellplatz 4, hinter der Seitenverklei-
dung:
Proportionalregler für Portalgruppe
Bestückköpfe BB1/BB2
Abb.98: Pneumatik (Stellplatz 1)
1. Stellplatz 1, hinter der Seitenverkleidung:
1a) Ansicht von vorne
1b) Ansicht seitlich
Anschlusskupplung, Haupthahn mit
Druckluftfilter, Druckluftanzeigen
2. Stellplatz 1, unten im Maschinenrah-
men: Druckluftanschluss für Portal-
kabelschlepp und für Vakuumpumpe
3. 5/2-Wegeventil [03062277-xx]
Hauptventil (X59) für PPW, Einzug,
Transport
4. Manometer
5. 5/2-Magnetventil [00344974-xx]
Sicherheitsventil (X60) für Gurtschneider
6. Druckregler [03062103-xx]
7. Haupthahn
5 Pneumatik
5.2 Druckluftzufuhr sperren
90 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
5.2 Druckluftzufuhr sperren
VORSICHT
Druckluftversorgung abschalten
Die Druckluftversorgung muss bei allen Arbeiten an der Pneumatik abgeschaltet werden.

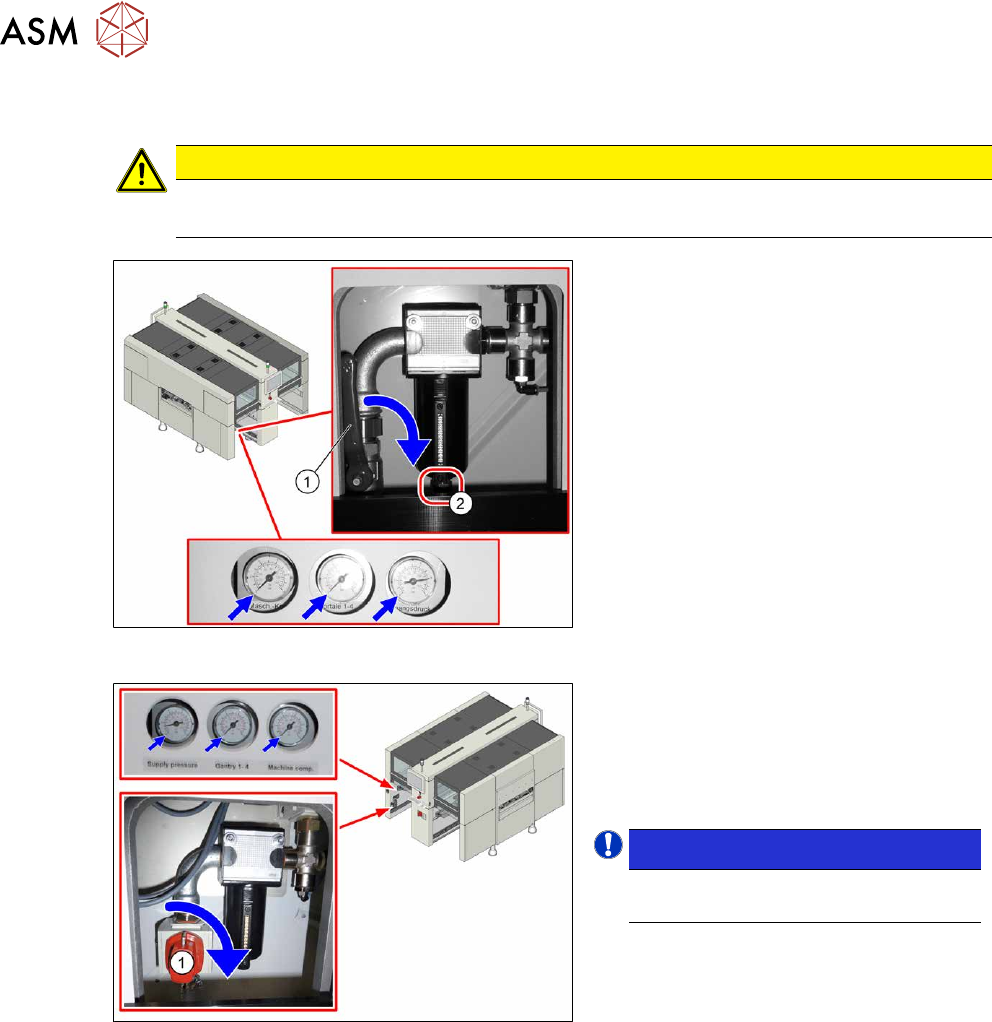

Abb.99: Druckluftzufuhr sperren (Version 1)
Version 1:
► Drehen Sie den Hebel(1) für die
Druckluftzufuhr nach unten, bis er in
der Waagrechten steht.
► Drehen Sie die Schraube(2) am
Eingangsfilter auf um das System zu
entlüften. Halten Sie dabei ein Tuch
darunter um ggf. austretende
Flüssigkeit aufzufangen.
Abb.100: Druckluftzuführ sperren (Version 2)
Version 2:
► Drehen Sie den Schalter(1) für die
Druckluftzufuhr um 90Grad, bis er in
der Waagrechten steht.
► Alle Manometer müssen auf Null stehen.
HINWEIS!
Bei dieser Version erfolgt die Entlüf-
tung automatisch.
.
Führen Sie Arbeiten an Schneidgeräten aus, dann müssen diese wie folgt entlüftet werden:
