9 Bauelemente-Zuführung
9.1 Schneidgerät
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 303
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem folgende
Hinweise:

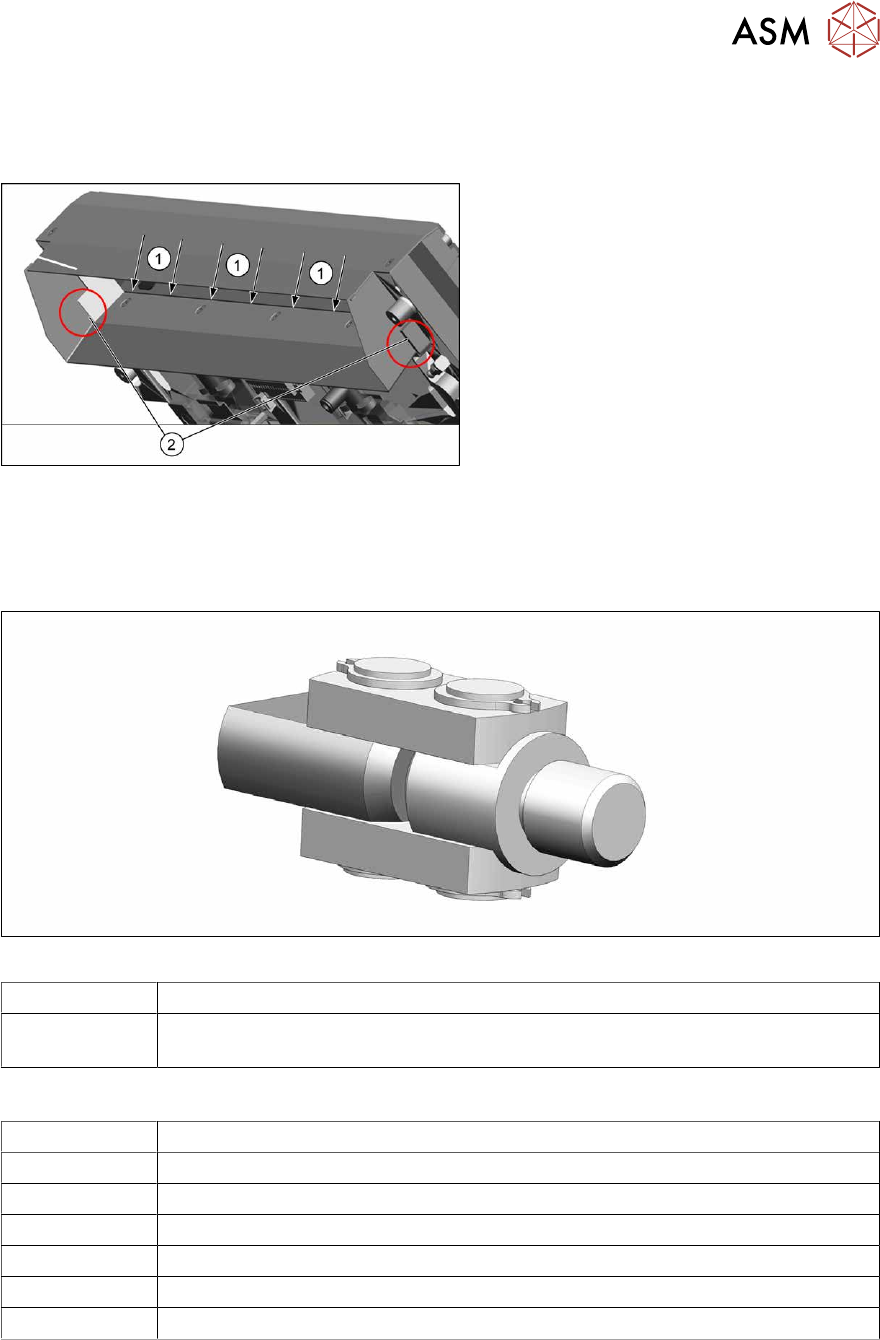

Abb.394: Schutzblech einbauen
► Stellen Sie sicher, dass die fünf
Schrauben komplett versenkt sind. Die
Schrauben müssen plan mit dem
Schutzblech sein.
► Stellen Sie sicher, dass zwischen dem
Messer des Schneidgerätes und der
Innenkante des Prallblechs ein Spalt
ist(1)
.
► Wenn alles richtig ist, sollte an Posi-
tion(2)
das Prallblech anliegen.
9.1.8 Gelenk am Kurzhubzylinder tauschen
Teile
Abb.395: Gelenk
03000518-xx Gelenk am Kurzhubzylinder
03057290-xx 2x Innensechskant-Zylinderschrauben ISO4762-M5x35-12.9, geomet. 321+VL
(Schrauben für bewegliches Messer)
Hilfsmittel und Werkzeug
00376625‑xx Drehmomentschlüssel 2,5‑25Nm
03121952-xx Schmierfett BEM 34-132, 400 g Kartusche
03123777-xx Einhand-Fettpresse für 400ml Kartusche
00334892‑xx Loctite 243
00353832-xx Inbusschlüsselsatz
Seitenschneider
Kabelbinder
9 Bauelemente-Zuführung
9.1 Schneidgerät
304 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
Gelenk ausbauen
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Bauen Sie das Schneidgerät aus der Maschine aus.
9.1.4 "Schneidgerät am BE-Einzug tauschen" [}296]

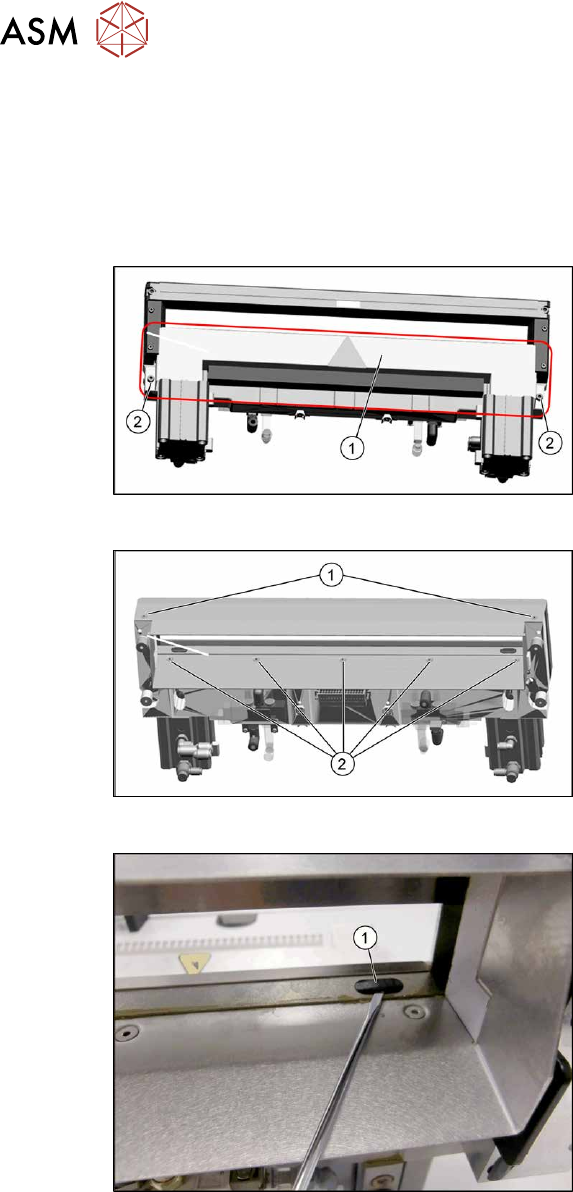

Abb.396: Abdeckblech
► Entfernen Sie die Befestigungsschrau-
ben(2)
am oberen Abdeckblech(1)
und nehmen Sie dann das obere
Abdeckblech heraus.
Abb.397: Prallblech
► Entfernen Sie die beiden Schrauben(1)
an der Vorderseite und die fünf Schrau-
ben(2)
an der Innenseite, mit denen
das Prallblech befestigt ist.
► Entfernen Sie die Prallblecheinheit vom
Schneidgerät.
Abb.398: Kunststoffkappen
Von der Unterseite des Schneidgerätes
haben Sie leichten Zugang zur Kunststoff-
kappe.
► Entfernen Sie die Kunststoffkappen(1)
über den Befestigungsschrauben auf
beiden Seiten des beweglichen Mes-
sers.
► Entfernen Sie die beiden Schrauben.
9 Bauelemente-Zuführung
9.1 Schneidgerät
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 305
Abb.399: Bewegliches Messer
► Lösen Sie das bewegliche Messer(2)
vom Kolben(1) des Kurzhubzylinders.
 VORSICHT!
Verletzungsgefahr!
Es besteht Verletzungsgefahr an der
Schneidkante der Messer.
.
Abb.400: Gelenk ausbauen
► Entfernen Sie den Sprengring (1).
► Schieben Sie die Kolbenstange ein we-
nig in den Kurzhubzylinder hinein und
drehen Sie das Gelenk um 90 Grad.
► Schieben Sie den Bolzen (2) aus dem
Gelenk heraus.
► Drehen Sie den im Kolben (4) verblie-
benen Adapter (3)
des Gelenks heraus.
 HINWEIS!
Der Adapter ist mit Sicherungslack
(Loctite Nr. 243) eingeschraubt. Des-
halb ist ein etwas größerer Kraftauf-
wand notwendig.
Halten Sie mit einem Gabelschlüssel
gegen.
.
Einbau
Abb.401: Gelenk einbauen
► Drehen Sie das Gelenk mit einem
Drehmoment von 22Nm
in den Kurz-
hubzylinder. Achten Sie dabei darauf,
dass das Gelenk(1)
waagerecht steht,
so dass es in die Aussparung am
beweglichen Messer passt. Sichern Sie
die Schraube mit Loctite243
.
 VORSICHT!
Einbaulage
Das Gelenk muss waagerecht sein.
Ansonsten kann das Messer verkan-
ten, was zum Bruch des Gelenks führt.
.
► Schrauben Sie das Gelenk am beweglichen Messer fest. Ziehen Sie die Schrauben mit einem
Drehmoment von 6Nm
an.
Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem
folgende Hinweise:
► Vergewissern Sie sich, dass die Bolzen gefettet sind (Klüber BEM 34-132).
