7 Transport

7.8 Laserlichtschranken, Lichtwellenleiter und LP-Sensoren

Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 225

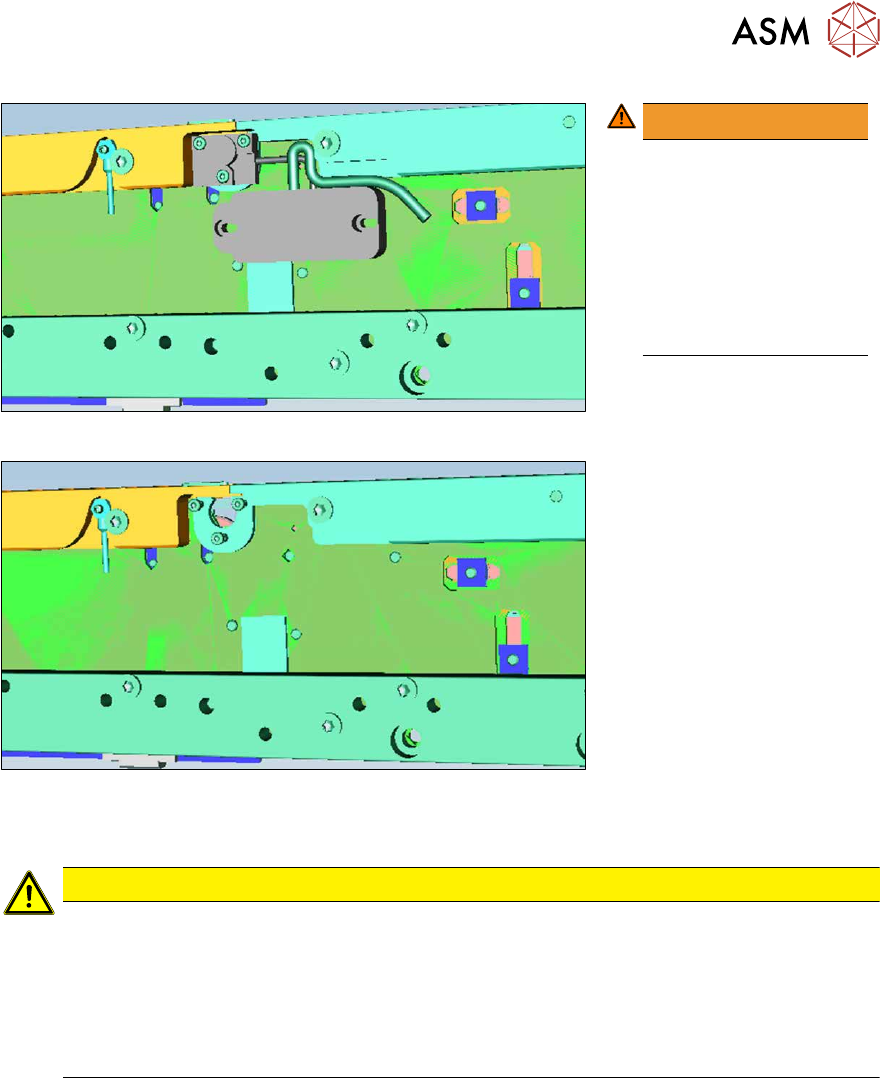

Abb.284: Laserlichtschranke mit Elektronik (am Beispiel Eingabeband)

 WARNUNG!

Deckblech nicht

demontieren!

Für eine bessere Dar-

stellung wurde in diesen

Abbildungen das Deck-

blech ausgeblendet.

Das Deckblech darf

jedoch keinesfalls

demontiert werden!

.

Abb.285: Laserlichtschranke ohne Elektronik (am Beispiel Eingabeband)

Ausbau

VORSICHT

Wangen vorsichtig verschieben!

Ohne die Klemm- und Führungsleisten fehlt den Wangen ein wesentliches stabilisierendes

Element.

► Verschieben Sie die geöffneten Wangen nur sehr vorsichtig.

► Achten Sie darauf, die Wangen immer links und rechts gleichmäßig zu verschieben.

► Achten Sie darauf, die Wangen nicht zu verdrehen oder zu verbiegen.

► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern

Sie die Maschine gegen Wiedereinschalten.

1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]

► Demontieren Sie die beiden Klemmleisten/Riemenführungen über dem Sender/Empfänger.

7.7.3 "Klemmleiste/Riemenführung tauschen" [}217]

7 Transport

7.8 Laserlichtschranken, Lichtwellenleiter und LP-Sensoren

226 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021

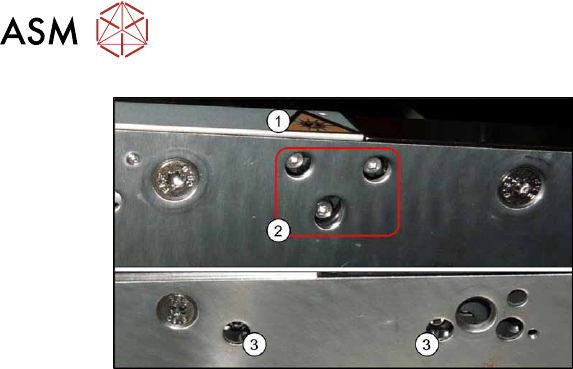

Abb.286: Befestigungsschrauben

Die Sender befinden sich grundsätzlich bei

den Laserwarnaufklebern(1)

. Die Empfän-

ger jeweils an den gegenüberliegenden

Wangen.

► Sender: Entfernen Sie die drei Befesti-

gungsschrauben(2)

. Achten Sie dabei

darauf, dass keine Teile in die Trans-

portwange fallen.

► Empfänger: Entfernen Sie die beiden

Befestigungsschrauben(3)

. Achten Sie

dabei darauf, dass keine Teile in die

Transportwange fallen.

► Stecken Sie die elektrische Verbindung

ab.

Einbau

Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:

► Stecken Sie den Sender/Empfänger vor dem Einbau wieder an.

► Achten Sie darauf, dass alle anderen in der Transportwange verlegten Kabel unter dem Sen-

der/Empfänger verlaufen. Insbesondere bei den Sendern sind die Platzverhältnisse beengt.

Ggf. kann die Schraube hinter dem Gehäuse gelöst und durch eine kürzere Schraube (8mm)

ersetzt werden.

Auch können die Schrauben der Umlenkrollen stören.

Sehen Sie dazu auch die folgenden Abbildungen.

► Verwenden Sie für die untere Schraube die Hülse. Mit dieser Schraube wird der Sensor

befestigt.

Die beiden oberen Schrauben dienen zur Justage des Laserstrahls.

► Die Sender werden mit der unteren Schraube handfest fixiert und mit den oberen beiden

Schrauben eingestellt.

► Prüfen Sie die Einstellung der Sender/Empfänger und korrigieren Sie diese bei Bedarf.

7.8.3 "Einstellung der Laserlichtschranke prüfen" [}231]

7.8.4 "Einstellung der Laserlichtschranke korrigieren" [}233]

► Teachen Sie die LP-Sensoren über die Stationssoftware.

7.8.9

"LP-Sensoren teachen (SW70x)" [}249]

7 Transport

7.8 Laserlichtschranken, Lichtwellenleiter und LP-Sensoren

Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 227

7.8.2 Kabel Laserlichtschranke tauschen

Teile, Hilfsmittel und Werkzeug

Wählen Sie das passende Ersatzkabel:

Motorkabel

Zu tauschendes Teil Passendes Ersatz-

teil

[03088532‑xx] Motorkabel Bandmotor-Eingabe Spur-1 L=730mm Motorkabel Bandmo-

tor Eingabe Spur-2

L=2170mm

[03088863‑xx]

[03088533‑xx] Motorkabel Bandmotor Best.-pos-1 Spur-1 L=1640mm

[03088534‑xx] Motorkabel Bandmotor Zwischenpos. Spur-1 L=1260mm

[03088536‑xx] Motorkabel Bandmotor Best.-pos.2 Spur-1 L=1650mm

[03088537‑xx] Motorkabel Bandmotor Ausgabe Spur-1 L=730mm

[03088538‑xx] Motorkabel Bandmotor Eingabe Spur-2 L=730mm

[03088541‑xx] Motorkabel Bandmotor Best.-pos-1 Spur-2 L=1650mm

[03088542‑xx] Motorkabel Bandmotor Zwischenpos. Spur-2 L=1490mm

[03088543‑xx] Motorkabel Bandmotor Best.-pos-2 Spur-2 L=1650mm

[03088544‑xx] Motorkabel Bandmotor Ausgabe Spur-2 L=730mm

Sensorkabel

Zu tauschendes Teil Passendes Ersatzteil

[03088545‑xx] Sensorkabel Bandmotor Eingabe Spur-1 L=760mm Sensorkabel Bandmo-

tor Eingabe Spur-2

L=2180mm

[03088871‑xx]

[03088547‑xx] Sensorkabel Bandmotor Best.-pos.1 Spur-1 L=1680mm

[03088549‑xx] Sensorkabel Bandmotor Zwischenpos.Spur-1 L=1500mm

[03088551‑xx] Sensorkabel Bandmotor Best.-pos.2 Spur-1 L=1680mm

[03088552‑xx] Sensorkabel Bandmotor Ausgabe Spur-1 L=760mm

[03088553‑xx] Sensorkabel Bandmotor Eingabe Spur-2 L=760mm

[03088554‑xx] Sensorkabel Bandmotor Best.-pos.1 Spur-2 L=1680mm

[03088555‑xx] Sensorkabel Bandmotor Zwischenpos.Spur-2 L=1220mm

[03088556‑xx] Sensorkabel Bandmotor Best.-pos.2 Spur-2 L=1690mm

[03088557‑xx] Sensorkabel Bandmotor Ausgabe Spur-2 L=760mm

[03092519‑xx] Sensorkabel W51 Laser Seitenwand-C2 L=1530mm Sensorkabel W46

Laser Seitenwand-C1

L=1630mm

[03092514‑xx]

[03088491‑xx] Sensorkabel W30 Sensor-1 Seitenwand-B1 L=1220mm Sensorkabel W41

Sensor-1 Seitenwand-

B2 L=2170

[03088495‑xx]

[03088492‑xx] Sensorkabel W31 Sensor-2 Seitenwand-B1 L=1590mm

[03088496‑xx] Sensorkabel W42 Sensor-2 Seitenwand-B2 L=1660mm

Sonstige Kabel

Zu tauschendes Teil Passendes Ersatzteil

[03092517‑xx] Kabel W49 Seitenwand-D1 Sensor-LLB1 L=1360mm Kabel LP-Zentrierung

Empfaenger LLB2

L=1850mm

[03088522‑xx]

[03092518‑xx] Kabel W50 Seitenwand-D1 Sensor-LLB2 L=1020mm

[03093772‑xx] Kabel W69 Seitenwand-D2 Sensor-LLB1 L=950mm

[03093773‑xx] Kabel W70 Seitenwand-D2 Sensor-LLB2 L=1420mm

[03088490‑xx] Kabel W21 Seitenwand-A1 Laser-LLB1,LLB2 L=940mm Kabel LP-Zentrierung

LLS1, LLS2,

L=1860mm

[03088856‑xx]

[03088493‑xx] Kabel W43 Seitenwand-A2 Laser-LLB1, LLB2 L=1360mm
