► Bewegen Sie den Kopf bzw. das Portal manuell hin und her. Mit der Bewegung kann der kor-
rekte Verlauf des Spursignals am Prüfgerät abgelesen werden.
► Befindet sich das Spursignal nicht innerhalb der Toleranzen, so muss der Inkrementalgeber
neu eingestellt werden. Der Inkrementalgeber ist dann entweder zu nah, zu weit weg, schräg
und/oder versetzt angebracht worden.
6.3.4.1 Prüfgerät – Bedienung
► 6.3.4.1.1 "Prüfgerät PG1-I [03102699 xx]" [}116]
► 6.3.4.1.2 "Prüfgerät PG-U [03071361 xx]" [}118]
Prüfgerät PG1-I [03102699 xx]
Abb.141: Bedienung Prüfgerät PG1-I – 1
6 Portale
6.3 X- und Y-Achse
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 117
Abb.142: Bedienung Prüfgerät PG1-I – 2
6 Portale
6.3 X- und Y-Achse
118 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021

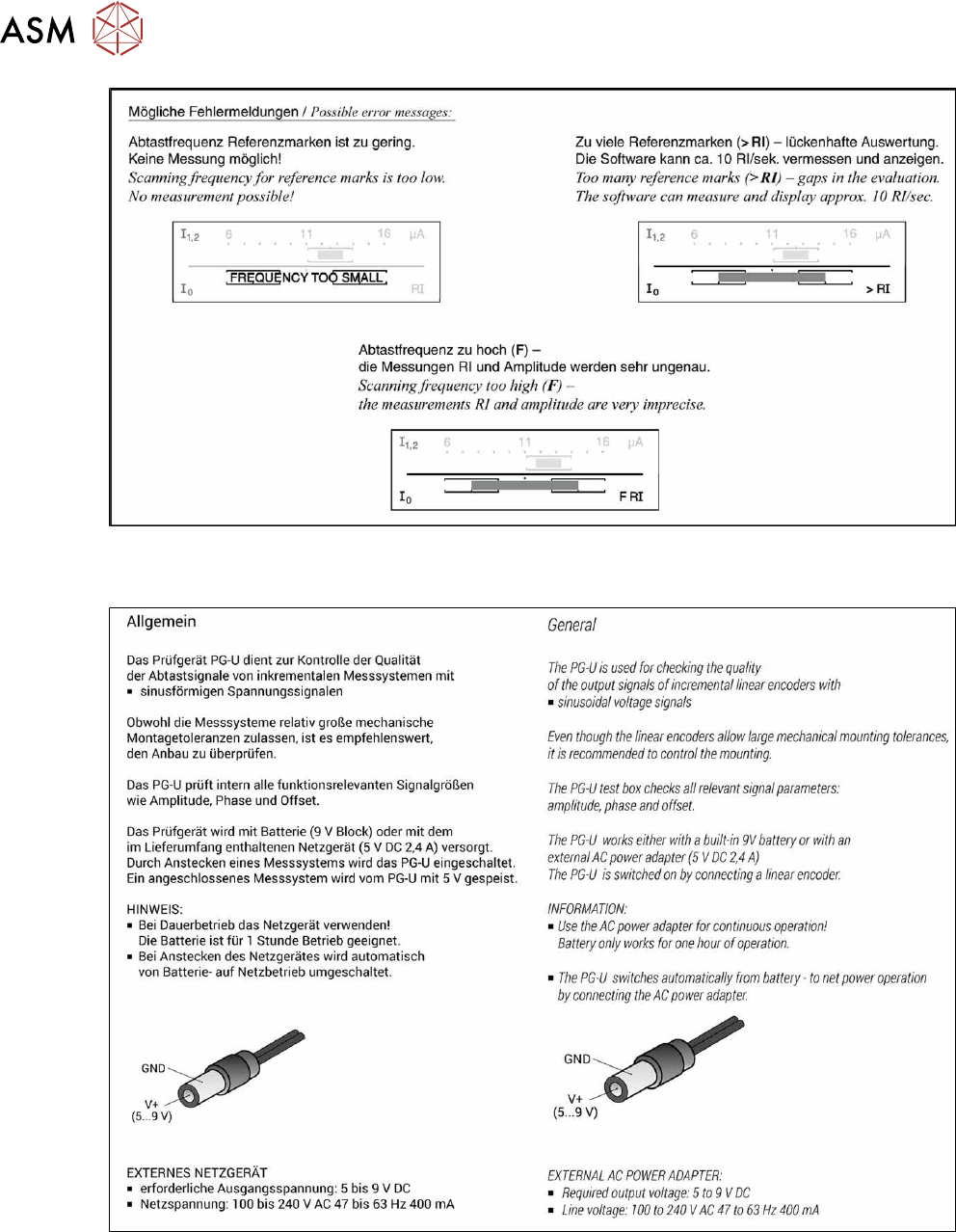

Abb.143: Bedienung Prüfgerät PG1-I – 3
Prüfgerät PG-U [03071361 xx]
Abb.144: Bedienung Prüfgerät PG-U – 1
