8 Kopftausch
8.3 SIPLACE C&P20 A/M tauschen
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 269
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Stellen Sie die Druckluftversorgung ab.
5.2 "Druckluftzufuhr sperren" [}90]

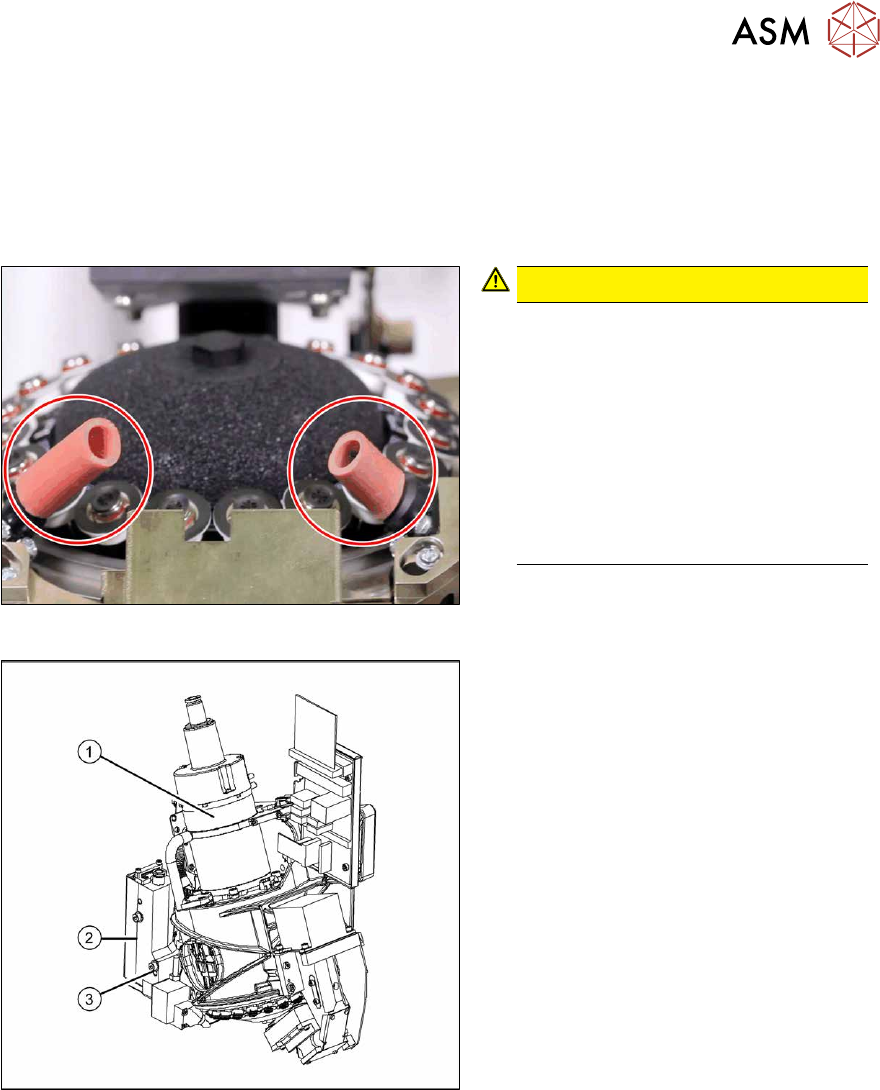

Abb.343: Schlauch am BE-Sensor (am Beispiel C&P20A)
 VORSICHT!
Die Prismen des BE-Sensors unter-
halb des Bestückkopfes können leicht
beschädigt werden. Demontieren Sie
den Kopf sehr vorsichtig!
Schützen Sie den BE-Sensor daher
mit zwei Schlauchstücken. Diese sind
im Lieferumfang des Bestückkopfes
bzw. BE-Sensors enthalten und sollten
in der Servicebox der Maschine aufbe-
wahrt werden. Sie werden für jede
Demontage des Kopfes benötigt.
.
Abb.344: Bestückkopf ausbauen
► Stecken Sie den pneumatischen
Anschluss(1)
ab.
► Stecken Sie die Flachbandkabel am
Bestückkopf ab.
► Entfernen Sie die Befestigungsschrau-
ben der Zugentlastung der BE-Kamera-
Kabel und ziehen Sie die Kabel vor-
sichtig ab. Drücken Sie dabei auf die
Klemmungen auf beiden Seiten der
Stecker.
► Lockern Sie beide Schrauben am
Druckregelventil(2)
.
► Entfernen Sie die Schraube(3) am
Druckregelventil und klappen das
Druckregelventil zur Seite.
Die Kopf-Befestigungsschraube beim
Druckregelventil ist nun zugänglich.
► Drehen Sie die vier Kopf-Befestigungsschrauben M4 mit einem langen Torxschlüssel (TX20)
heraus.
► Heben Sie den Kopf vorsichtig aus der Verstiftung der Kopfplatte.
► Setzen Sie den Bestückkopf in die Transportbox.
► Wenn Sie an diesem Bestückkopf weitere Arbeiten ausführen (z.B. Austausch von
Ersatzteilen), dann montieren Sie den Bestückkopf dazu auf den Kopfständer [03056231‑xx].
8 Kopftausch
8.3 SIPLACE C&P20 A/M tauschen
270 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Tauschen Sie den Kopf ohne BE-Kamera, so müssen Sie die alte Kamera in den neuen Kopf
einbauen. Lesen Sie dazu die Serviceanleitung Ihres Bestückkopfes.
► Bei Vakuumpumpenbetrieb muss der Nachrüstsatz "Vakuumpumpenbetrieb
C&P20" [00119790‑xx] eingebaut werden. Dieser enthält den "Blendenring kpl.
C&P20" [03046348‑xx].
Achtung: Dieser Blendenring darf nicht für SIPLACE C&P20P/M2/P2/M3 verwendet werden.
Lesen Sie dazu auch die entsprechende Vakuumpumpen-Montageanleitung.
► Achten Sie auf die korrekte Montageposition auf der Kopfplatte.
► Ziehen Sie die vier Kopf-Befestigungsschrauben (M4, TX20) mit einem Drehmoment von
2,7Nm fest.
HINWEIS
Verschiedene Schlauchlängen an der SIPLACE X-SerieS
Je nach Einbauort (Standard-Portal oder gedrehtes Portal) ist der Schlauch zum Druck-
regelventil unterschiedlich lang.
► Kürzen oder ersetzen Sie den Schlauch bei Bedarf.
Sehen Sie dazu auch...
2 8.9 "Montagepositionen auf der Kopfplatte" [}288]
8 Kopftausch
8.4 SIPLACE C&P20 P an SIPLACE X-Serie S-Maschinen
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 271
8.4 SIPLACE C&P20 P an SIPLACE X-Serie S-Maschinen
HINWEIS
Vakuumpumpen-/Druckluftbetrieb an SIPLACE X-Serie S-Maschinen
► Druckluftbetrieb: Wird der SIPLACE C&P20P ohne Vakuumpumpe betrieben, dann
muss der Kopf auf Druckluftbetrieb umgerüstet werden. Dazu benötigen Sie den
"Umrüstsatz Druckluftbetrieb SIPLACE C&P20P" [03106765‑xx].
► Vakuumpumpenbetrieb (Standard): Wird der SIPLACE C&P20 P mit Vakuumpumpe
betrieben, dann benötigen Sie den "Aufrüstsatz Drucksensor Vakuum C&P20P für
SIPLACE X‑SerieS" [03108457‑xx].
8.5 SIPLACE C&P20P/M2 tauschen
HINWEIS
Vakuumtest
► Führen Sie vor dem Ausbau des Bestückkopfes ggf. einen Vakuumtest durch.
Lesen Sie dazu die "Serviceanleitung Vakuumtest" [DEEN:00196101‑xx].
HINWEIS
Voraussetzungen für den SIPLACE C&P20P
Für den Betrieb eines SIPLACE C&P20P müssen zusätzlich einige Voraussetzungen
erfüllt sein:
► Kopfinterface - mindestens Funktionsstand [03091013-03] / [03091023-03]
► Basisadapter - mindestens Funktionsstand [03055516-06] / [03045647-08]
► MHCU – mindestens Funktionsstand [03090990-03]
► Es müssen Pipettenwechsler [03103649-xx] verwendet werden.
► Pipettenstation - mindestens Funktionsstand [03073328-02]
HINWEIS
Fast Hardware Exchange (FHE)
► Beachten Sie zum Kopf-Tausch auch den Abschnitt 8.1 "Fast Hardware
Exchange" [}263].
Teile, Hilfsmittel und Werkzeug
●
SIPLACE C&P20P [03091157‑xx] (ohne Kamera)
●
SIPLACE C&P20M2 [03125907Sxx] (ohne Kamera)
HINWEIS
Vakuumpumpen-/Druckluftbetrieb
Als Ersatzteil ist der Kopf für Vakuumpumpenbetrieb und mit dem "Blendenring kpl.
C&P20P" [03116883‑xx] vorbereitet.
► Für den Druckluftbetrieb muss der SIPLACE C&P20P/M2 mit dem Umrüstsatz
"Druckluft C&P20x" [03106765‑xx] oder mit dem "Haltekreis kpl.
C&P20" [03005123Sxx] umgebaut werden.
●
Drehmoment-Schraubendreher ESD 1,0-5,0 Nm [03078400‑xx]
●
Bithalter für Schraubendreher TorqueVario [03078706‑xx]
●
Verlängerung/gerade TX20 [03073256‑xx]
●
Torx-Winkelschraubendreher TX8 [03080081‑xx]
