9 Bauelemente-Zuführung 9.1 Schneidgerät 306 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 ► Sichern Sie die Schrauben mit Loctite 243 . ► Setzen Sie die neuen Schraubenabdeckungen ein. Entfernen Sie überstehende…

9 Bauelemente-Zuführung

9.1 Schneidgerät

Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 305

Abb.399: Bewegliches Messer

► Lösen Sie das bewegliche Messer(2)

vom Kolben(1) des Kurzhubzylinders.

 VORSICHT!

Verletzungsgefahr!

Es besteht Verletzungsgefahr an der

Schneidkante der Messer.

.

Abb.400: Gelenk ausbauen

► Entfernen Sie den Sprengring (1).

► Schieben Sie die Kolbenstange ein we-

nig in den Kurzhubzylinder hinein und

drehen Sie das Gelenk um 90 Grad.

► Schieben Sie den Bolzen (2) aus dem

Gelenk heraus.

► Drehen Sie den im Kolben (4) verblie-

benen Adapter (3)

des Gelenks heraus.

 HINWEIS!

Der Adapter ist mit Sicherungslack

(Loctite Nr. 243) eingeschraubt. Des-

halb ist ein etwas größerer Kraftauf-

wand notwendig.

Halten Sie mit einem Gabelschlüssel

gegen.

.

Einbau

Abb.401: Gelenk einbauen

► Drehen Sie das Gelenk mit einem

Drehmoment von 22Nm

in den Kurz-

hubzylinder. Achten Sie dabei darauf,

dass das Gelenk(1)

waagerecht steht,

so dass es in die Aussparung am

beweglichen Messer passt. Sichern Sie

die Schraube mit Loctite243

.

 VORSICHT!

Einbaulage

Das Gelenk muss waagerecht sein.

Ansonsten kann das Messer verkan-

ten, was zum Bruch des Gelenks führt.

.

► Schrauben Sie das Gelenk am beweglichen Messer fest. Ziehen Sie die Schrauben mit einem

Drehmoment von 6Nm

an.

Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem

folgende Hinweise:

► Vergewissern Sie sich, dass die Bolzen gefettet sind (Klüber BEM 34-132).

9 Bauelemente-Zuführung

9.1 Schneidgerät

306 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021

► Sichern Sie die Schrauben mit Loctite 243.

► Setzen Sie die neuen Schraubenabdeckungen ein. Entfernen Sie überstehende Kunststoff-

reste mit einem Messer.

► Schließen Sie die Pneumatikschläuche in der richtigen Zuordnung am Zylinder an.

► Prüfen Sie den Spalt zwischen der Abstreifer-Vorderkante und dem "Leergurtleitblech innen".

HINWEIS

Falls Leergurte nicht richtig geschnitten werden.

Sollten die Leergurte nicht richtig geschnitten werden, obwohl die Schaltpunkte richtig ein-

gestellt und der Kurzhubzylinder inkl. Drosselrückschlagventil ersetzt wurde, so können

folgende Ursachen vorliegen:

► Falscher Druckluftwert

► Undichter Pneumatikanschluss oder undichte Y-Steckverschraubung

9.1.9 Kurzhubzylinder tauschen

Teile

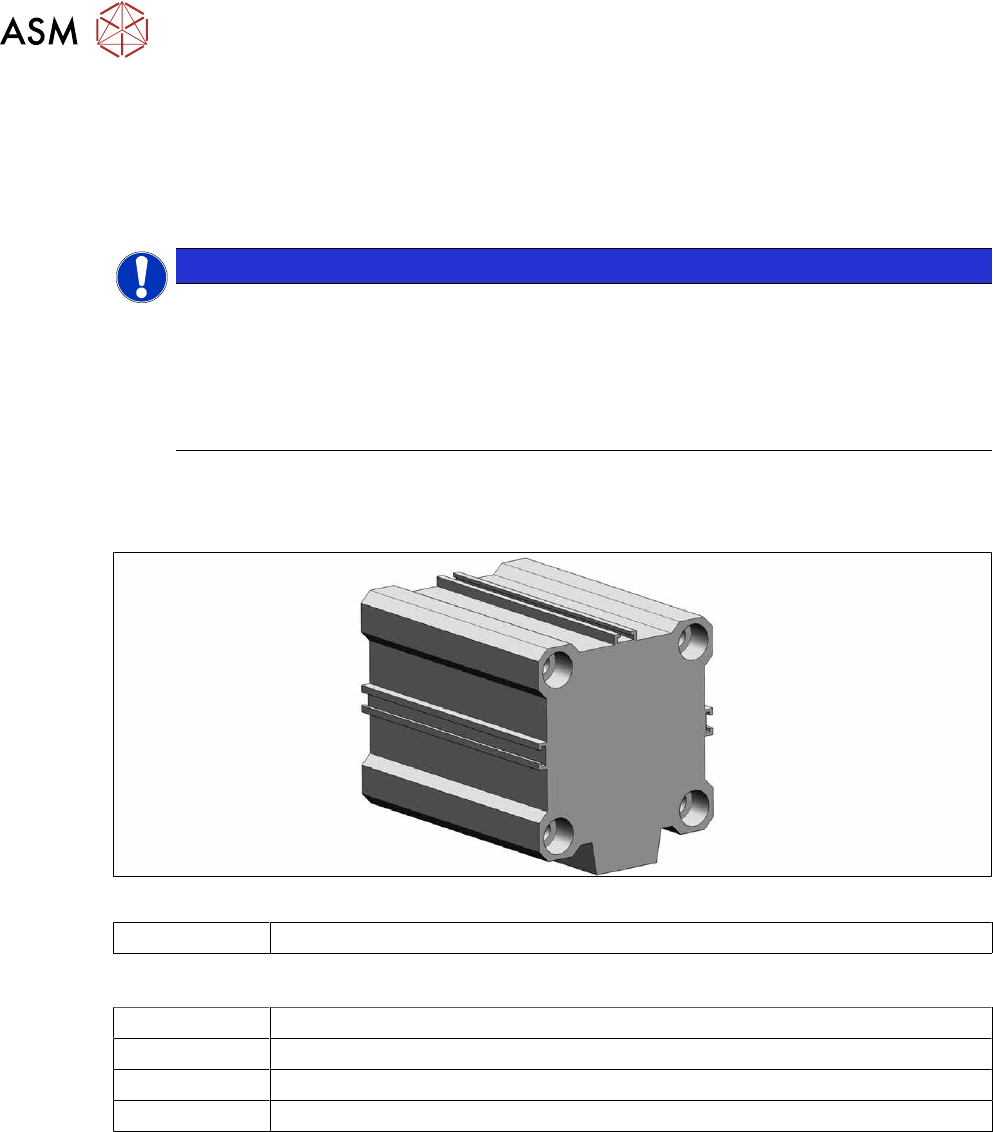

Abb.402: Kurzhubzylinder

03038587-xx Kurzhubzylinder 50x40 ECDQ2B50-0040-CEJ00119

Hilfsmittel und Werkzeug

00334892‑xx Loctite 243

00353832-xx Inbusschlüsselsatz

Seitenschneider

Kabelbinder

Ausbau

► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern

Sie die Maschine gegen Wiedereinschalten.

1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]

► Bauen Sie das Schneidgerät aus der Maschine aus.

9.1.4 "Schneidgerät am BE-Einzug tauschen" [}296]

► Bauen Sie das Gelenk am Kurzhubzylinder(5) aus.

9.1.8 "Gelenk am Kurzhubzylinder tauschen" [}303]

9 Bauelemente-Zuführung

9.1 Schneidgerät

Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 307

1

6

5

4

3

2

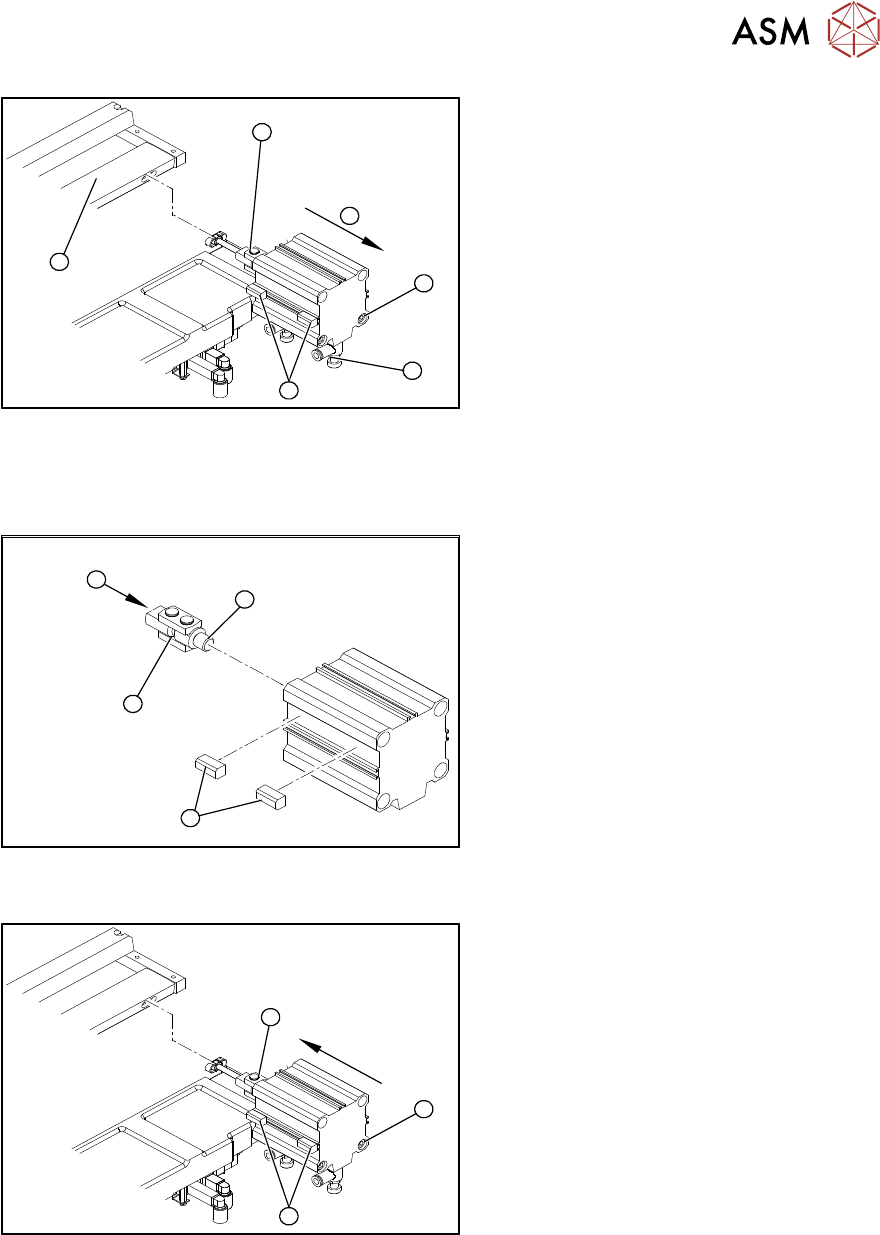

Abb.403: Kurzhubzylinder ausbauen

► Kennzeichnen Sie mit einem Folienstift

die exakte Montageposition der Nähe-

rungsschalter(1)

zum Kurzhubzylinder.

► Entfernen Sie die Befestigungsschrau-

ben der beiden induktiven Näherungs-

schalter(1)

am Kurzhubzylinder.

► Entfernen Sie die pneumatischen

Anschlüsse(2)

am Kurzhubzylinder.

Markieren Sie sich ggf. deren Position,

um sie später wieder eindeutig

zuordnen zu können.

► Entfernen Sie die beiden Befestigungs-

schrauben(3)

des Kurzhubzylinders.

► Nehmen Sie den Kurzhubzylinder(4)

vom Schneidgerät ab.

Einbau

1

4

3

2

Abb.404: Gelenk und Näherungsschalter einbauen

► Geben Sie eine geringe Menge Loctite

243 auf das Gewinde(2) des neuen

Gelenkes.

► Schrauben Sie das Gelenkstück(1) in

den Kurzhubzylinder ein.

► Drehen Sie das Gelenk in die Einbau-

position(3)

.

Das Gelenk wird nach Einbau des

Zylinders durch das Langloch im

beweglichen Messer gegen Verdre-

hung gesichert.

► Übertragen Sie die exakte Montagepo-

sition der Näherungsschalter(4)

auf

den neuen Kurzhubzylinder (z.B.mit

Schieblehre und feinem Folienstift).

1

3

2

Abb.405: Kurzhubzylinder einbauen

► Montieren Sie die Näherungsschal-

ter(1)

exakt in der mit Folienstift am

Kurzhubzylinder gekennzeichneten

Position.

► Setzen Sie den so vorbereiteten Zylin-

der in richtiger Drehlage des Gelen-

kes(2)

am Schneidgerät ein.

► Befestigen Sie den Zylinder in dieser

Position mit den je zwei Befestigungs-

schrauben(3)

(Loctite243).

► Schließen Sie die Pneumatikschläuche in der richtigen Zuordnung am Zylinder an.

Verfahren Sie für den weiteren Einbau in umgekehrter Reichenfolge. Beachten Sie dabei folgende

Hinweise:

► Beachten Sie auch den Abschnitt 9.1.8 "Gelenk am Kurzhubzylinder tauschen" [}303].

► Ab SW707.1: Stellen Sie die Drosseln ein (siehe 9.1.14.1 "Zeiten für die Einstellung der Dros-

sel am Schneidgerät" [}320]).
