7 Transport
7.5 Breitenverstellung, Klemmung und Zylindereinheit
202 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
7.5.13 Kontaktplatte an der Klemmeinheit tauschen (nur DT)
Teile, Hilfsmittel und Werkzeug
●
Kontaktplatte Klemmeinheit SXa [03092536-xx]
●
Ggf. Radiergummi
Übersicht
Abb.258: Kontaktplatte
1. Kontaktplatte
HINWEIS!
Die Kontaktplatte ist an allen Klem-
meinheit-Versionen gleich.
.
HINWEIS!
Die Kontaktplatte kann mit einem
Radiergummi gereinigt werden.
.
Ausbau
► Bauen Sie die Klemmeinheit aus. Lesen Sie dazu den passenden Abschnitt:
7.5.11 "Klemmeinheit (Version 1) tauschen (nurDT)" [}196]
7.5.12 "Klemmeinheit (Version 2) tauschen (nurDT)" [}199]
► Entfernen Sie die Befestigungsschraube der Kontaktplatte und nehmen Sie die Kontaktplatte
ab.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
7 Transport
7.5 Breitenverstellung, Klemmung und Zylindereinheit
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 203
7.5.14 Verstelleinheit kalibrieren
HINWEIS
Dieses Kapitel gilt nur für Maschinen mit Doppeltransport (DT).
Nach allen Arbeiten an der Breitenverstellung (Verstelleinheit, Motor oder Riemen der Breitenver-
stellung) muss vor dem Konfigurieren der Transportwangen die Verstelleinheit kalibriert werden.
Vorgehensweise

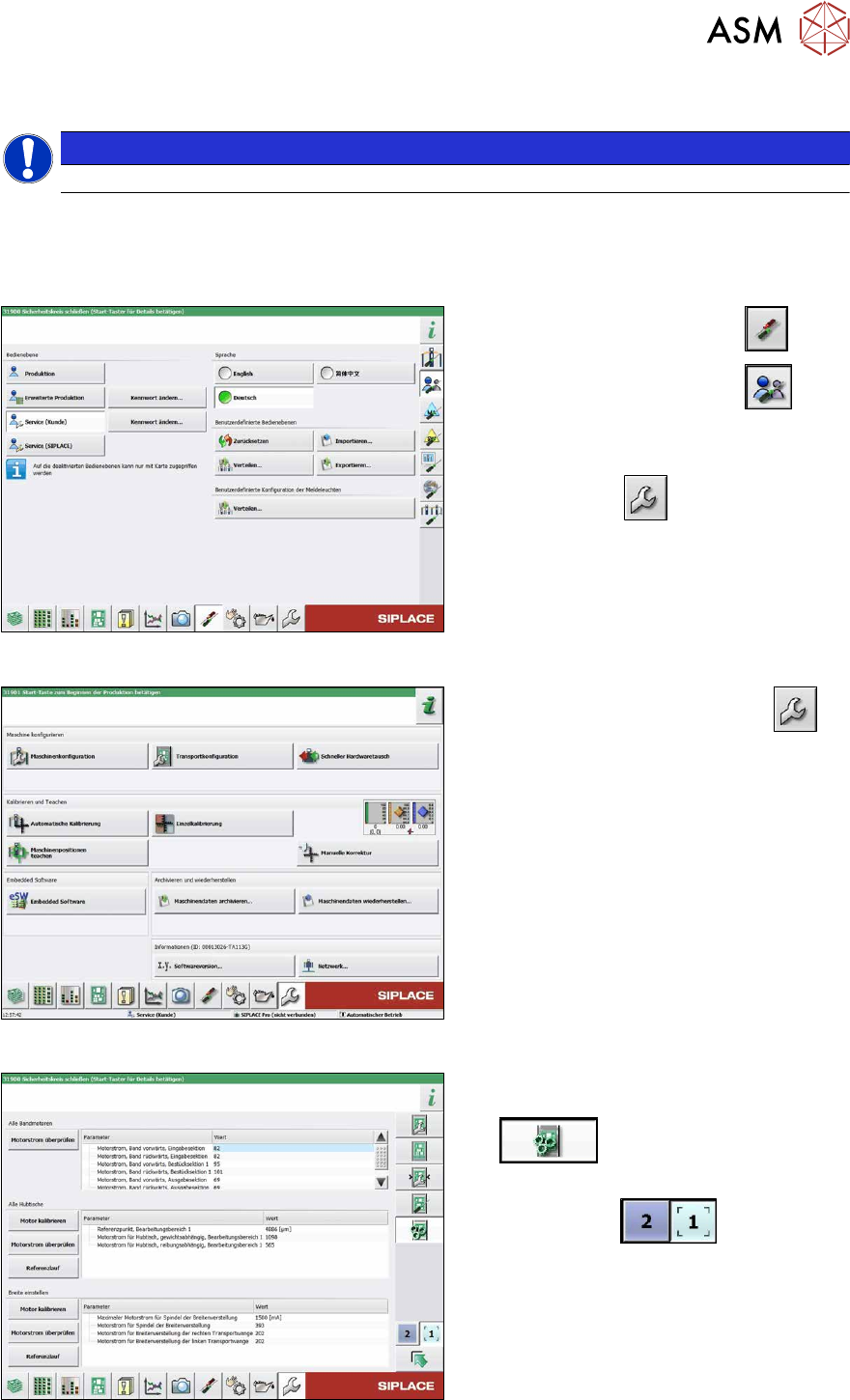

Abb.259: Bedienebene wählen
► Wählen Sie die Schaltfläche .
► Wählen Sie die Schaltfläche .
► Wechseln Sie in die Bedienebene Ser-
vice (Kunde).
ð Der Button wird sichtbar.
Abb.260: Service Menü
► Klicken Sie auf die Schaltfläche
um das Menü Service aufzurufen.
► Klicken Sie auf die Schaltfläche Trans-
portkonfiguration.
Abb.261: Transportmenü
► Klicken Sie auf die Schaltfläche Trans-
portparameter intitialisieren
.
► Wählen Sie die Transportspur über die
Schaltflächen
.
► Klicken Sie im Abschnitt Breite einstel-
len auf die Schaltfläche Motor kali-
brieren.
7 Transport
7.6 Transportband, Bandantrieb und Sechskantwelle
204 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
7.6 Transportband, Bandantrieb und Sechskantwelle
7.6.1 Zahnriemen (Transportband) tauschen
Teile, Hilfsmittel und Werkzeug
●
Zahnriemen
Wählen Sie den zutreffenden Zahnriemen:
Abb.262: Zahnriemen - Transport Standard
Zahnriemen (Transportband) – Einfach-/Doppeltransport
Bereich Standard Mit E/A-Verlängerung
1 Eingabebereich Synchronriemen L=753 mm
[03094116‑xx]
Synchronriemen L=1239 mm
[03093312‑xx]
2 BB1 Synchronriemen L=1500 mm [03093146-xx]
3 Mitte Synchronriemen L=1158 mm [03093314-xx]
4 BB2 Synchronriemen L=1500 mm [03093146-xx]
5 Ausgabebereich Synchronriemen L=753 mm
[03094116‑xx]
Synchronriemen L=1239 mm
[03093312‑xx]
Abb.263: Zahnriemen – Einfachtransport schwere LP 8kg
Zahnriemen (Transportband) – Einfachtransport schwere LP 8kg
Bereich Zahnriemen
1 Eingabebereich Synchronriemen L=1158 mm / 3 Zugstränge [03171845Sxx]
2 BB1 Synchronriemen L=1500 mm / 3 Zugstränge [03171844Sxx]
3 Mitte Synchronriemen L=1158 mm / 3 Zugstränge [03171845Sxx]
4 BB2 Synchronriemen L=1500 mm / 3 Zugstränge [03171844Sxx]
5 Ausgabebereich Synchronriemen L=1158 mm / 3 Zugstränge [03171845Sxx]
●
Ggf. Lager Sechskantwelle SXa (Kunststofflager) – 10er-Pack [03092024-xx]
HINWEIS
Prüfung der Zahnriemen
► Prüfen Sie die Zahnriemen regelmäßig auf Abnutzung (Abrieb).
► Falls das Gewicht der transportierten Leiterplatten nahe der Obergrenze von 8kg liegt,
dann tauschen Sie die Zahnriemen nach Möglichkeit präventiv nach einem Jahr aus.
