8 Kopftausch
8.7 SIPLACE CPP/M tauschen
280 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
8.7 SIPLACE CPP/M tauschen
Teile, Hilfsmittel und Werkzeug
Abb.360: SIPLACE CPP mit Kamera
●
SIPLACE CPP mit Kamera SST29 [03070108-xx] oder
SIPLACE CPP ohne Kamera [03053528Sxx]
●
SIPLACE CPP [03053528Sxx] (ohne Kamera)
●
SIPLACE CPP M [03153719Sxx] (ohne Kamera)
●
Drehmoment-Schraubendreher ESD 1,0-5,0 Nm [03078400‑xx]
●
Verlängerung/gerade TX20 [03073256‑xx]
●
Bithalter für Schraubendreher TorqueVario [03078706‑xx]
●
BE-Sensorschutzkappe [03080984‑xx]
●
Torx-Winkelschraubendreher TX8 [03080081-xx]
●
Kalibrierteil Version 3 [03010565-xx]
●
Kalibrierteil Version SST23 [03034148-xx]
●
Optional: Upgrade-Kit für eine Abdeckung über dem Zwischenverteiler 2
Lesen Sie dazu die technische Information "Nachrüstpaket Usability Abdeckung
CPP" [DE:TI2018‑06D05] [EN:TI2018‑06E05].
Bei weiterführenden Arbeiten am Bestückkopf:
●
Kopfständer [03056231‑xx]
●
Serviceanleitung "SIPLACE CPP" [DE:00197462‑xx] [EN:00197463‑xx]
●
Job Card "Preventive Maintenance CPP" [DE:00197505‑xx] [EN:00197503‑xx] (weitere
Sprachen verfügbar)
8 Kopftausch
8.7 SIPLACE CPP/M tauschen
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 281
Übersicht
Abb.361: Übersicht (am Beispiel SILACE CPP-Kopf)
1. Befestigungslöcher (jezweiStück, je
nach Einbauhöhe)
HINWEIS!
Die Länge des Abluftschlauches
"Silikonschlauch Di8 Da12 elektrisch
leitfähig 1m" [03006727Sxx] am
SIPLACE CPP/CPPM beträgt
316mm.
.
Ausbau
HINWEIS
Vakuumtest
► Führen Sie vor dem Ausbau des Bestückkopfes ggf. einen Vakuumtest durch.
Lesen Sie dazu die "Serviceanleitung Vakuumtest" [DEEN:00196101‑xx].
HINWEIS
Fast Hardware Exchange (FHE)
► Beachten Sie zum Kopf-Tausch auch den Abschnitt 8.1 "Fast Hardware
Exchange" [}263].
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Stellen Sie die Druckluftversorgung ab.
5.2 "Druckluftzufuhr sperren" [}90]
VORSICHT
Demontieren Sie den Bestückkopf sehr vorsichtig!
Die Prismen des BE-Sensors unterhalb des Bestückkopfes können beschädigt werden.
► Stellen Sie den Bestückkopf niemals auf dem BE-Sensor ab.
Abb.362: BE-Sensorschutzkappe
► Setzen Sie die BE-Sensorschutzkappe
auf den BE-Sensor des Bestückkopfes.
8 Kopftausch
8.7 SIPLACE CPP/M tauschen
282 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021

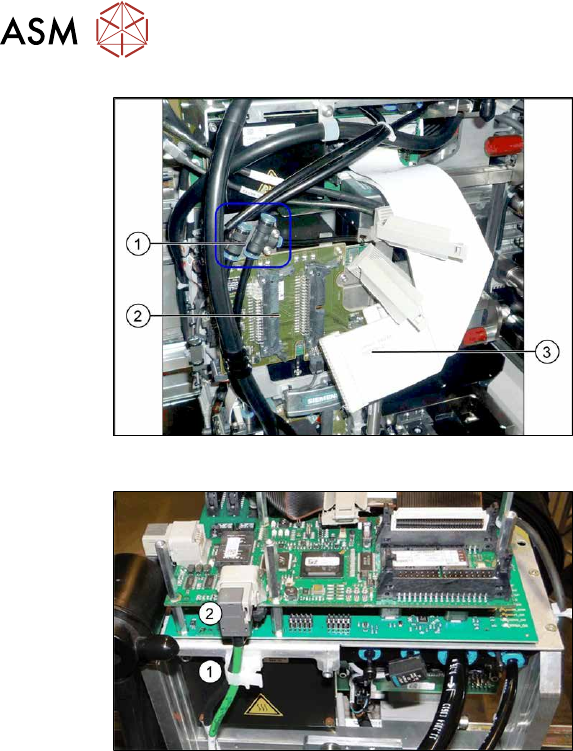

Abb.363: Verbindungen
► Ziehen Sie die pneumatischen Verbin-
dungen(1)
am Bestückkopf ab. Markie-
ren Sie sich ggf. die Positionen, um
diese später wieder eindeutig zuordnen
zu können.
► Stecken Sie die Flachbandkabel(3) am
Zwischenverteiler(2)
ab.
Abb.364: Verkabelung (mit GigE)
► Öffnen Sie die Kabelhalterung(1) und
ziehen Sie das BE-Kamera-Kabel(2)
ab.
► Drehen Sie die vier Befestigungsschrauben des Kopfes mit einem langen Torxschlüssel her-
aus.
► Heben Sie den Kopf vorsichtig aus der Verstiftung der Kopfplatte und vom Haken.
► Setzen Sie den Bestückkopf in die Transportbox.
► Wenn Sie an diesem Bestückkopf weitere Arbeiten ausführen (z.B. Austausch von Ersatztei-
len), dann montieren Sie den Bestückkopf dazu auf den Kopfständer [03056231‑xx].
Einbau
► Tauschen Sie den Kopf ohne BE-Kamera, so müssen Sie die alte Kamera an den neuen Kopf
einbauen. Lesen Sie dazu auch die Serviceanleitung Ihres Bestückkopfes.
► Achten Sie auf die korrekte Einbauhöhe des Kopfes!
(Einbauposition oben oder unten, siehe 8.7.1
"SIPLACE CPP für die Einbauhöhe vorberei-
ten" [}283])
► Achten Sie auf die korrekte Montageposition auf der Kopfplatte.
► Ziehen Sie die vier Befestigungsschrauben mit einem Drehmoment von 2,7Nm fest.
► Achten Sie auf die korrekte Verlegung der Flachbandkabel zum Kopfadapter (s.u.).
