7 Transport
7.3 Hubtisch
172 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
7.3 Hubtisch
GEFAHR
NOT-HALT betätigen!
Bei allen Einstellarbeiten am Hubtisch muss dieser gegen Verfahren gesichert werden!
7.3.1 Hubtischplatte tauschen
Teile, Hilfsmittel und Werkzeug
●
Einfachtransport SIPLACE X-Serie S:
Hubtischplatte komplett 701 mm [03088801‑xx]
●
Doppeltransport SIPLACE X-Serie S:
Hubtischplatte 1 komplett 350 mm [03088811-xx]
Hubtischplatte 2 komplett 350 mm [03093910-xx]
Übersicht

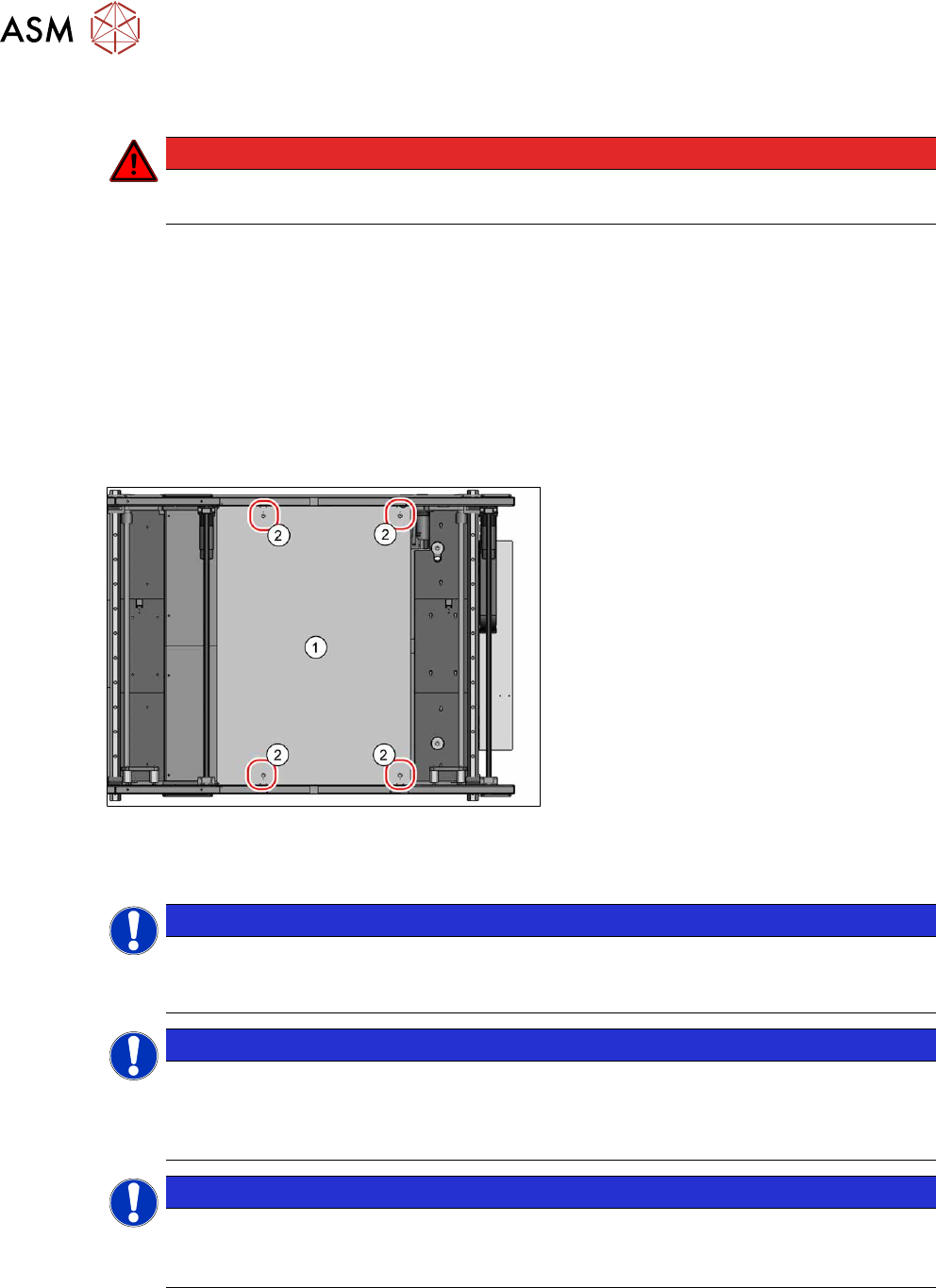

Abb.218: Hubtischplatte (am Beispiel Einfachtransport)
1. Hubtischplatte
2. Befestigungsschrauben der Hubtisch-
platte
Ausbau
HINWEIS
Einfach-, Doppeltransport
Der Tausch wird hier am Beispiel der Hubtischeinheit für den Doppeltransport (DT) darge-
stellt. Der Tausch am Einfachtransport (ET) erfolgt analog.
HINWEIS
Hubtisch bleibt in der oberen Position stehen?
Sollte der Hubtisch in der oberen Position stehen bleiben und nicht abgesenkt werden
können, so kann die Hubtischplatte nicht demontiert werden. Rufen Sie in diesem Fall den
SIPLACE-Service.
HINWEIS
Hubtischplatten-Führungen
► Achten Sie darauf die Hubtischplatten-Führungen nicht zu vertauschen. Ansonsten
müssen Sie die Parallelität der Hubtischplatten neu einstellen.
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwangen lösen.
7.2 "Klemmung der Transportwangen lösen" [}166]
7 Transport
7.3 Hubtisch
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 173
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Entfernen Sie die Befestigungsschrauben der Hubtischplatte und nehmen Sie die Hubtisch-
platte aus der Maschine. Die Hubtischplatte ist auf den Hubtischplatten-Führungen verstiftet,
kann aber leicht heruntergezogen werden.

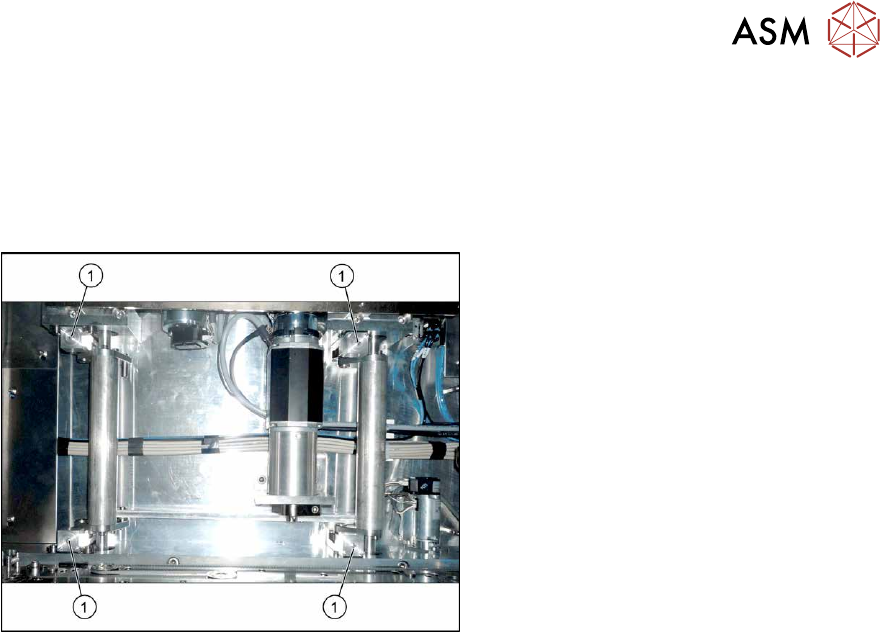

Abb.219: Hubtischplatten-Führungen
► Markieren Sie sich die Positionen der
Hubtischplatten-Führungen(1)
für den
späteren Wiedereinbau. Diese sollten
nicht vertauscht werden. Ansonsten
müssen Sie die Parallelität der Hub-
tischplatten neu einstellen.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Die Hubtischplatte muss beim Einsetzen in die Stifte der Hubtischplatten-Führungen hinein-
gleiten.
► Überprüfen Sie die Parallelität der Hubtischplatte.
7.3.5 "Parallelität und Höhe der Hubtischplatte einstellen" [}177]
7 Transport
7.3 Hubtisch
174 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
7.3.2 Hubtisch-Motor tauschen
Teile, Hilfsmittel und Werkzeug
●
BLDC Motor BG65x50 komplett mit Kabel und Stecker [03088241-xx]
Übersicht

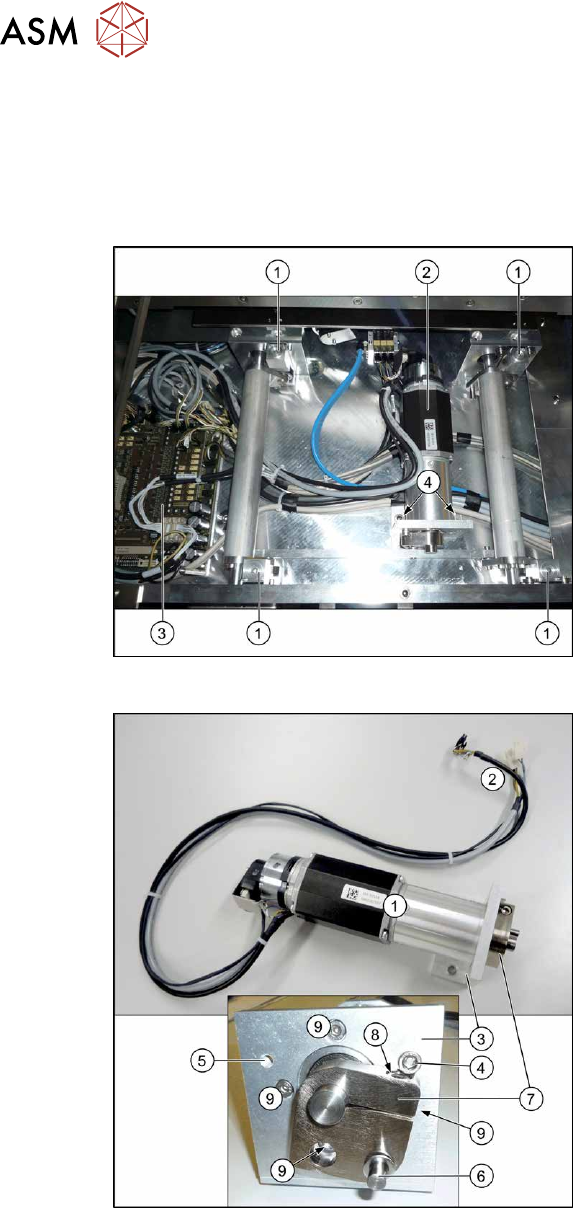

Abb.220: Hubtischmotor eingebaut
1. Hubtischplatten-Führungen
2. Hubtischmotor
3. Platine Transportsteuerung
4. Befestigungsschrauben des Haltewin-
kels am Hubtischmotor
Abb.221: Hubtischmotor ausgebaut
1. Hubtischmotor
2. Elektrische Anschlüsse des Hubtisch-
motors
3. Haltewinkel des Hubtischmotors
4. Anschlag der Motorkurbel für Montage
in Transportspur 2 (links)
5. Alternative Montageposition des
Anschlags für Montage in Transport-
spur 1 (rechts)
6. Verbindung zum Gestänge des Hub-
tisches
7. Motorkurbel
8. Klemmschraube der Motorkurbel
9. Befestigungsschrauben (4x) des Hub-
tischmotors am Haltewinkel (teilweise
von der Motorkurbel verdeckt)
