9 Bauelemente-Zuführung
9.1 Schneidgerät
312 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
Einbau

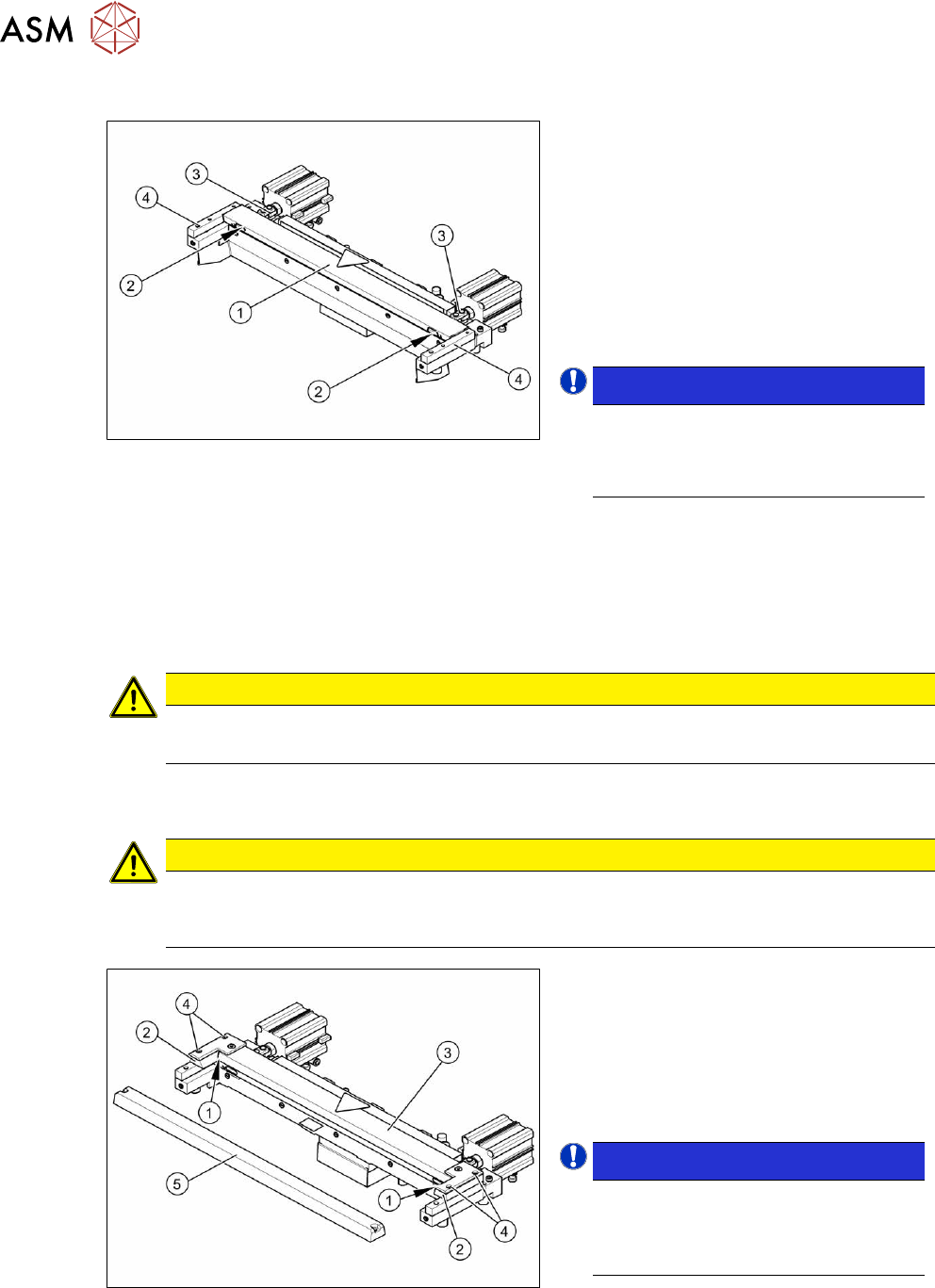

Abb.414: Schneidgerät
► Setzen Sie das bewegliche Messer(1)
lagerichtig in das Schneidgerät ein und
verschieben Sie es parallel bis in seine
ursprüngliche Einbauposition.
► Geben Sie Loctite243 auf die beiden
Schrauben M4 für die Befestigung des
Gelenkes im beweglichen Messer.
► Setzen Sie diese Schrauben(2) wieder
links und rechts in das bewegliche
Messer ein.
HINWEIS!
Stellen Sie sicher, dass das Gelenk(3)
ungehindert im Langloch (=Verdrehsi-
cherung) im beweglichen Messer glei-
ten kann.
.
► Halten Sie am entsprechenden Gelenk(3) mit dem Gabelschlüssel SW10 dagegen und
ziehen Sie beide Schrauben(2)
mit dem Drehmoment von 6Nm fest.
► Stecken Sie die beiden Abdeckkappen auf die Befestigungsschrauben des beweglichen
Messers.
► Legen Sie die 2 neuen Zwischenstücke(4) links und rechts neben dem beweglichen Messer
ein. Die eingelaserte Nummer muss an der dem Messer abgewandten Seite sein.
VORSICHT
Die Zwischenstücke und Messer sind aufeinander abgestimmt!
► Verwenden Sie keine Zwischenstücke von anderen Messersätzen.
► Fetten Sie die Kontakt-/Gleitflächen für das bewegliche Messer, exakt wie unter „Vorberei-
tung“ gekennzeichnet.
VORSICHT
Fett nur gezielt aufbringen!
Die überlappenden Schneidflächen dürfen nur mit Interflon Fin Grease [03020782-xx] ge-
fettet werden. Beachten Sie dazu auch die Instandhaltungsanleitung Ihrer Maschine.
Abb.415: Schneidgerät
► Legen Sie links und rechts ein Einstell-
blech (0,5‑1,0mm Dicke) zwischen
Zwischenstück und Stirnseite des
beweglichen Messers ein(1)
.
► Legen Sie die vorher ausgebauten
Niederhalter(2)
wieder auf die neuen
Zwischenstücke.
HINWEIS!
Niederhalter
Die Niederhalter Version 03 sind auf
das Schneidgerät Version 04 (=mit
Abstreifer) abgestimmt.
.
► Setzen Sie die vorher ausgebaute Abstreifer-Einheit(3) zusammen mit den Niederhaltern
wieder ein und ziehen Sie die vier Innensechskantschrauben(4)
vorerst nur locker fest.
9 Bauelemente-Zuführung
9.1 Schneidgerät
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 313
► Schieben Sie die Zwischenstücke (mit eingelegten Fühlerlehren) auf Anschlag an das
bewegliche Messer heran. Der maximal zulässige Spalt ist 1,0mm.
► Ziehen Sie in dieser Position die vier Schrauben(4) am Abstreiferhalter über Kreuz fest.
► Entfernen Sie beide Einstellbleche.
► Setzen Sie das neue feste Messer(5) lagerichtig ein und schrauben Sie es fest.
Abschließende Arbeiten
Abb.416: Schneidgerät (am Beispiel X-Serie)
► Prüfen Sie mittels Fühlerlehre auf der
gesamten Länge und Breite des Mes-
sers den Spalt zwischen Abstreifer(1)
und beweglichem Messer(2).
ð Die 0,05 mm-Fühlerlehre muss
durchzuziehen sein.
ð Die 0,25 mm-Fühlerlehre darf nicht
durchzuziehen sein.
Ist der Spalt nicht in Ordnung, so prüfen Sie:
●
Ob ein falscher Niederhalter
(mitFunktionsstand<03) eingebaut
wurde.
●
Die Niederhalter sind auf das Schneid-
gerät mit Funktionsstand -04 (= mit
Abstreifer) abgestimmt!
●
Ob das Messer, der Abstreifer, etc., vor
dem Einbau gereinigt wurde.
Wenn der Spalt in Ordnung ist:
► Montieren Sie das Prallblech und das Abdeckblech. Achten Sie dabei auf die Parallelität der
Kanten.
VORSICHT
Kabelführung überprüfen!
Kabel und Schläuche dürfen nicht gequetscht oder auf Zug beansprucht werden.
► Entfernen Sie die Schraubzwingen vom Schneidgerät bzw. bauen Sie das Schneidgerät von
der Montageplatte ab.
Der weitere Einbau erfolgt in umgekehrter Reichenfolge.
9 Bauelemente-Zuführung
9.1 Schneidgerät
314 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
9.1.11 Abstreifer tauschen
Teile
Abb.417: Abstreifer
03000491‑xx Abstreifer (Schneidgerät HF)
Hilfsmittel und Werkzeug
00353832-xx Inbusschlüsselsatz
Seitenschneider
Kabelbinder
Übersicht
Abb.418: Abstreifer am Schneidgerät
1. Abstreifer
