9 Bauelemente-Zuführung 9.6 Smart Pin Support 376 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 9.6.3 Zylinder-Rückteil tauschen VORSICHT Nicht verändern! Das Zylinder-Rückteil ist mit einer Abzugskraft von 12N…
9 Bauelemente-Zuführung
9.6 Smart Pin Support
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 375

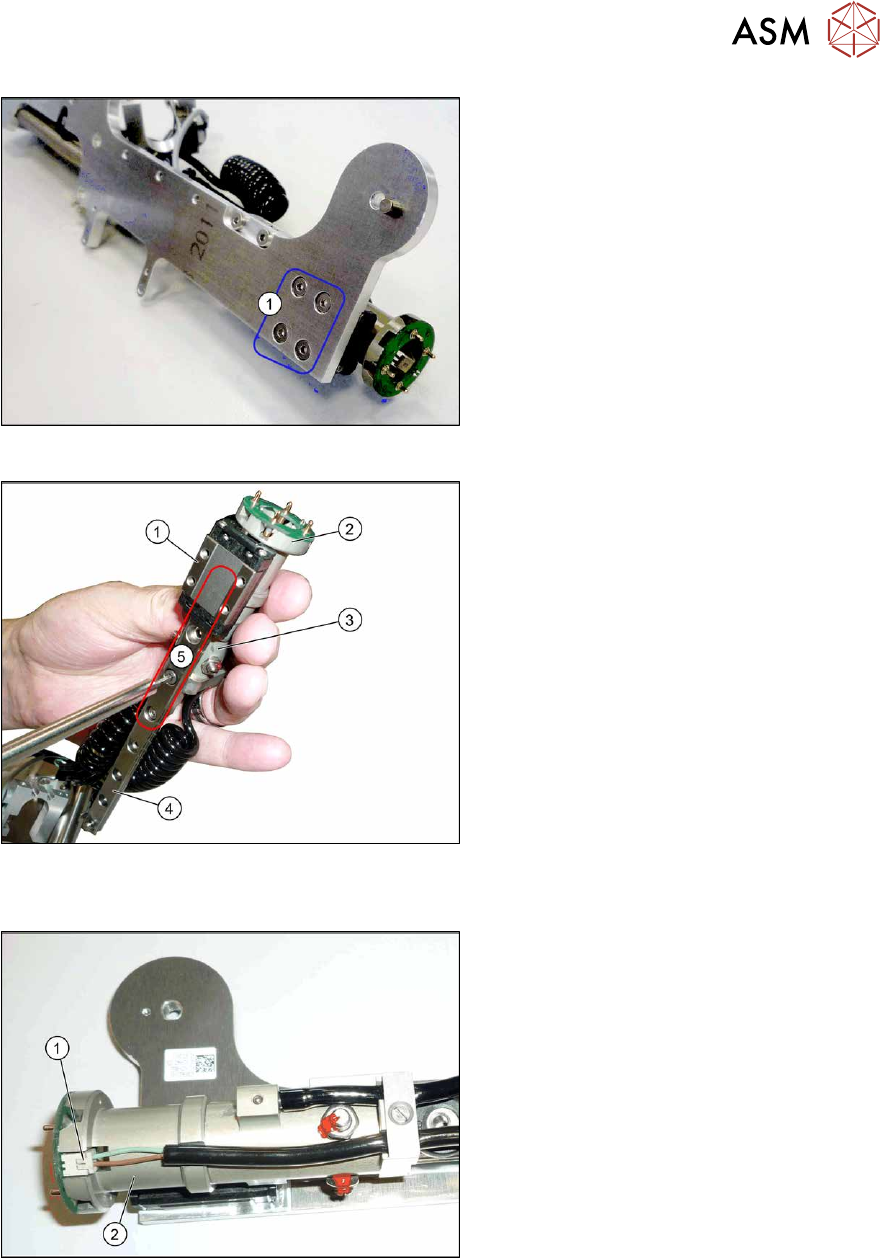

Abb.514: Befestigungsschrauben Linearführung
► Entfernen Sie die vier Befestigungs-
schrauben(1)
der Linearführung.
► Nehmen Sie die Linearführung von der
Grundplatte ab. Haken Sie dabei die
Feder am oberen Ende der Linear-
führung aus.
Abb.515: Befestigungsschrauben Zylinder
1. Wagen an der Linearführung
2. Zylinder-Vorderteil
3. Zylinder-Rückteil
4. Linearführung
5. Befestigungsschrauben des Zylinder-
Vorder- und Rückteils an der Linear-
führung (teilweise vom Wagen ver-
deckt)
► Entfernen Sie die Befestigungsschrauben von Zylinder-Vorder- und Rückteil.
Abb.516: Stecker
► Entfernen Sie die elektrische Verbin-
dung(1)
zum Zylinder-Vorderteil(2).
► Nehmen Sie das Zylinder-Vorderteil ab.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgenden Hinweis:
► Drücken Sie den Wagen der Linearführung beim Anschrauben nach links gegen die
Anschlagkante, so dass dieser gerade auf der Grundplatte aufliegt.
9 Bauelemente-Zuführung
9.6 Smart Pin Support
376 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021

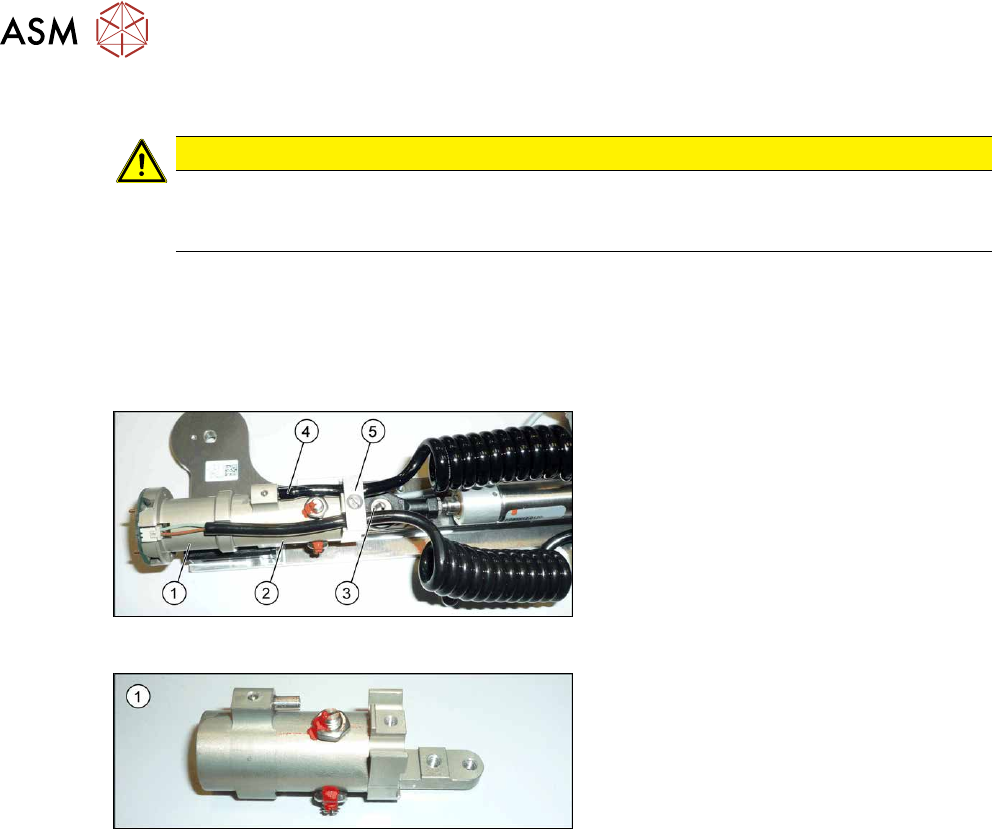

9.6.3 Zylinder-Rückteil tauschen
VORSICHT
Nicht verändern!
Das Zylinder-Rückteil ist mit einer Abzugskraft von 12N+/‑2N für die Pin-Picker voreinge-
stellt und darf nicht verändert werden.
Teile, Hilfsmittel und Werkzeug
●
Zylinder-Rückteil komplett [03089379Sxx]
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
Übersicht
Abb.517: Zylinder
1. Zylinder-Vorderteil
2. Zylinder-Rückteil
3. Gelenkkopf
4. Pneumatische Verbindung zum Zylin-
der-Rückteil
5. Zugentlastung
Abb.518: Zylinder-Rückteil
1. Zylinder-Rückteil
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Bauen Sie den Pin-Picker aus.
9.6.1 "Pin-Picker komplett tauschen" [}373]
► Bauen Sie den Zylinder-Vorderteil aus. Lesen Sie dazu den Abschnitt 9.6.2 "Zylinder-Vorder-
teil tauschen" [}374].
► Entfernen Sie die Befestigungsschraube der Zugentlastung.
► Stecken Sie die pneumatische Verbindung zum Zylinder-Rückteil ab.
► Entfernen Sie, falls noch nicht geschehen, die beiden Befestigungsschrauben des Zylinder-
Rückteils an der Linearführung und nehmen Sie das Zylinder-Rückteil ab.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Drücken Sie den Wagen der Linearführung beim Anschrauben nach links gegen die
Anschlagkante, so dass dieser gerade auf der Grundplatte aufliegt.
► Achten Sie darauf dass sich der Spiralschlauch und das Spiralkabel in ausgezogenem
Zustand nicht berühren.
► Überprüfen Sie, ob die Sensoren korrekt schalten. Die Schaltfahne der Linearführung muss
ca. 1mm Abstand zum Wagen haben.
9 Bauelemente-Zuführung
9.6 Smart Pin Support
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 377
9.6.4 Linearführung tauschen
Teile, Hilfsmittel und Werkzeug
●
SPS Linearführung [03084323Sxx]
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
Übersicht
Abb.519: Linearführung
1. Linearführung
2. Wagen
3. Öse zum Einhaken der Zugfeder
4. Schaltfahne
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Bauen Sie den Pin-Picker aus.
9.6.1 "Pin-Picker komplett tauschen" [}373]
► Bauen Sie den Zylinder-Vorderteil ab. Lesen Sie dazu den Abschnitt 9.6.2 "Zylinder-Vorderteil
tauschen" [}374].
► Bauen Sie den Zylinder-Rückteil ab. Lesen Sie dazu den Abschnitt 9.6.3 "Zylinder-Rückteil
tauschen" [}376].
► Nehmen Sie die Linearführung ab.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Drücken Sie den Wagen der Linearführung beim Anschrauben nach links gegen die
Anschlagkante, so dass dieser gerade auf der Grundplatte aufliegt.
► Überprüfen Sie den Verfahrweg der Linearführung. Diese muss auf der ganzen Länge frei
beweglich sein.
► Überprüfen Sie, ob die Sensoren korrekt schalten.
Die Schaltfahne der Linearführung muss zwischen 0,7 und 1,4mm Abstand zum Sensor oben
bzw. unten haben.
Der obere Sensor muss bei einem Verfahrweg nach unten nach 2mm schalten.
