7 Transport
7.6 Transportband, Bandantrieb und Sechskantwelle
206 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
Übersicht Messstellen, Messwerte und Spannrollen
Abb.265: Übersicht Messstellen und –werte
Wange Wange A Wange B Wange C Wange D
1 Eingabebereich 182 +/- 18 182 +/- 18 142 +/- 14 142 +/- 14
2 BB1 49 +/- 5 49 +/- 5 49 +/- 5 49 +/- 5
3 Mitte 58 +/- 6 58 +/- 6 58 +/- 6 58 +/- 6
4 BB2 49 +/- 5 49 +/- 5 49 +/- 5 49 +/- 5
5 Ausgabebereich 174 +/- 17 174 +/- 17 211 +/- 21 211 +/- 21
P Spannrollen
7 Transport
7.6 Transportband, Bandantrieb und Sechskantwelle
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 207
Einstellung
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwangen lösen.
7.2 "Klemmung der Transportwangen lösen" [}166]
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Prüfen Sie die Riemenspannung am entsprechenden Messpunkt.
► Korrigieren Sie die Riemenspannung bei Bedarf mit Hilfe der Spannrolle.
► Wiederholen Sie die Messung 4x.
7.6.2.2 Berechnung der Riemenspannung
HINWEIS
Nur für Transportband
Diese Berechnung gilt ausschließlich für Riemen des Transportbandes.

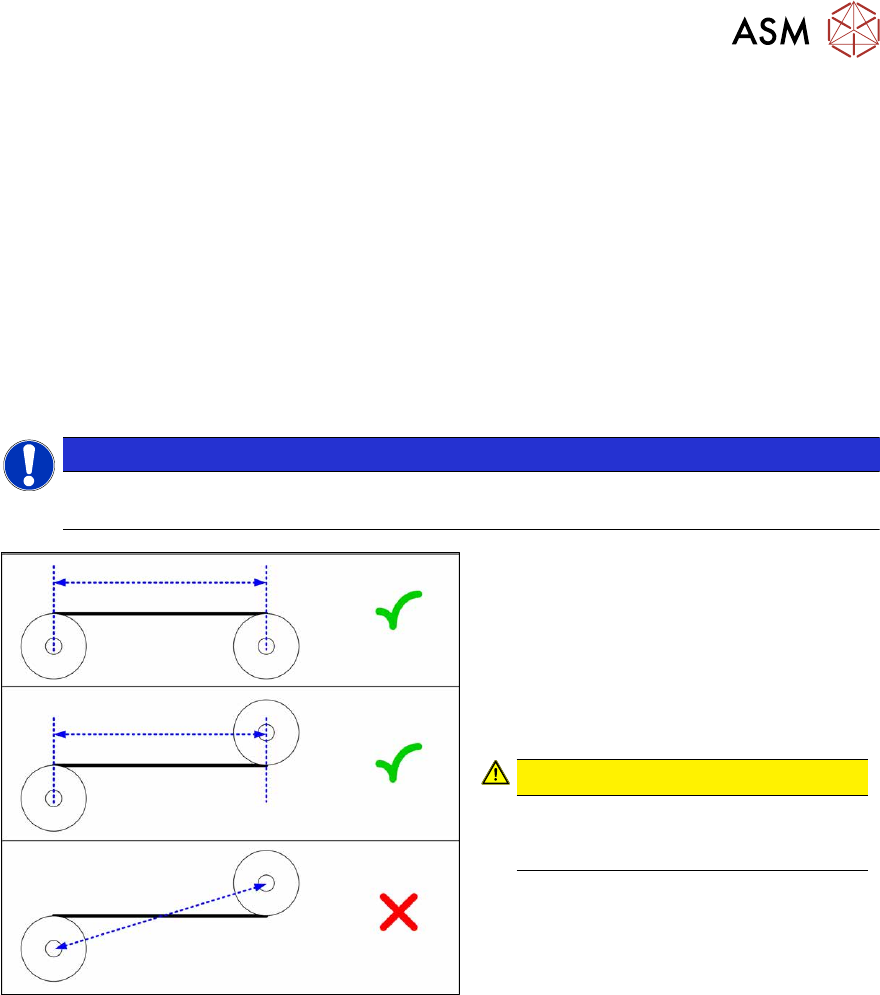

Abb.266: Abstand messen
► Bestimmen Sie die beiden Umlenk-
rollen, zwischen denen Sie die Riemen-
spannung einstellen wollen. Wenn mög-
lich vermeiden Sie es, dazu die beweg-
lichen Umlenkrollen zu verwenden.
► Messen Sie den Abstand zwischen den
beiden Umlenkrollen parallel zum
Transportriemen.
VORSICHT!
Beachten Sie, dass an den Umlenk-
rollen nicht immer einfach von Mitte
zu Mitte gemessen werden kann.
.
► Berechnen Sie die Riemenspannung
mit folgender Formel:
20000 [Hz mm]
/ Umlenkrollenabstand [mm]
Die erlaubte Toleranz beträgt immer plus/
minus 10% des ermittelten Wertes.
Beispiel
Abstand zwischen den Umlenkrollen: 235mm
Berechnung:
20000 / 235 = 85 (gerundet, genau 85,106…)
10 % von 85,106… = 9 (gerundet, genau 8,5106…)
Ergebnis:
Riemenspannung: 85 +/-9 Hz
7 Transport
7.6 Transportband, Bandantrieb und Sechskantwelle
208 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
7.6.3 Bandantrieb tauschen
Teile, Hilfsmittel und Werkzeug
●
Bandantrieb komplett SXa [03092315-xx]
●
Lager Sechskantwelle SXa (Kunststofflager) – 10er-Pack [03092024-xx]
Übersicht

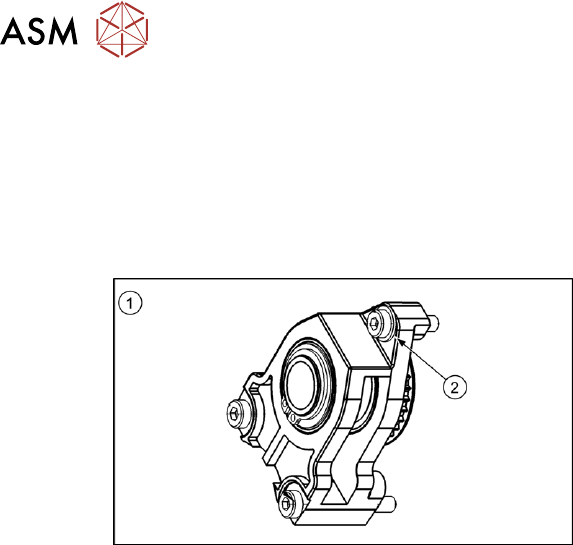

Abb.267: Übersicht Bandantrieb
1. Bandantrieb
2. Beilagscheibe unter der oberen Befesti-
gungsschraube
Aus-/Einbau
► Der Tausch des Bandantriebs erfolgt analog zum Transportantrieb. Lesen Sie hierzu den
Abschnitt 7.4.1
"Transportantrieb tauschen" [}178].
7.6.4 Antriebswelle am Bandantrieb tauschen
Teile, Hilfsmittel und Werkzeug
●
Synchronwelle komplett SXa [03092383-xx]
●
Lager Sechskantwelle SXa (Kunststofflager) – 10er-Pack [03092024-xx]
Aus-/Einbau
► Der Tausch der Antriebswelle am Bandantrieb erfolgt analog zum Zahnriemen am Transport-
antrieb.
7.4.4 "Zahnriemen (Transportantrieb) tauschen" [}183]
