9 Bauelemente-Zuführung
9.1 Schneidgerät
316 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
9.1.12 Abstreifer-Halter tauschen
Teile
Abb.421: Abstreifer links und rechts
03000506‑xx Abstreifer-Halter links (SIPLACEHF)
03000505‑xx Abstreifer-Halter rechts (SchneidgerätHF)
Hilfsmittel und Werkzeug
00353832-xx Inbusschlüsselsatz
Seitenschneider
Kabelbinder
Übersicht
Abb.422: Abstreifer-Halter am Schneidgerät
1. Abstreifer-Halter
9 Bauelemente-Zuführung
9.1 Schneidgerät
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 317
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Bauen Sie das Schneidgerät aus der Maschine aus.
9.1.4 "Schneidgerät am BE-Einzug tauschen" [}296]
► Bauen Sie den Abstreifer aus.
9.1.11
"Abstreifer tauschen" [}314]

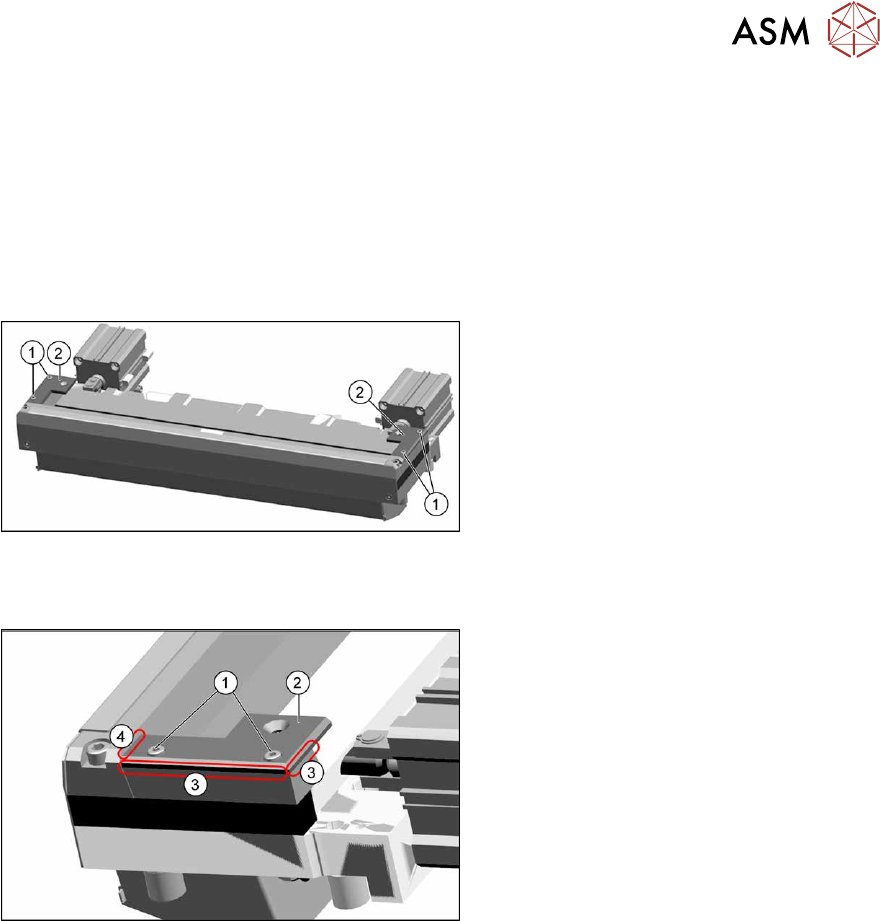

Abb.423: Abstreifer-Halter ausbauen
► Entfernen Sie die beiden Schrauben(1)
(links und rechts) und bauen Sie die
Abstreifer-Halter aus(2)
.
Einbau
Abb.424: Abstreifer-Halter einbauen
► Bauen Sie die neuen Abstreifer-Hal-
ter(2)
auf beiden Seiten ein und ste-
cken Sie die Schrauben(1)
locker ein.
► Richten Sie die Abstreifer-Halter an
den Kanten des Schneidgeräterah-
mens(3)
und dem oberen Messer des
Schneidgerätes aus(4)
.
► Ziehen Sie die Befestigungsschrauben
der Abstreifer-Halter(1)
fest.
Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
9 Bauelemente-Zuführung
9.1 Schneidgerät
318 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
9.1.13 Schneidgerät-Kabel tauschen
Teile
03063590-xx Schneidgerät-Kabel X-Serie
Hilfsmittel und Werkzeug
00353832-xx Inbusschlüsselsatz
Seitenschneider
Kabelbinder
Übersicht
Abb.425: Elektrische Anschlüsse
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Stellen Sie die Druckluftversorgung ab.
5.2 "Druckluftzufuhr sperren" [}90]
► Entlüften Sie das Schneidgerät. Es muss völlig drucklos sein.
9.1.2 "Druckluft am Schneidgerät ablassen" [}294]
Abb.426: Schneidgerät-Kabel
► Stecken Sie alle Sensoren und Stecker
ab und bauen Sie den Kabelsatz kom-
plett aus.
Markieren Sie die Position der alten
Sensoren, vor allem der Sensoren, die
für die Positionierung der Kurzhubzylin-
der verantwortlich sind.
