5 Pneumatik
5.12 Vakuumpumpe
106 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021

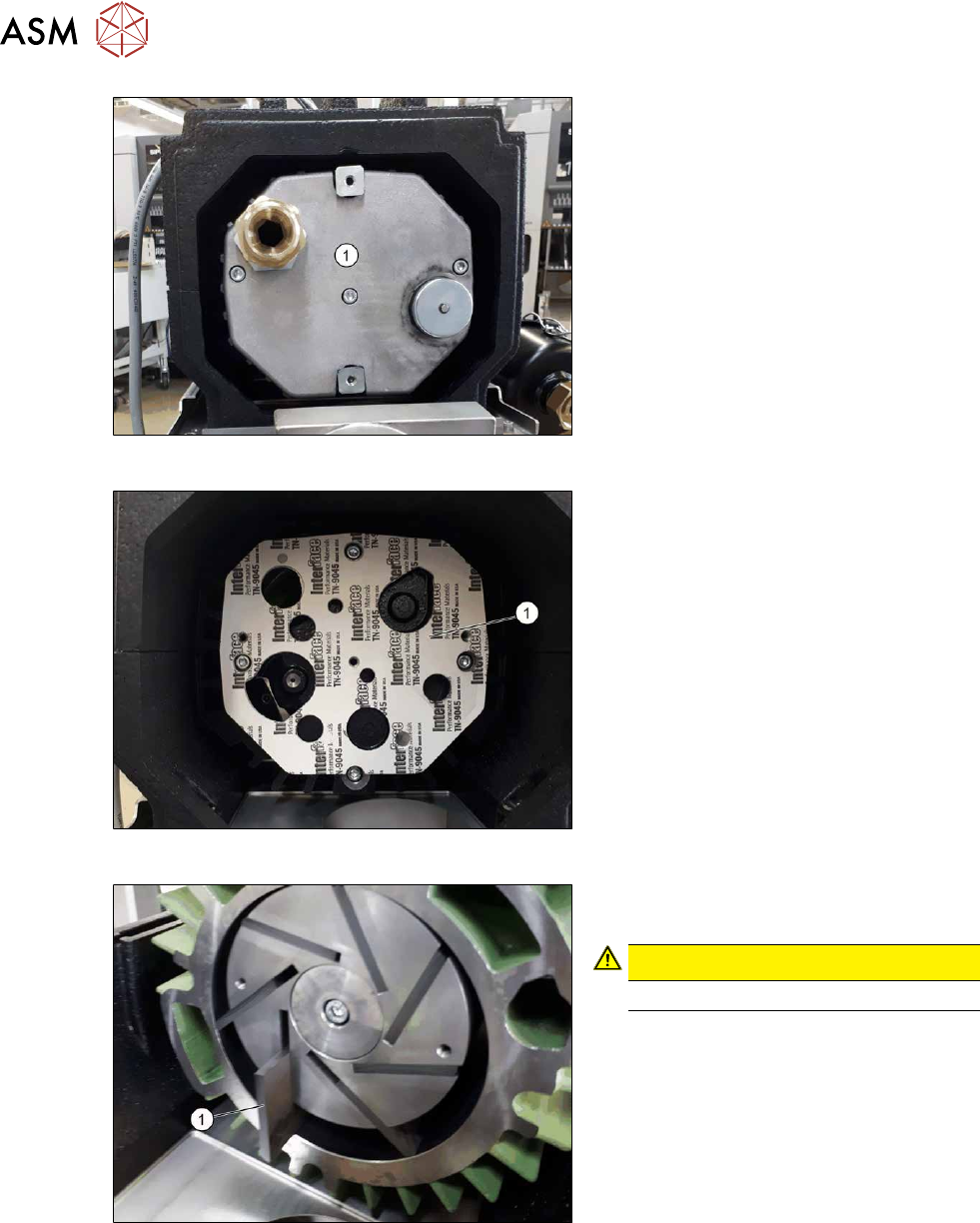

Abb.128: Abdeckung
► Demontieren Sie die Abdeckung(1).
Abb.129: Gehäuse
► Demontieren Sie das Gehäuse(1).
► Reinigen Sie das Gehäuse mit dem
Staubsauger.
Abb.130: Schieber
► Nehmen Sie die Schieber(1) vorsichtig
aus der Pumpe heraus (7Stück).
VORSICHT!
Die Schieber sind empfindlich.
.
► Prüfen Sie die Schieber auf Beschädi-
gungen und tauschen Sie diese ggf.
aus.
5 Pneumatik
5.12 Vakuumpumpe
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 107

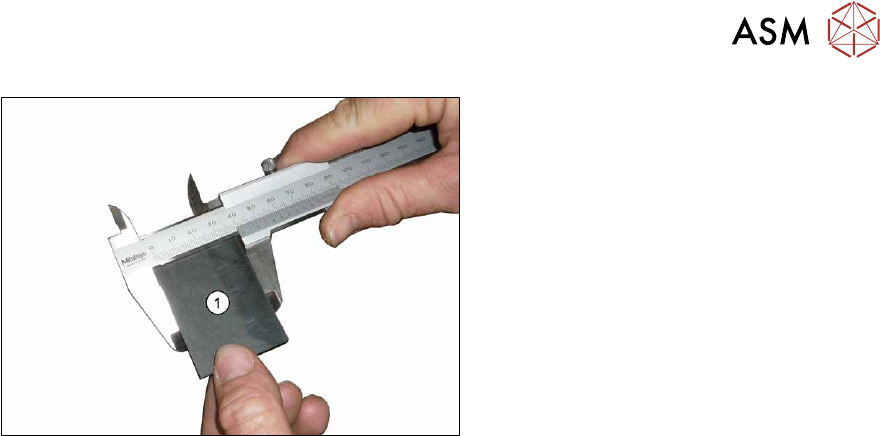

Abb.131: Breite der Schieber messen
► Messen Sie die Breite der Schieber.
Hat ein Schieber nicht eine Mindest-
breite von 28mm
, dann tauschen Sie
ihn aus.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
