9 Bauelemente-Zuführung 9.2 BE-Einzug Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 343 ► Stellen Sie den Sensor mit dem Halteblech (4) und den Kunststoffschrauben "PT-Schraube 3.5x7-ST-10 gal. verzinkt"…
9 Bauelemente-Zuführung
9.2 BE-Einzug
342 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
Einstellung Sensor Abwurfbehälter 6x6 mm für C&P20 und CPP
Der Sensor muss so eingestellt werden, dass dieser bei eingesetztem Abwurfbehälter bzw. einge-
setzter Abwurfrinne gerade noch auslöst.
Die Sensoren reagieren auf magnetisch leitende Werkstoffe. Diese dürfen daher nur mit Kunststoff-
schrauben befestigt werden.
VORSICHT
Kopfcrash-Gefahr
Bei unsachgemäßer Einstellung des Sensors kann dieser zu spät auslösen. Der Abwurfbe-
hälter kann dann überstehen, was einen Kopfcrash zur Folge haben kann.
Abb.462: Sensorhalter für 6x6 Abwurfrinne
1 Sensor 2 Metall Sensor MK2 vormontiert [03080138-xx]
3 ISO1479-ST3,5x6,5-C [03080219-xx] 4 Halteblech [03080137-xx]
5 PT-Schraube 3.5x7-ST-10 gal. ver-
zinkt [03087342‑xx]
6 BE-Abwurfrinne 6x6
7 Abstand zwischen Abwurfbehälter und
Sensor
HINWEIS
Kunststoffschrauben
Verwenden Sie für die Befestigung des Sensors ausschließlich die beiliegenden Kunststoff-
schrauben(5)
"PT-Schraube 3.5x7-ST-10 gal. verzinkt" [03087342‑xx]!
► Setzen Sie den Abwurfbehälter 6x6 ein.
9 Bauelemente-Zuführung
9.2 BE-Einzug
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 343
► Stellen Sie den Sensor mit dem Halteblech (4) und den Kunststoffschrauben "PT-Schraube
3.5x7-ST-10 gal. verzinkt" [03087342‑xx] bei eingeschalteter Maschine mit Hilfe der Langlö-
cher so ein, dass er bei eingesetztem Abwurfbehälter(6)
gerade eben reagiert. Der
Abstand(7)
zwischen Abwurfbehälter und Sensor muss hierbei 5mm betragen. Ist der
Abstand geringer kann der Abwurfbehälter überstehen und einen Kopf-Crash verursachen.
► Beobachten Sie hierzu bei eingeschalteter Maschine die Anzeige auf der Bedienoberfläche
oder den LED Status für den Sensor S1 (rechts LED1 / Links LED3) im Testmodus an der
FCU.
► Der Abfallbehälter darf maximal ein Spiel von 2mm nach oben haben.
Sehen Sie dazu auch...
2 2.8.2 "Abwurfbehälter und Sensoren - Übersicht" [}39]
2 2.8 "Pipettenwechsler und Abwurfbehälter" [}37]
9 Bauelemente-Zuführung
9.3 BE-Wagen X-Serie
344 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
9.3 BE-Wagen X-Serie
9.3.1 BE-Wagen SIPLACE X-Serie
1
4
3
2

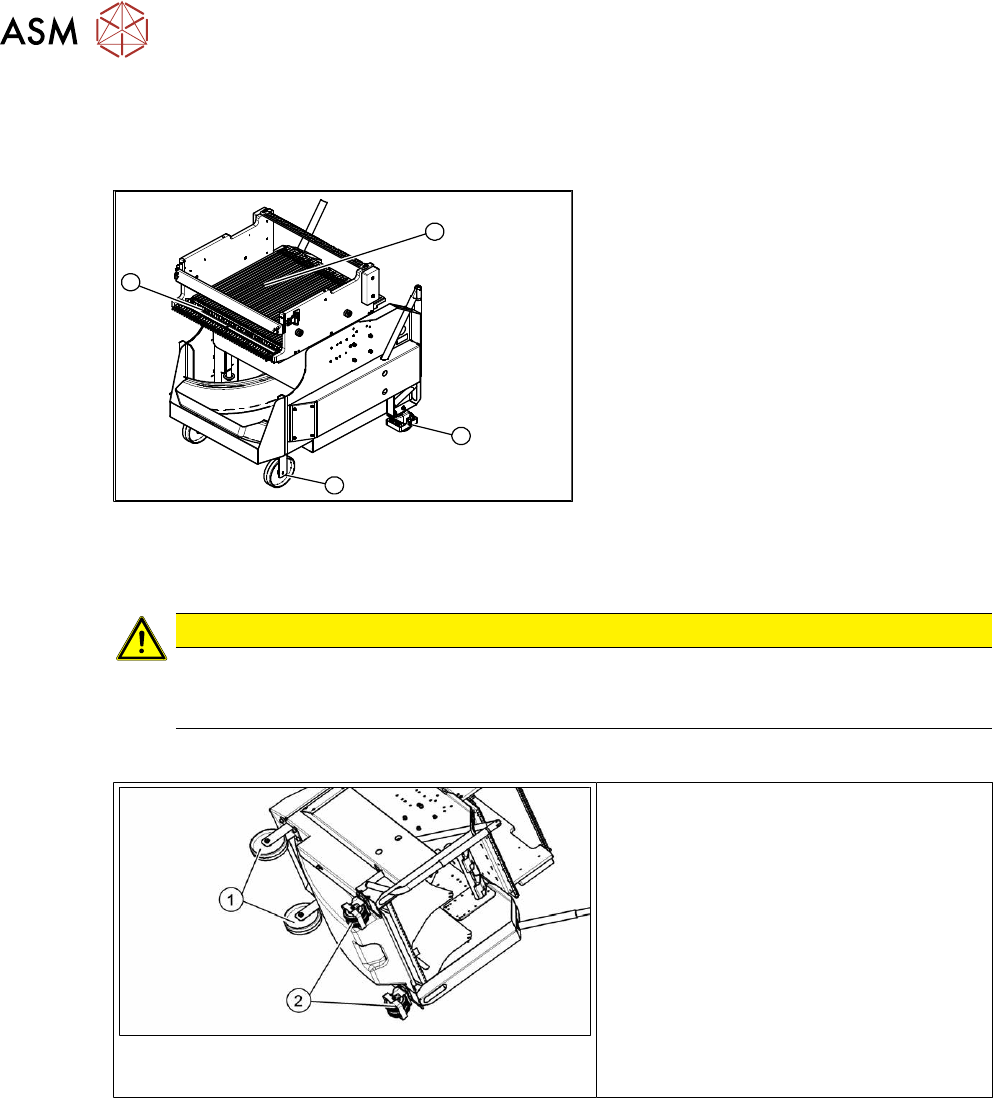

Abb.463: BE-Wagen SIPLACE X-Serie
1. Lenkrolle
2. Bockrolle
3. Verriegelungsleiste
4. Auflageblock
9.3.2 Bock-/Lenkrolle tauschen
VORSICHT
Schweres Maschinenteil!
Für den Ausbau der Bock-/Lenkrollen muss der BE-Wagen auf die Seite gelegt werden.
Hierfür werden zwei Personen benötigt, da der BE-Wagen sehr schwer ist.
Teile, Hilfsmittel und Werkzeug
Abb.464: Bock- und Lenkrollen (am Beispiel SIPLACE
X‑Serie)
1. Bockrolle [00341918-xx]
2. Lenkrolle [03004958-xx]
●
Zweite Person
Ein-/Ausbau
► Entfernen Sie alle Förderer vom BE-Wagen.
► Fahren Sie den BE-Wagen aus der Maschine.
► Legen Sie den BE-Wagen seitlich auf eine geeignete Unterlage.
► Entfernen Sie die Befestigungsschrauben der auszutauschenden Bock-/Lenkrolle.
► Setzen Sie die neue Bock-/Lenkrolle ein.
► Stellen Sie den BE-Wagen wieder auf die Rollen.
