9 Bauelemente-Zuführung
9.2 BE-Einzug
336 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
9.2.9 Steuerventil BE-Einzug tauschen
Teile, Hilfsmittel und Werkzeug
●
Ventil SX4 komplett [03097252-xx]
Übersicht
1

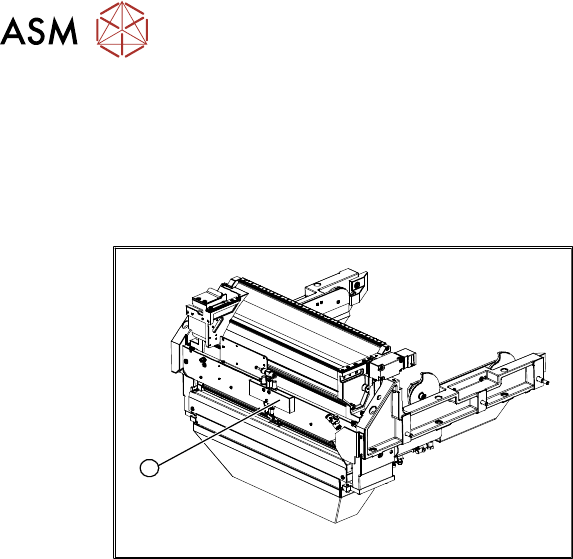

Abb.453: Steuerventil am BE-Einzug
► Steuerventil
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Stellen Sie die Druckluftversorgung ab.
5.2 "Druckluftzufuhr sperren" [}90]
► Für eine bessere Zugänglichkeit müssen Sie ggf. den BE-Einzug ein Stück herausziehen.
9.2.3 "BE-Einzug komplett tauschen" [}326]
► Demontieren Sie das Abdeckblech über dem Ventil.
► Stecken Sie die elektrischen und den pneumatischen Anschlüsse am Steuerventil(1) ab.
Notieren Sie sich ggf. deren Positionen, so dass Sie diese später wieder eindeutig zuordnen
können.
► Entfernen Sie die Befestigungsschrauben und entfernen Sie das Steuerventil.
Einbau
► Der Einbau erfolgt in umgekehrter Reihenfolge.
9 Bauelemente-Zuführung
9.2 BE-Einzug
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 337
9.2.10 Leergurtleitkanal-Einsatz tauschen
► Lesen Sie dazu auch den entsprechenden Abschnitt in der Betriebsanleitung Ihrer Maschine.
Teile, Hilfsmittel und Werkzeug
●
Leergurtleitkanal-Einsatz
(Die Nummer entnehmen Sie bitte dem Teilekatalog.)
Übersicht
1
2

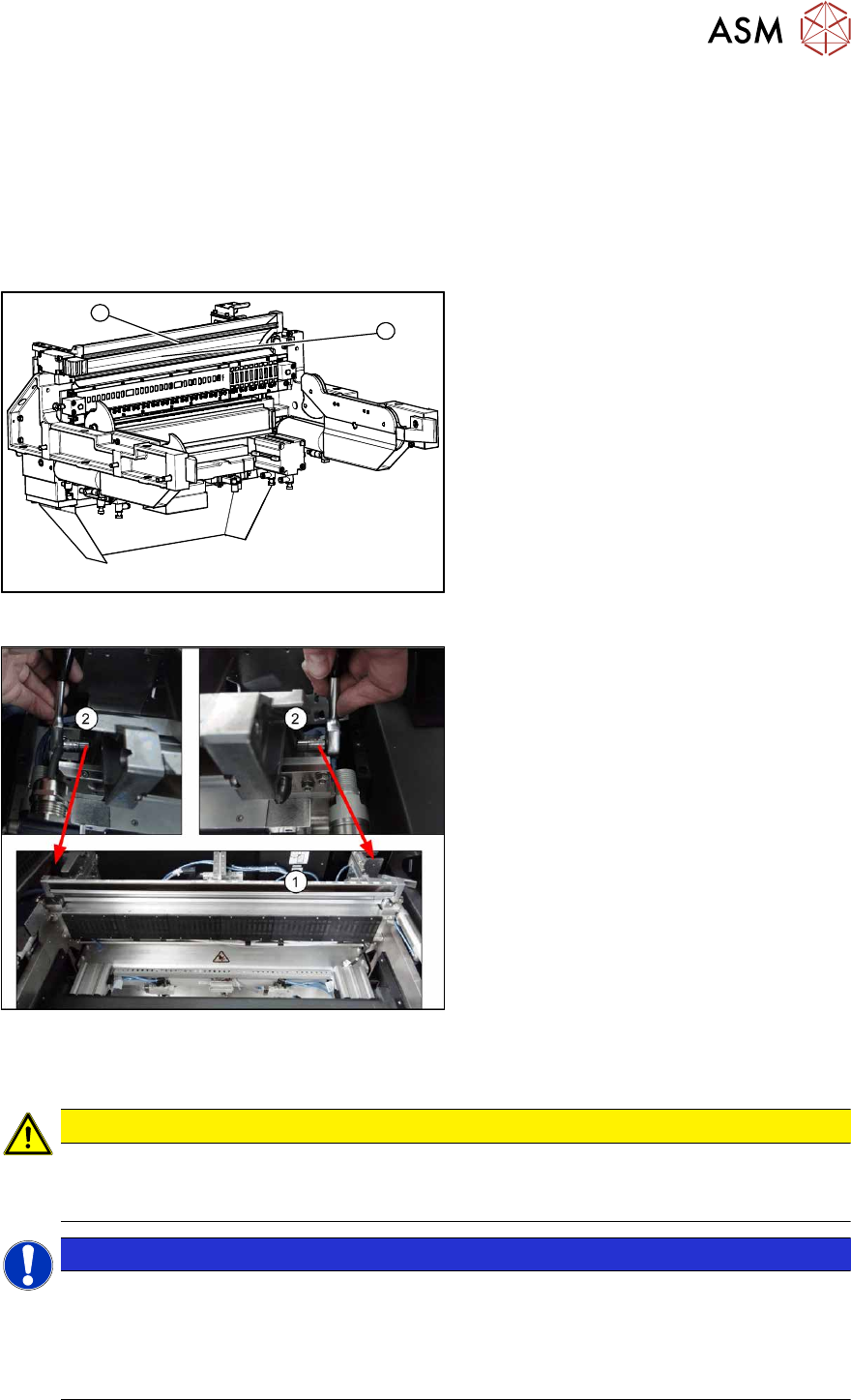

Abb.454: Leergurtleitkanal (am Beispiel SIPLACE X‑Serie)
1. Leergurtleitkanal komplett
2. Leergurtleitkanal-Einsatz
Abb.455: Leergurtleitkanal-Einsatz (am Beispiel SIPLACE SX4)
1. Leergurtleitkanal
2. Befestigungsschrauben des Leergurt-
leitkanal-Einsatzes (links und rechts)
Ausbau
VORSICHT
Leergurtleitkanal nicht zerlegen
Es darf nur der Leergurtleitkanal-Einsatz getauscht werden. Der Leergurtleitkanal darf nicht
zerlegt werden.
HINWEIS
Innerer Leergurtleitkanal-Einsatz
Für Gurtrollen mit tiefen Bauteiltaschen kann es notwendig sein, dass Sie das innere
Leitblech entfernen müssen. Sehen Sie dazu die Betriebsanleitung Ihrer Maschine.
Alle Schrauben sind im eingebauten Zustand zugänglich. Somit können alle Bleche
innerhalb der Maschine ausgetauscht werden.
► Entfernen Sie die beiden Befestigungsschrauben für den Leergurtleitkanal-Einsatz und ent-
nehmen Sie diesen.
9 Bauelemente-Zuführung
9.2 BE-Einzug
338 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
Einbau
► Der Einbau erfolgt in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
– Bauen Sie den Leergurtleitkanal-Einsatz am Gurtleitkanal wieder an, wenn Sie keine Bau-
teile >15mm verwenden.

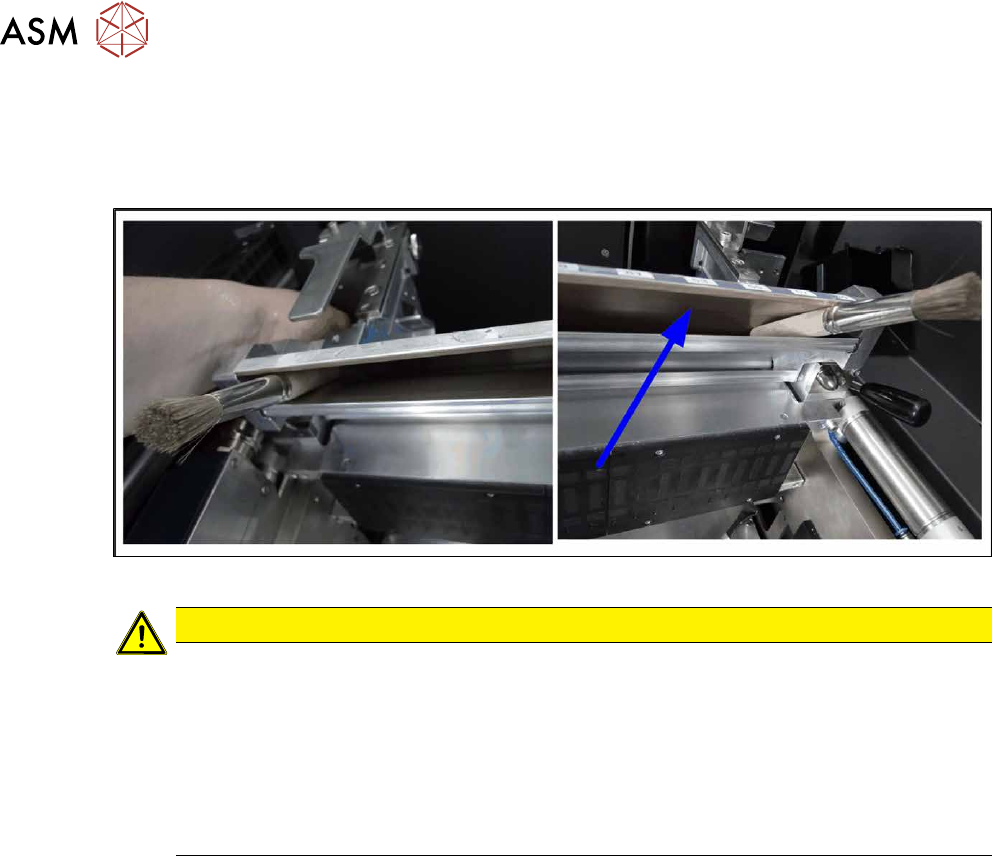

Abb.456: Leergurtleitkanal
VORSICHT
Der Leergurtleitkanal-Einsatz sitzt etwas streng im Leergurtleitkanal
Scharfkantige Gegenstände beschädigen die Beschichtung im Leergurtleitkanal, was dazu
führen kann, dass sich die Bauelement-Gurte an den Kanten aufstauen. Dabei besteht die
Gefahr eines Kopf-Crashs.
► Verwenden Sie niemals scharfkantige Gegenstände, um den Leergurtleitkanal-Einsatz
in Position zu bringen.
► Verwenden Sie notfalls einen Holzkeil oder, wie in der Abbildung dargestellt, einen
Pinsel mit Holzgriff.
