4 Elektrik und Steuerung 4.7 Taster tauschen Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 79 4.7 Taster tauschen Teile, Hilfsmittel und Werkzeug Abb.87: Übersicht Taster 1. Drucktaster 2. Not-Aus-Taster 3. Dopp…
4 Elektrik und Steuerung
4.6 Monitor/Monitorhalterung tauschen
78 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
4.6 Monitor/Monitorhalterung tauschen
Teile, Hilfsmittel und Werkzeug
●
Monitor 12,1" ohne Tastatur:
– Multitouch-Kit [03211595‑xx]
Enthält:
Monitor DV1225-007 12,1 Zoll Multitouch [03156514‑xx]
Adapterkabel Monitor 4-pin zu 3-pin [03219712‑xx]
●
Monitor 15" mit Tastatur:
– Monitor SCD1520-TDC [03078913‑xx]
– Keyboard Kit [03211592‑xx]
Enthält:
Tastaturauflage Mittenkonsole kpl. [03025743‑xx]
USB-Tastatur Active Key mit Touch-Pad [03059594‑xx]
●
Monitorhalterung [03042042‑xx]
●
Standardwerkzeug
●
Drehmoment-Schraubendreher ESD 1,0-5,0 Nm [03078400‑xx]
●
Bithalter für Schraubendreher TorqueVario [03078706‑xx]
Übersicht

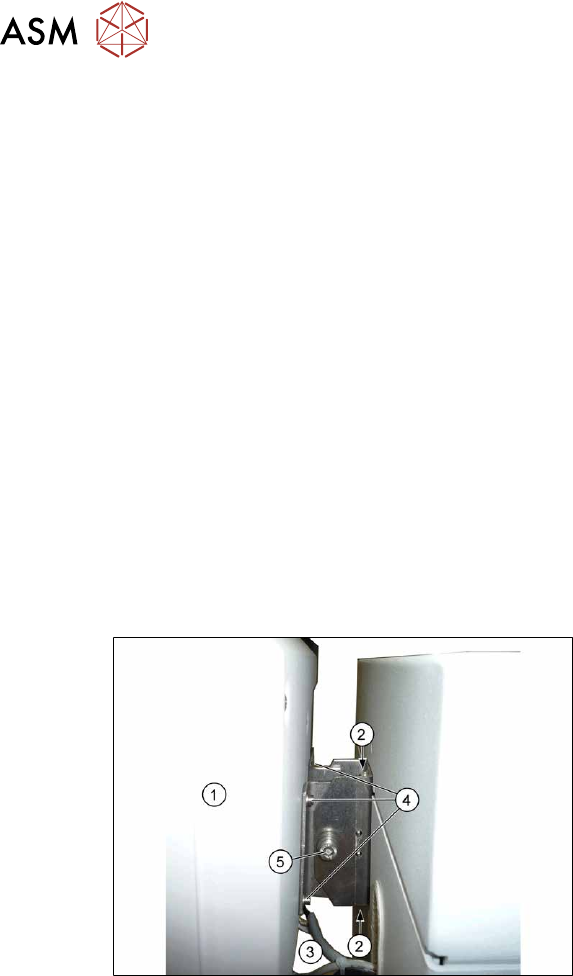

Abb.86: Übersicht Monitor
1. Monitor
2. Befestigungsschrauben der Monitorhal-
terung an der Maschine
3. Anschlüsse des Monitors
4. Befestigungsschrauben des Monitors
an der Monitorhalterung
5. Gelenkschrauben
(Drehmoment 4,5Nm)
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Stecken Sie alle Anschlüsse zum Monitor ab. Markieren Sie sich ggf. deren Position, um
diese später wieder eindeutig zuordnen zu können.
► Lockern Sie die obere und untere Befestigungsschraube der Monitorhalterung an der
Maschine und heben Sie den Monitor zusammen mit der Monitorhalterung aus den Schlüs-
sellöchern heraus.
► Entfernen Sie die vier Befestigungsschrauben des Monitors an der Monitorhalterung und neh-
men Sie die Monitorhalterung ab.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem folgen-
den Hinweis:
► Ziehen Sie die Gelenkschrauben (links und rechts) mit einem Drehmoment von 4,5Nm an.
4 Elektrik und Steuerung
4.7 Taster tauschen
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 79
4.7 Taster tauschen
Teile, Hilfsmittel und Werkzeug
Abb.87: Übersicht Taster
1. Drucktaster
2. Not-Aus-Taster
3. Doppeldrucktaster
Quadratische Bauform Runde Bauform
Drucktaster 00334095‑xx 03164001Sxx
Not-Aus-Taster 00334073‑xx 03165966Sxx
Doppeldrucktaster 03084513‑xx 03170336Sxx
Halter (für Rückseite der
Taster mit runder Bauform)
--- 03164008‑xx
HINWEIS
Quadratische und runde Bauform nicht kompatibel
Die beiden Bauformen sind nicht kompatibel und können nicht untereinander getauscht
werden.
► Tauschen Sie immer gegen einen Taster mit gleicher Bauform.
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Bauen Sie den entsprechenden Taster aus. Stecken Sie dazu alle elektrischen Verbindungen
ab. Markieren Sie sich ggf. die Positionen, um diese später wieder eindeutig zuordnen zu kön-
nen.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
4 Elektrik und Steuerung
4.8 CAN-Interface CINX tauschen
80 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
4.8 CAN-Interface CINX tauschen
Teile, Hilfsmittel und Werkzeug
Abb.88: CAN Interface CINX
1. CAN-Interface CINX [03108598-xx]
2. DIP-Schalter
Übersicht
Abb.89: CAN-Interface in der Maschine
Das CAN-Interface(1) befindet sich zwi-
schen Stellplatz 1 und 2 hinter dem
BoxPC(2)
.
Das CAN-Interface ist mit Klettband am
Maschinenständer befestigt.
Am CAN-Interface befinden sich u.a. vier
Anschlüsse für Diagnosezwecke.
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Nehmen Sie die Tastatur ab (falls vorhanden).
► Demontieren Sie die untere Abdeckung zwischen Stellplatz 1 und2.
► Heben Sie den BoxPC etwas an und klappen Sie diesen dann nach vorne.
► Stecken Sie alle elektrischen Verbindungen zum CAN-Interface ab. Notieren Sie sich ggf.
deren Positionen, so dass Sie diese später wieder eindeutig zuordnen können.
► Nehmen Sie das CAN-Interface aus der Maschine.
