00198828-01_SM_X-Series-S_Hxxxx_DE.pdf - 第149页
6 Portale 6.5 MGCU Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 149 Abb.186: Übersicht MGCUs an X4 S und X4i S
6 Portale
6.5 MGCU
148 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
Abb.185: Übersicht MGCUs an X3 S
6 Portale
6.5 MGCU
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 149

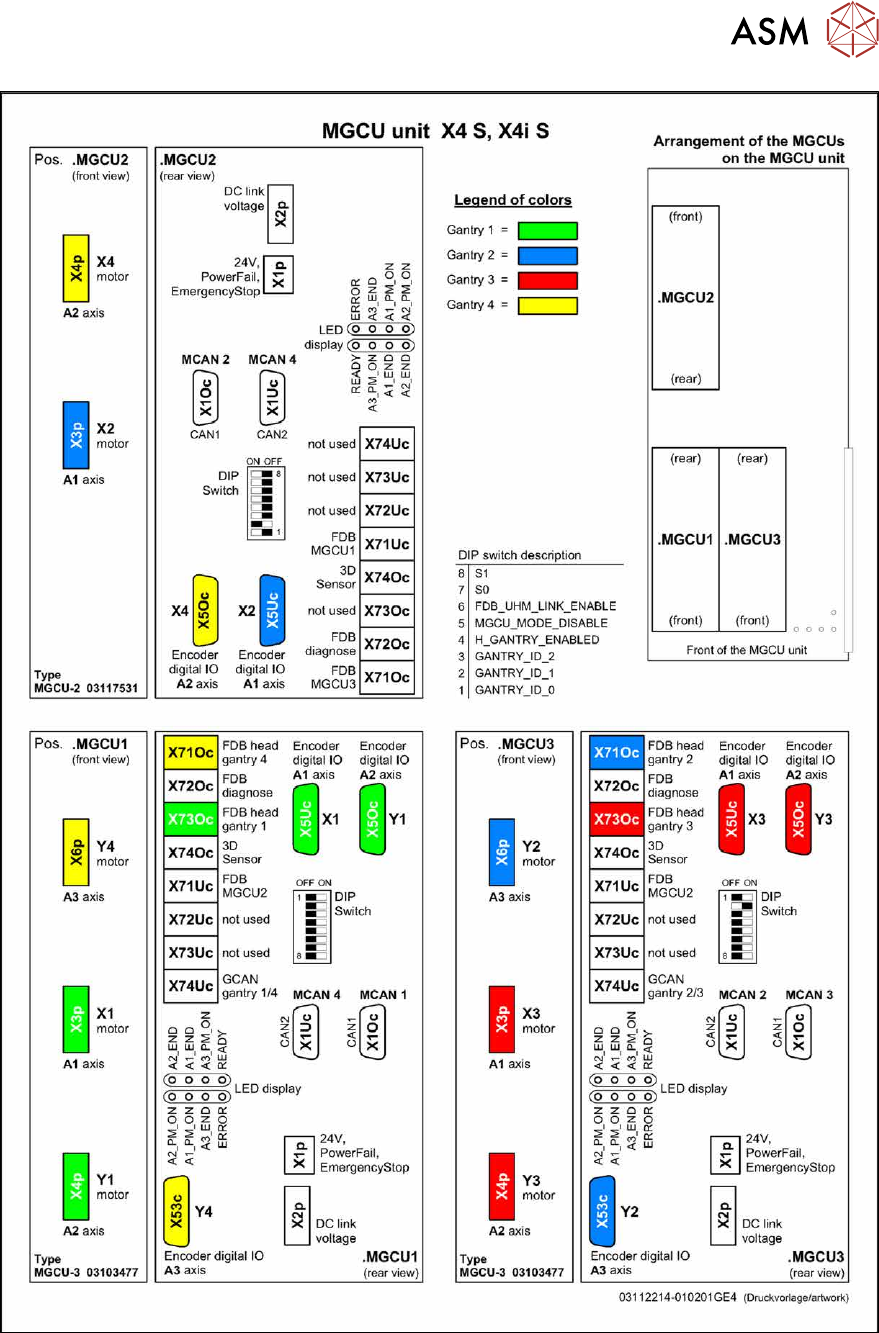

Abb.186: Übersicht MGCUs an X4 S und X4i S
6 Portale
6.6 MHCU, Platinen und Kamera
150 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
6.6 MHCU, Platinen und Kamera
6.6.1 MHCU, Basis- und Kopfadapter tauschen
Teile, Hilfsmittel und Werkzeug
Folgende Ersatzteile können getauscht werden:
●
MHCU komplett kompatibel [03090990Sxx] ab FS04
●
PCB / X-Basisadapter C&P [03045647Sxx] ab FS08
●
Modul / X-Basisadapter TWIN [03062201Sxx]
Kopf Adapter Anzahl MHCUs, Basisadapter
CP20A
CPP
Modul X-Basisadapter C&P
[03071420-xx]
1x MHCU [03090990Sxx] ab FS04
1x PCB / X-Basisadapter C&P
[03045647Sxx] ab FS08 *
CP20P Modul X-Basisadapter CP20P
[03109399-xx]
1x MHCU [03090990Sxx] ab FS04
1x PCB / X-Basisadapter C&P
[03045647Sxx] ab FS08 *
Twin Kopfadapter Twin HCU / SX4
[03082096-xx]
2x MHCU [03090990Sxx] ab FS04
1x Modul/ X-Basisadapter TWIN
[03062201Sxx]
* Es wird ein PCB/X-Basisadapter C&P [03045647Sxx] mit FS08 oder höher benötigt. Ab FS08
werden längere Flachbandkabel benötigt. Diese sind in [03045647Sxx] enthalten.
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
Abb.187: Schutzblech
► Für eine bessere Zugänglichkeit kann
es notwendig sein den Bestückkopf zu
demontieren. Lesen Sie dazu ggf. das
entsprechende Kapitel im Abschnitt
Bestückköpfe.
► Entfernen Sie die beiden Befestigungs-
schrauben des Schutzblechs(1)
(falls
vorhanden) und nehmen Sie das
Schutzblech ab.
