2 Grundmaschine
2.4 Einstellung der Hauben
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 27
2.4 Einstellung der Hauben
2.4.1 Übersicht
Abb.12: Übersicht Einstellungen
1. Einstellung der Haubenschalter
Siehe 2.4.2
"Einstellung des Hauben-
schalters" [}28]
2. Einstellung der Haubenschalter-Zen-
trierung
Siehe 2.4.3
"Einstellung der Hauben-
schalter-Zentrierung" [}29]
3. Einstellung der Betätiger
Siehe 2.4.4
"Einstellung des Betäti-
gers" [}29]
4. Einstellung des Anschlag unten
Siehe 2.4.5
"Einstellung des Anschlags
unten" [}30]
5. Einstellung der Rollen
Siehe 2.4.6
"Einstellung der Hauben-
Rollen" [}31]
2 Grundmaschine
2.4 Einstellung der Hauben
28 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021

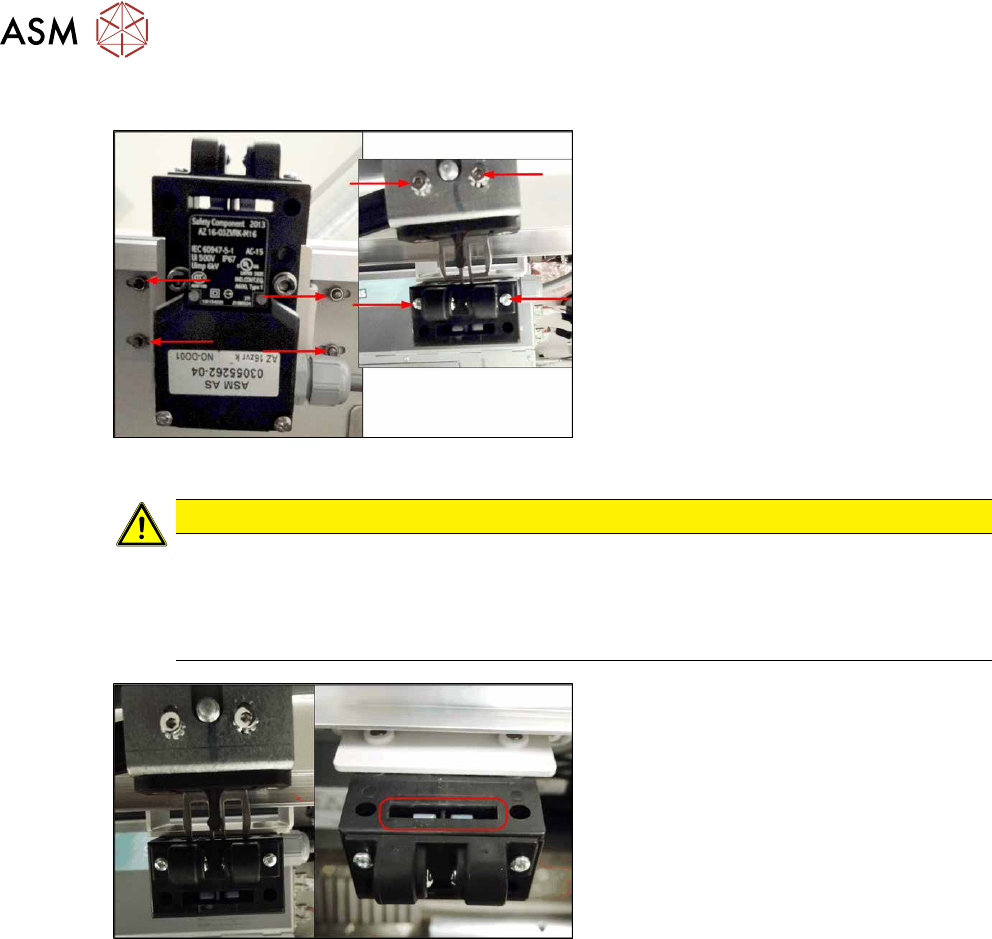

2.4.2 Einstellung des Haubenschalters
Abb.13: Haubenschalter (am Beispiel SIPLACE SX2)
Haubenschalter [03055262-xx]
► Lockern Sie die Schrauben am Hau-
benschalter, der Zentrierung und des
Betätigers, so dass die Baugruppen
leicht verschoben werden können.
VORSICHT
Schrauben am Betätiger
Um Missbrauch zu vermeiden (z.B. Außerkraftsetzung der Schutzeinrichtungen) wurden
mit Inkrafttreten der Maschinenrichtlinie DIN EN 1088 (2009) die Schrauben des Betätigers
und der Maschinenschutzschalter durch Torxschrauben mit Stift ersetzt. Ein entsprechen-
der Werkzeugsatz darf ausschließlich für Reparaturen verwendet werden.
Abb.14: Haubenschalter (am Beispiel SIPLACE SX2)
► Schließen Sie die Haube so weit, dass
der Betätiger knapp über dem Schalter
steht. Richten Sie beide so zueinander
aus, dass der Metallbügel parallel zur
Öffnung im Schalter steht. Der Metall-
bügel darf nicht am Haubenschalter
schleifen.
► Ziehen Sie in dieser Stellung die
Schrauben des Haubenschalters fest.
Sehen Sie dazu auch...
2 4.4 "Haubenschalter tauschen" [}74]
2 Grundmaschine
2.4 Einstellung der Hauben
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 29

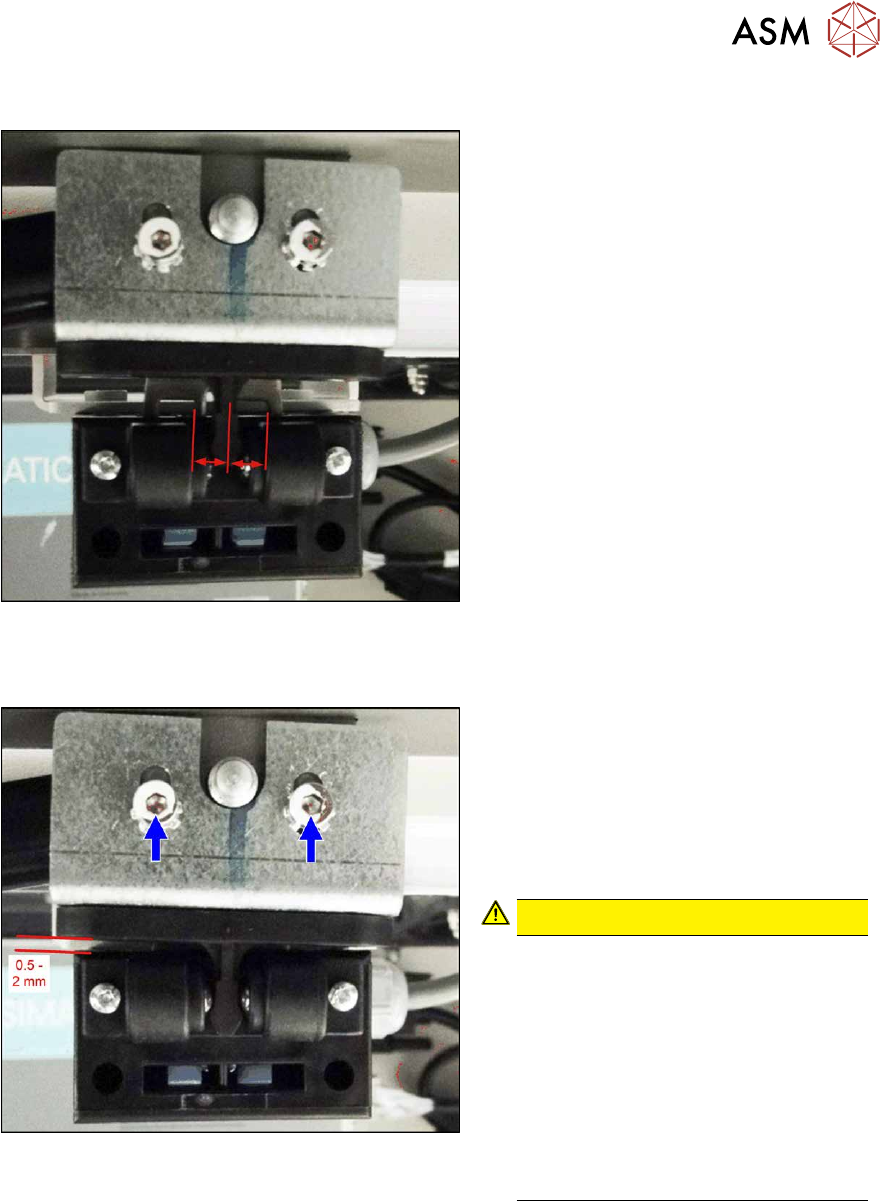

2.4.3 Einstellung der Haubenschalter-Zentrierung
Abb.15: Haubenschalter (am Beispiel SIPLACE SX2)
► Schließen Sie die Haube ein Stück wei-
ter bis die Kunststoffzentrierung des
Betätigers an der Zentrierung des Hau-
benschalters ansteht. Diese beiden
müssen mittig zueinander stehen.
► Ziehen Sie die Schrauben für die Zen-
trierung am Haubenschalter fest.
2.4.4 Einstellung des Betätigers
Abb.16: Einstellung (am Beispiel SIPLACE SX2)
Betätigungsbügel B1-2053 f. AZ15/16
[00321649‑xx]
► Schließen Sie die Haube vollständig.
► Stellen Sie nun den Betätiger so ein,
dass dieser zur Maschinenmitte um 0,5
bis 2mm nach oben steht und ziehen
Sie die Schrauben an.
 VORSICHT!
Die Haubenschalter sind nicht als
Anschlag geeignet.
Der Haubenschalter ist kein Anschlag
oder eine Abstützung für die Haube.
Hierzu dienen die unteren Anschläge
der Rollen (siehe nächster Abschnitt).
Weder Haube noch der Betätiger dür-
fen sich am Haubenschalter abstützen.
Es muss ein sichtbarer Spalt zwischen
Betätiger und Haubenschalter einge-
stellt werden.
.
