6 Portale 6.5 MGCU Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 147 6.5.3 Übersicht MGCUs Abb.184: Übersicht MGCUs an X2 S
6 Portale
6.5 MGCU
146 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem folgen-
den Hinweis:
Abb.183: Lüfterkabel
► Bauen Sie die Lüfter so ein, dass der Kabelausgang zum benachbarten Lüfter zeigt (siehe
Bild).
Verlegen Sie die Lüfterkabel so dass diese nicht hervorstehen und so beim Einbau der MGCU
nicht beschädigt werden können (siehe Bild).
6 Portale
6.5 MGCU
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 147
6.5.3 Übersicht MGCUs

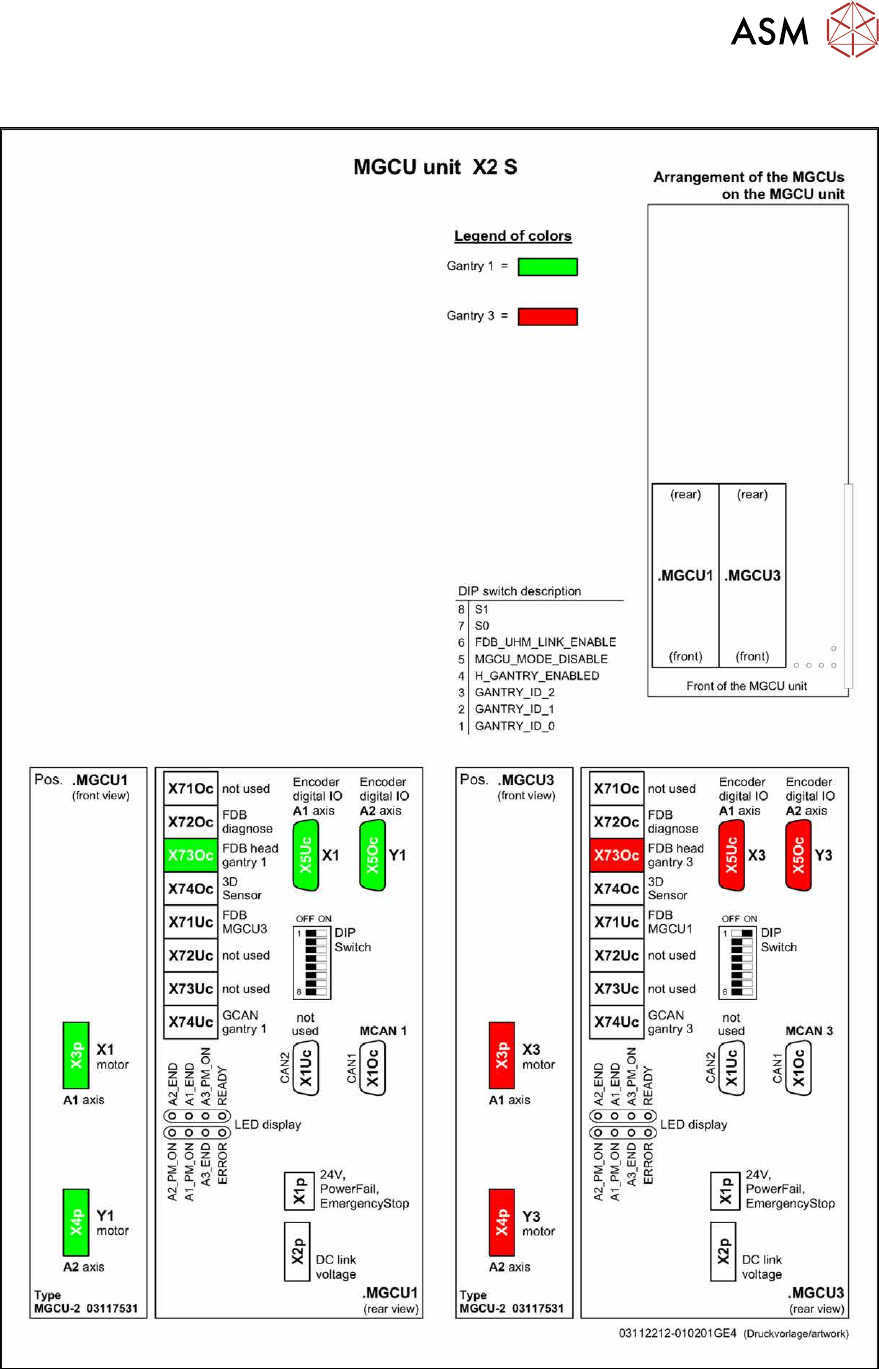

Abb.184: Übersicht MGCUs an X2 S
6 Portale
6.5 MGCU
148 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
Abb.185: Übersicht MGCUs an X3 S
