7 Transport
7.3 Hubtisch
176 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
7.3.4 Hubtischmotor kalibrieren
Nach allen Arbeiten am Hubtisch muss dieser anschließend kalibriert werden.
Arbeitsschritte

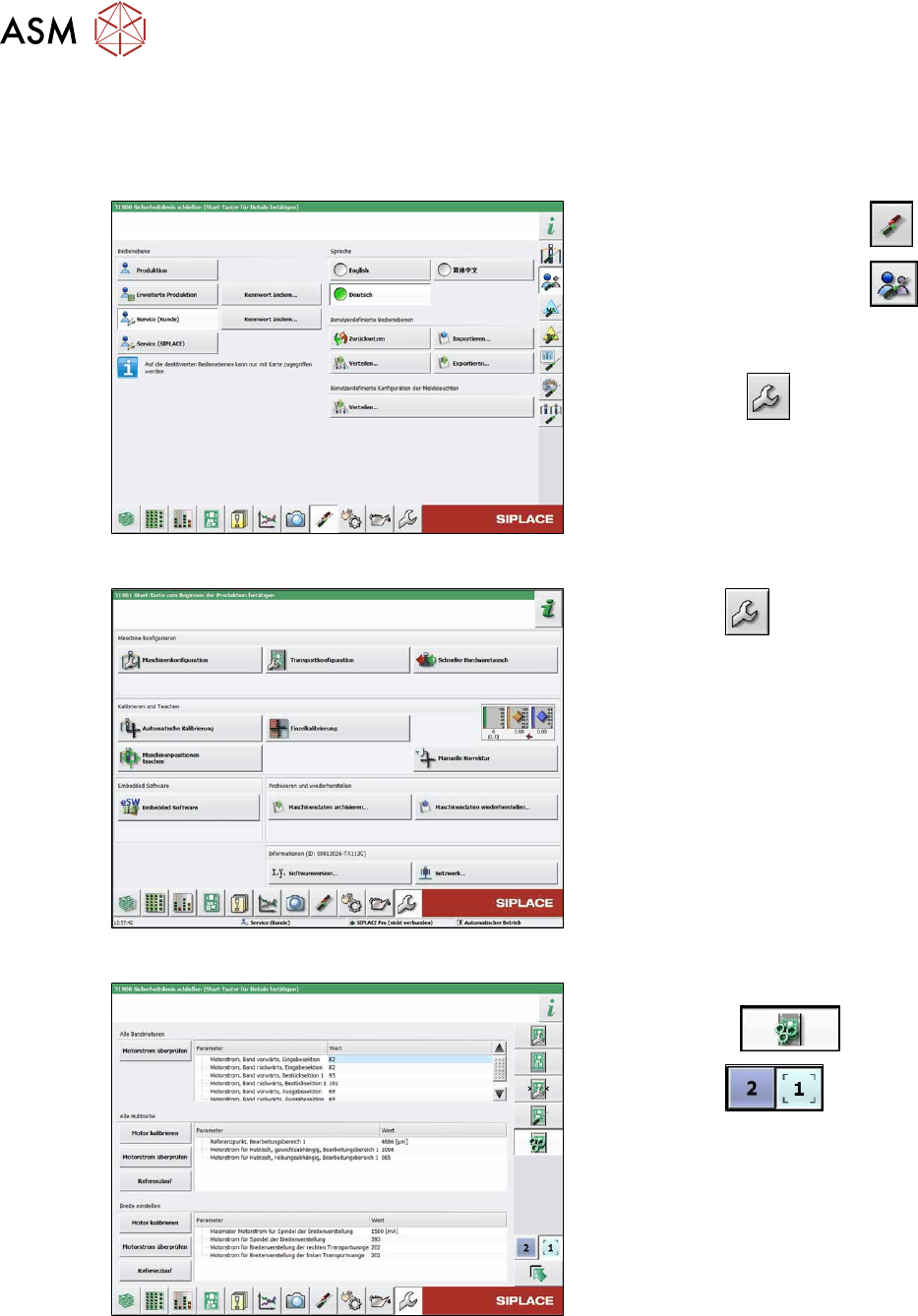

Abb.223: Bedienebene wählen
► Wählen Sie die Schaltfläche .
► Wählen Sie die Schaltfläche .
► Wechseln Sie in die Bedienebene Ser-
vice (Kunde).
ð Der Button wird sichtbar.
Abb.224: Service Menü
► Wählen Sie .
► Wählen Sie Transportkonfiguration.
Abb.225: Transportmenü
► Wählen Sie Transportparameter
initialisieren .
► Wählen Sie , um die erfor-
derliche Transportspur auszuwählen.
► Wählen Sie im entsprechenden
Abschnitt die Schaltfläche Motor kali-
brieren.
► Kontrollieren Sie die Klemmung
(Abstand zwischen Klemmblech und
Klemmleiste) und stellen Sie diese ggf.
ein.
► Kontrollieren Sie die Klemmung (Abstand zwischen Klemmblech und Klemmleiste) und stellen
Sie diese ggf. ein.
7.3.5
"Parallelität und Höhe der Hubtischplatte einstellen" [}177]

7 Transport
7.3 Hubtisch
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 177
7.3.5 Parallelität und Höhe der Hubtischplatte einstellen
GEFAHR
NOT-HALT betätigen!
Bei allen Einstellarbeiten am Hubtisch muss dieser gegen Verfahren gesichert werden!
Übersicht
Abb.226: Hubtischplatte
1. Hubtischplatte
2. Befestigungsschrauben der Hubtisch-
platte
Einstellung
HINWEIS
Einfach-, Doppeltransport
Die Einstellung wird hier am Beispiel der Hubtischeinheit für den Doppeltransport (DT) dar-
gestellt. Die Einstellung am Einfachtransport (ET) erfolgt analog.
► Stellen Sie die Transportwangen mit der Software auf maximale Breite.
7.2 "Klemmung der Transportwangen lösen" [}166]
► Entfernen Sie die Befestigungsschrauben (Senkkopfschrauben) der Hubtischplatte, aber neh-
men Sie die Hubtischplatte nicht ab.
► Klemmen Sie den Hubtisch ohne Leiterplatte über die Software.
► Unter den Befestigungsschrauben befinden sich Stellschrauben (Inbus5).
Stellen Sie die Hubtischplatte mit Hilfe der Stellschrauben spielfrei zur Klemmkante ein.
► Prüfen Sie alle vier Ecken des Hubtischs auf ein evtl. vorhandenes Spiel.
► Klemmen Sie zur Überprüfung eine Leiterplatte. Prüfen Sie an den Ecken ob evtl. noch ein
Spiel vorhanden ist.
► Setzen Sie die vier Befestigungsschrauben der Hubtischplatte ein und ziehen Sie diese fest.
► Kalibrieren Sie den Nullpunkt des Hubtischmotors.

7 Transport
7.4 Transportantrieb
178 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
7.4 Transportantrieb
7.4.1 Transportantrieb tauschen
Teile, Hilfsmittel und Werkzeug

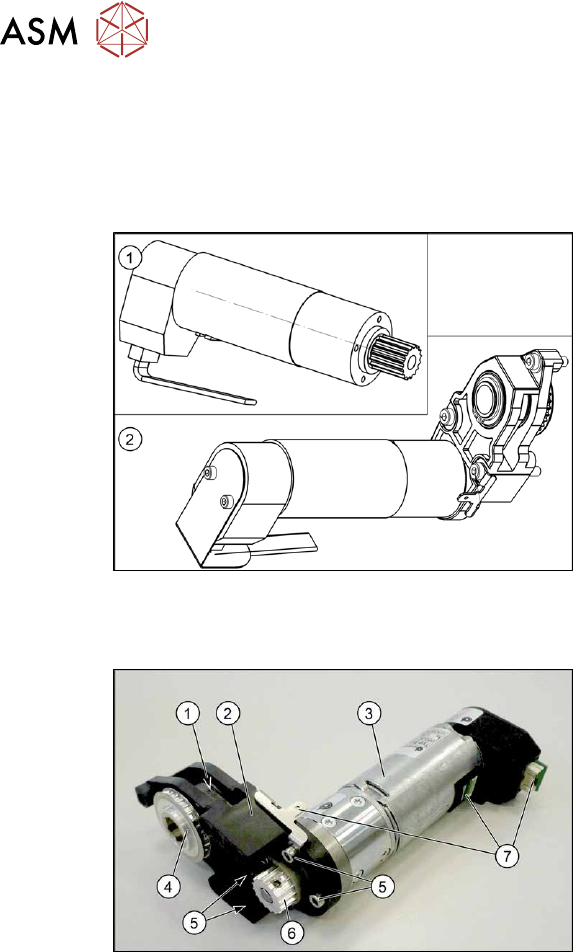

Abb.227: Ersatzteile Transportantrieb
●
(1) DC-Getriebemotor mit Synchron-
scheibe SXa [03093387‑xx]
oder
(2)
Antriebseinheit komplett SXa
[03092345‑xx] (inkl. Antriebshalterung,
Zahnriemen, etc.)
●
Lager Sechskantwelle SXa (Kunststoff-
lager) – 10er-Pack [03092024‑xx]
●
Schraubensicherungslack Loctite 241
[02101037‑xx]
Übersicht
Abb.228: Übersicht Transportantrieb
1. Zahnriemen am Transportantrieb
2. Antriebshalterung
3. Motor
4. Antriebswelle
5. Vier Befestigungsschrauben des
Motors an der Antriebshalterung
(Drehmoment = 0,7Nm
)
6. Motorwelle
7. Elektrische Anschlüsse (inkl. Schirm-
anschluss)
