3 Stromversorgung
3.4 Stromversorgungs- und Trafomodul
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 51
Schutzmaßnahmen und Verhaltensregeln
Hilfsmittel/Bedingungen:
●
Die Elektrofachkraft oder die elektrotechnisch unterwiesene Person muss im Umgang mit
dem Spannungsprüfer und mit den Besonderheiten der Anlage (definierte Kontaktpunkte zum
Feststellen der Spannungsfreiheit) vertraut sein.
●
Verwenden Sie geprüfte Spannungsprüfer und Phasenprüfer mit bestimmter festgelegter
Messgröße und –bereich.
Die Verwendung von Universal- oder Vielfachmessgeräten sind für das Feststellen der Span-
nungsfreiheit nicht zugelassen.
Verwenden Sie nur zweipolige Spannungsprüfer (DUSPOL), z.B. FLUKE T150 oder T5-1000.
●
Die Kenntnis der Bedienungsanleitung mitsamt Sicherheitshinweise des Messgeräteherstel-
lers des Spannungsprüfers wird vorausgesetzt.
●
Beachten Sie den Einsatzbereich des Messgerätes (Nennspannung, Schutzart, Spannungs-
art, Einschaltdauer, Temperaturbereich, Messkategorie CAT IV
).
●
Prüfen Sie die Fremdenergiequelle des Messgerätes.
●
Tragen Sie eng anliegende und geschlossene Arbeitskleidung.
●
Allein arbeitende Techniker müssen in der Lage sein alle auftretenden Risiken zu berücksich-
tigen und zu beherrschen. Bei jeglichen Unklarheiten ist Rücksprache mit dem Fachvorge-
setzten vorzunehmen.
Vorbereitung:
●
Setzen Sie Spannungsprüfer gemäß ihrer Verwendung ein. Untersuchen Sie diese vor
Gebrauch auf Schäden. Beschädigte Geräte oder Kabel dürfen nicht verwendet werden und
sind umgehend zu melden.
●
Prüfen Sie Spannungsprüfer vor der Messung an einer Vergleichsspannungsquelle auf Funk-
tion oder führen Sie einen integrierten Funktionstest durch.
●
Sorgen Sie für sichere Handhabung und Standort. Achten Sie auf ausreichende Bewegungs-
freiheit und Beleuchtung.
●
Sichern Sie den Bereich gegen Annäherung und Gefährdung von Personen.
●
Beachten Sie benachbarte blanke oder aktive Teile. Sichern Sie bei Bedarf den Messbereich.
Durchführung/Arbeitsablauf:
●
Die Spannungsfreiheit muss so nahe wie möglich an der Arbeitsstelle allpolig durch eine Elek-
trofachkraft oder eine elektrotechnisch unterwiesene Person festgestellt werden.
●
Achten Sie auf die Auswahl der richtigen Mess- oder Arbeitsstelle.
●
Fassen Sie das Messgerät nur an den isolierten Prüfgriffen (bis zur Griffhandhabe) an. Berüh-
ren Sie die Prüfelektroden (Prüfspitzen) nicht.
●
Umfassen Sie den Spannungsprüfer (DUSPOL) beim Prüfen vollflächig. Drücken Sie die Prüf-
spitzen handfest an die Messstelle, z.B. FLUKE T150 oder T5-1000.
●
Die Kontaktelektroden oder Prüfspitzen von Spannungsprüfern müssen immer einen leiten-
den elektrischen Kontakt mit dem zu prüfenden Anlagenteil haben.
●
Die Prüfspitzen des Phasenprüfers müssen immer gesichert angeklemmt oder eingesteckt
werden. Die Messleitungen müssen fest am Phasenprüfer angeschlossen sein.
●
Achten Sie auf gesichertes und konzentriertes Heran- und Abführen der Messgerätespitzen
oder Prüfpole.
●
Verwenden Sie Hilfsklemmen (Bananenstecker, Krokodilklemmen, Spinnenbeine, Messklam-
mern) mit geeigneter Spannungs- und Klemmfestigkeit.
●
Lesen Sie den Messwert der Drehfeldanzeige in gleicher Augenhöhe und mit ungehindertem
Blick ab. Vermeiden Sie Reflektionen und Spiegelungen auf der Messskala.
3 Stromversorgung
3.4 Stromversorgungs- und Trafomodul
52 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021

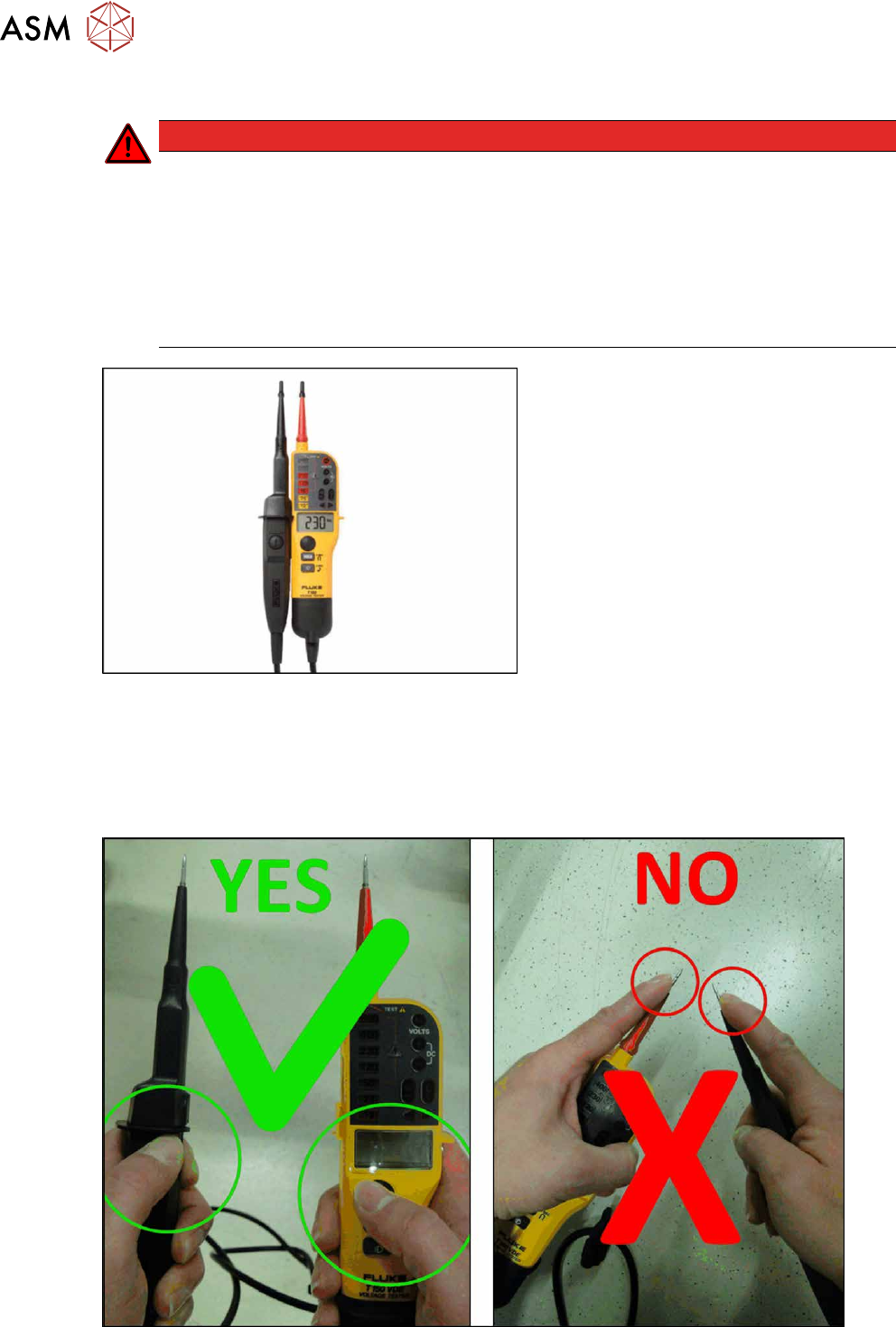

Messgerät zur Messung der Spannungsfreiheit
GEFAHR
Nur DUSPOL-Spannungsprüfer verwenden!
Universal- oder Vielfachmessgeräte sind zum Feststellen der Spannungsfreiheit nicht
zugelassen.
Grund hierfür ist, dass vorab die richtige Spannungsart (DC bzw. AC) und der richtige
Spannungsbereich eingestellt werden müssen.
Die zu messende Gleichspannung von 300VDC kann zu schweren und tödlichen Verlet-
zungen führen, wenn das Messgerät falsch eingestellt oder defekt ist.
► Verwenden Sie daher nur zweipolige Spannungsprüfer (DUSPOL)!
Abb.47: Spannungsprüfer Typ "Fluke T-150"
Beispiel:
Das Bild zeigt einen zweipoligen Span-
nungsprüfer vom Typ "Fluke T-150".
Dieses Gerät kann weltweit über das Inter-
net oder Fachhändler bezogen werden.
Es können aber auch ähnliche Geräte von
anderen Herstellern verwendet werden.
Ablauf: Feststellung der Spannungsfreiheit
Achten Sie auf eine korrekte Handhabung des Spannungsprüfers:
●
Das Messgerät darf nur an den isolierten Prüfgriffen (bis zur Griffhandhabe) angefasst werden
und die Prüfelektroden (Prüfspitzen) dürfen nicht berührt werden!
Abb.48: Korrektes und falsches Handling des Spannungsprüfers
3 Stromversorgung
3.4 Stromversorgungs- und Trafomodul
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 53

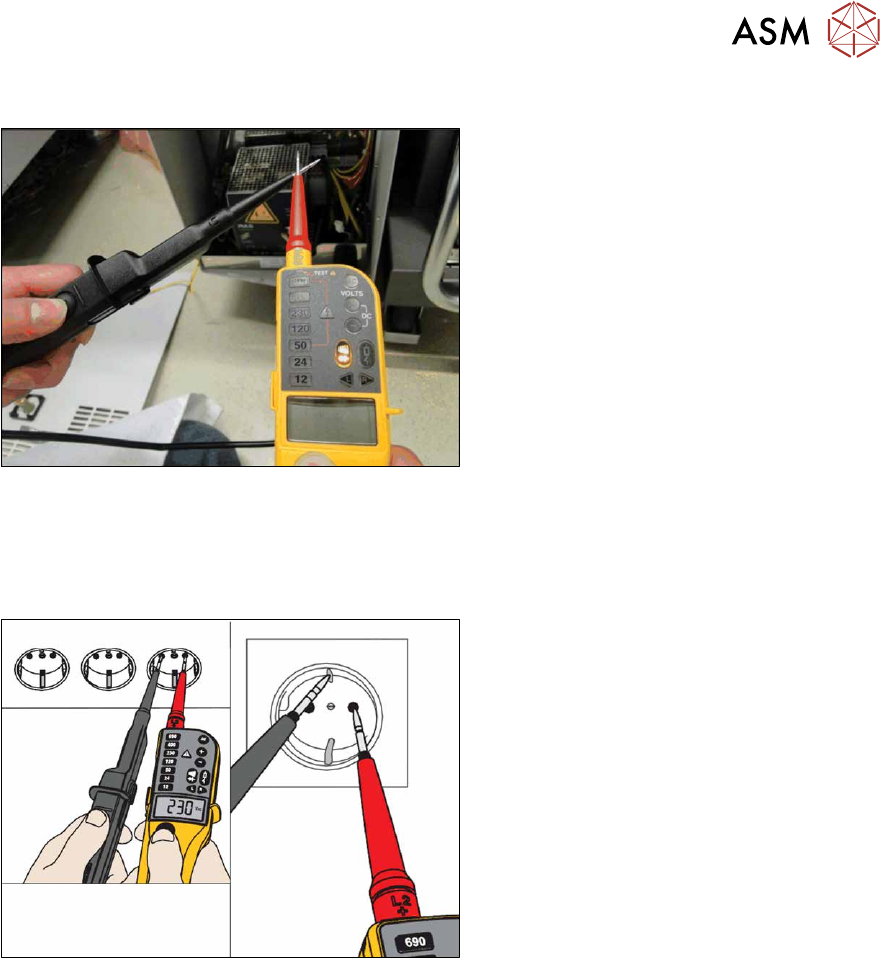

Feststellen der Funktionalität des Spannungsprüfers
Abb.49: Eigentest des Spannungsprüfers durchführen
Zunächst müssen Sie einen Eigentest des
Spannungsprüfers durchführen.
Führen Sie dazu die beiden Prüfspitzen
zusammen.
Daraufhin wird der Spannungsprüfer auf
Durchgang überprüft und die LED-Anzeige
Durchgang sowie ein Signalton muss zu
hören sein.
Nach ca. drei Sekunden können Sie die Ver-
bindung der Prüfspitzen wieder trennen.
Messen an einer bekannten Referenzspannung
Zum Abschluss des Eigentests muss der Spannungsprüfer an einer bekannten Referenzspannung
überprüft werden.
Abb.50: Test an Referenzspannung
Hierzu kann die Servicesteckdose (wenn
vorhanden) am Stromversorger (deaktiviert
bei "Option 110V") oder jede andere Steck-
dose verwendet werden.
Messen Sie die hier anliegende Spannung
zwischen den Polen und auch auf PE
(Erdung).
